MCB là gì? Cấu tạo, nguyên lý hoạt động và cách chọn MCB phù hợp

MCB là một trong những thiết bị bảo vệ quan trọng nhất trong hệ thống điện dân dụng và công nghiệp. Dù được lắp đặt trong hầu hết các tủ điện hiện nay, không phải ai cũng hiểu rõ MCB là gì, hoạt động như thế nào hay khác gì so với các thiết bị như RCCB, RCBO hoặc MCCB. Việc hiểu đúng về MCB không chỉ giúp lựa chọn thiết bị phù hợp mà còn góp phần đảm bảo an toàn cho người sử dụng, bảo vệ đường dây và kéo dài tuổi thọ của các thiết bị điện.

Trong bài viết này, Lumi sẽ giúp bạn sẽ tìm hiểu từ khái niệm, cấu tạo, nguyên lý hoạt động, các thông số kỹ thuật quan trọng đến cách lựa chọn MCB phù hợp cho từng nhu cầu sử dụng thực tế.

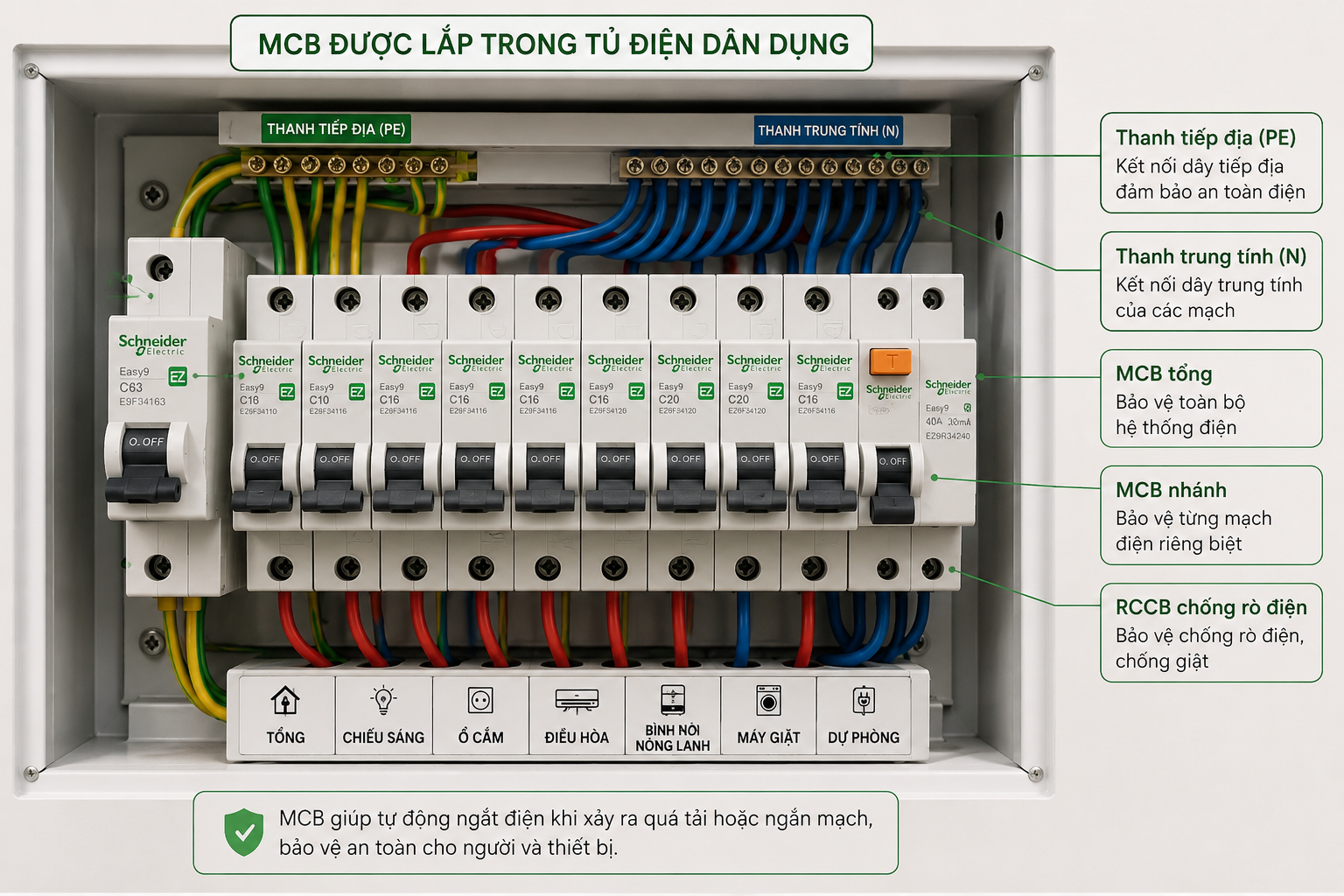

1. MCB là gì? Vai trò của MCB trong hệ thống điện

1.1. MCB là gì?

MCB (Miniature Circuit Breaker) là thiết bị đóng cắt và bảo vệ mạch điện tự động, được sử dụng để ngắt nguồn điện khi phát hiện tình trạng quá tải (Overload) hoặc ngắn mạch (Short Circuit). Trong thực tế, MCB còn được gọi là aptomat tép do có kích thước nhỏ gọn và thường được lắp trong các tủ điện dân dụng.

Khác với cầu chì chỉ sử dụng được một lần, MCB có thể đóng lại sau khi đã xử lý nguyên nhân gây sự cố. Nhờ khả năng tái sử dụng, thao tác vận hành đơn giản và độ tin cậy cao, MCB đã trở thành thiết bị bảo vệ tiêu chuẩn trong hầu hết các hệ thống điện hiện đại.

Một MCB thông thường có ba chức năng chính:

• Đóng và ngắt nguồn điện bằng tay khi cần bảo trì hoặc sửa chữa.
• Tự động ngắt mạch khi dòng điện vượt quá giá trị cho phép trong thời gian nhất định (quá tải).
• Tự động cắt điện gần như tức thời khi xảy ra ngắn mạch để hạn chế hư hỏng thiết bị và giảm nguy cơ cháy nổ.

Có thể hiểu đơn giản, MCB giống như một “người gác cổng” của hệ thống điện. Khi dòng điện vận hành bình thường, MCB cho phép điện đi qua để cấp nguồn cho các thiết bị. Ngược lại, khi phát hiện sự cố, thiết bị sẽ nhanh chóng ngắt mạch nhằm bảo vệ toàn bộ hệ thống.

*Lưu ý: MCB chỉ có chức năng bảo vệ quá tải và ngắn mạch, không có khả năng chống rò điện hoặc chống điện giật. Nếu cần bảo vệ khỏi dòng điện rò, hệ thống cần kết hợp thêm RCCB hoặc RCBO.

1.2. MCB bảo vệ những gì?

Trong quá trình sử dụng điện, hai sự cố phổ biến nhất là quá tải và ngắn mạch. Đây cũng là hai tình huống mà MCB được thiết kế để xử lý.

Bảo vệ quá tải

Quá tải xảy ra khi tổng công suất của các thiết bị sử dụng vượt quá khả năng chịu tải của đường dây hoặc MCB. Ví dụ, nếu cùng lúc bật điều hòa, bình nóng lạnh, bếp từ và nhiều thiết bị công suất lớn trên một nhánh điện, dòng điện có thể tăng cao hơn mức định mức.

Nếu tình trạng này kéo dài, dây dẫn sẽ nóng lên, lớp cách điện bị lão hóa nhanh và nguy cơ cháy chập sẽ tăng đáng kể. Khi đó, MCB sẽ tự động ngắt mạch để ngăn hệ thống tiếp tục làm việc trong điều kiện không an toàn.

Bảo vệ ngắn mạch

Ngắn mạch là sự cố xảy ra khi dây pha và dây trung tính hoặc dây pha với dây pha tiếp xúc trực tiếp, khiến dòng điện tăng đột ngột lên mức rất lớn chỉ trong thời gian cực ngắn.

Đây là một trong những nguyên nhân hàng đầu gây cháy nổ hệ thống điện. Khi phát hiện dòng ngắn mạch, MCB sẽ tác động gần như tức thời để cô lập khu vực xảy ra sự cố, hạn chế hư hỏng cho dây dẫn, thiết bị điện và giảm nguy cơ cháy lan.

MCB không chống rò điện

Nhiều người nhầm lẫn rằng MCB có thể bảo vệ khỏi điện giật. Thực tế, thiết bị này không phát hiện được dòng điện rò xuống đất. Vì vậy, trong các khu vực có nguy cơ cao như phòng tắm, bình nóng lạnh, máy giặt ngoài trời hoặc hệ thống ổ cắm, nên kết hợp MCB với RCCB hoặc sử dụng RCBO để vừa bảo vệ quá tải, ngắn mạch, vừa chống rò điện và giảm nguy cơ điện giật.

1.3. Vì sao MCB được sử dụng phổ biến trong hầu hết hệ thống điện?

Trước đây, cầu chì là thiết bị bảo vệ được sử dụng rộng rãi nhờ cấu tạo đơn giản và chi phí thấp. Tuy nhiên, khi xảy ra sự cố, dây chì sẽ bị đứt và phải thay mới, gây bất tiện và mất thời gian.

Sự ra đời của MCB đã khắc phục hầu hết những hạn chế này, đồng thời nâng cao mức độ an toàn và tiện lợi trong quá trình vận hành.

Một số ưu điểm nổi bật của MCB gồm:

• Tự động ngắt nhanh khi xảy ra quá tải hoặc ngắn mạch, giúp giảm nguy cơ cháy nổ và bảo vệ thiết bị điện.
• Có thể tái sử dụng nhiều lần sau khi xử lý nguyên nhân sự cố, không cần thay thế như cầu chì.
• Thao tác đóng/ngắt đơn giản bằng cần gạt, thuận tiện cho việc bảo trì hoặc cô lập từng nhánh điện.
• Kích thước nhỏ gọn, dễ lắp đặt trong tủ điện dân dụng và thương mại.
• Độ tin cậy cao, tuổi thọ lớn khi được lựa chọn đúng thông số và sử dụng trong điều kiện phù hợp.
• Đa dạng chủng loại, đáp ứng nhiều nhu cầu từ hệ thống điện gia đình, văn phòng đến các công trình thương mại quy mô nhỏ.

Chính nhờ những ưu điểm này, MCB hiện là thiết bị bảo vệ cơ bản trong hầu hết các hệ thống điện hạ áp. Tuy nhiên, để sử dụng hiệu quả, người dùng cần hiểu rõ cấu tạo và nguyên lý hoạt động của thiết bị thay vì chỉ lựa chọn theo dòng định mức hoặc thương hiệu.

2. Cấu tạo và nguyên lý hoạt động của MCB

Để có thể ngắt điện nhanh chóng và chính xác khi xảy ra sự cố, MCB được thiết kế với nhiều bộ phận cơ khí và điện từ phối hợp chặt chẽ. Mỗi thành phần đảm nhiệm một chức năng riêng, giúp thiết bị vừa vận hành ổn định trong điều kiện bình thường, vừa phản ứng gần như tức thời khi phát hiện dòng điện bất thường.

2.1. Cấu tạo cơ bản của MCB

Mặc dù có nhiều mẫu mã và nhà sản xuất khác nhau, hầu hết MCB đều gồm các bộ phận chính sau:

• Vỏ cách điện: Thường được làm từ vật liệu nhựa kỹ thuật chịu nhiệt và chống cháy, có nhiệm vụ bảo vệ các linh kiện bên trong, đồng thời cách ly người sử dụng với phần mang điện.
• Tiếp điểm đóng cắt: Là nơi dòng điện đi qua khi MCB ở trạng thái đóng. Khi xảy ra sự cố, tiếp điểm sẽ tách ra để ngắt mạch điện.
• Thanh lưỡng kim (Bimetal Strip): Gồm hai kim loại có hệ số giãn nở nhiệt khác nhau. Khi dòng điện vượt mức định mức trong một khoảng thời gian, thanh lưỡng kim nóng lên và cong lại, kích hoạt cơ cấu nhả để cắt điện. Đây là bộ phận chịu trách nhiệm bảo vệ quá tải.
• Nam châm điện (Electromagnet): Khi xuất hiện dòng ngắn mạch rất lớn, nam châm điện tạo ra lực hút mạnh, tác động tức thời đến cơ cấu nhả để ngắt mạch gần như ngay lập tức.
• Buồng dập hồ quang: Trong quá trình ngắt dòng điện, hồ quang điện sẽ xuất hiện giữa hai tiếp điểm. Buồng dập hồ quang giúp chia nhỏ và làm tắt hồ quang nhanh chóng, giảm hư hỏng cho tiếp điểm và nâng cao tuổi thọ của MCB.
• Tay gạt điều khiển: Cho phép người dùng đóng hoặc ngắt nguồn điện bằng tay khi cần bảo trì, sửa chữa hoặc kiểm tra hệ thống.

Nhờ sự phối hợp của các bộ phận này, MCB có thể xử lý hiệu quả cả hai tình huống quá tải và ngắn mạch với thời gian phản ứng phù hợp cho từng loại sự cố.

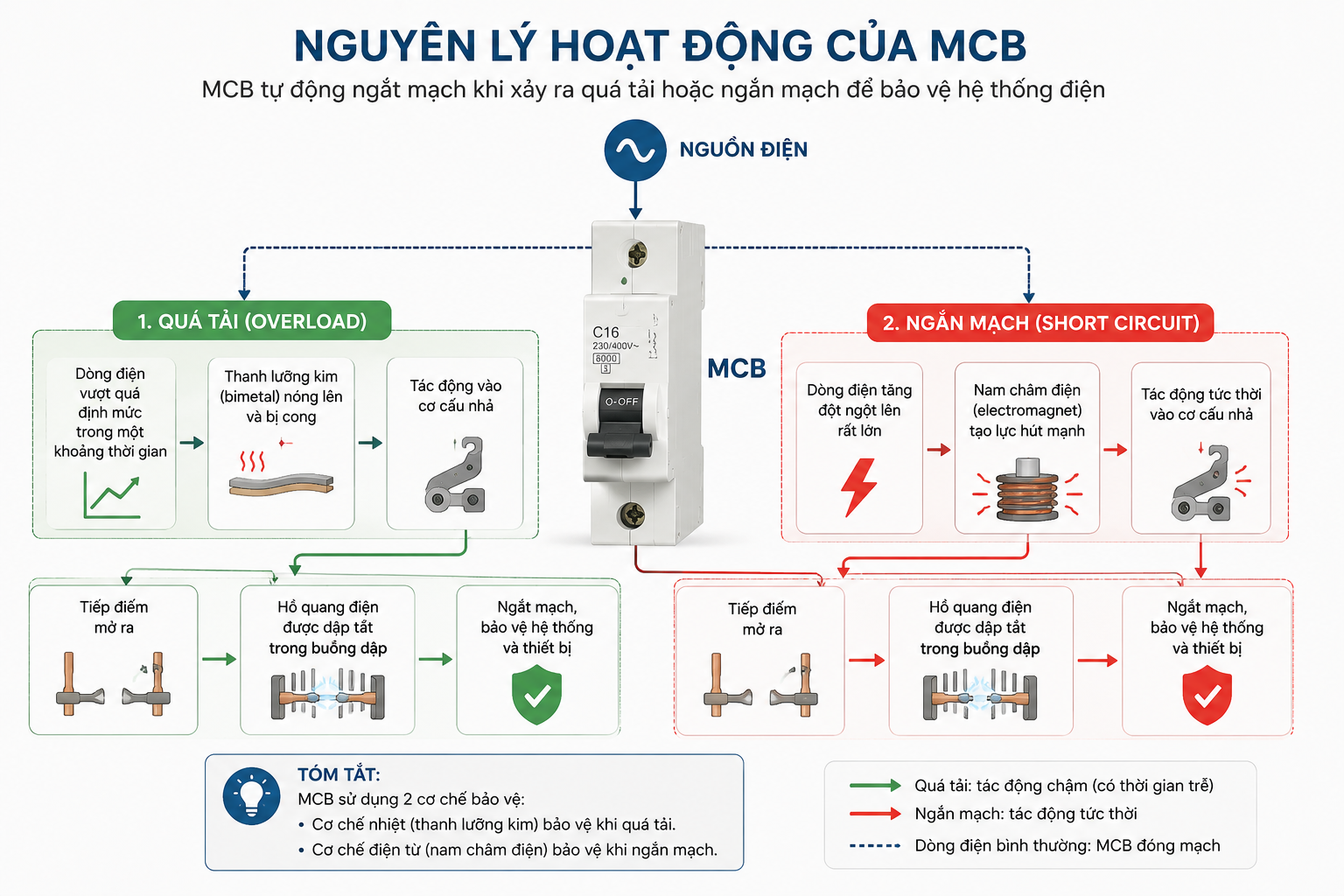

2.2. Nguyên lý hoạt động của MCB

MCB hoạt động dựa trên sự kết hợp giữa cơ chế bảo vệ nhiệt và cơ chế bảo vệ điện từ. Tùy theo loại sự cố xảy ra, thiết bị sẽ sử dụng cơ cấu phù hợp để ngắt mạch với tốc độ và cách thức khác nhau.

Điểm đặc biệt của MCB là không chỉ phát hiện dòng điện bất thường mà còn đánh giá mức độ của sự cố. Nếu chỉ là quá tải nhẹ, MCB sẽ cho phép dòng điện tồn tại trong một khoảng thời gian nhất định để tránh ngắt điện không cần thiết. Ngược lại, khi xảy ra ngắn mạch, thiết bị sẽ tác động gần như tức thời nhằm hạn chế tối đa nguy cơ cháy nổ và hư hỏng thiết bị.

Trường hợp 1: Bảo vệ quá tải

Trong điều kiện bình thường, dòng điện đi qua MCB sẽ nằm trong giới hạn cho phép nên thanh lưỡng kim không bị biến dạng.

Khi dòng điện vượt quá dòng định mức trong một khoảng thời gian, thanh lưỡng kim bắt đầu nóng lên. Do được cấu tạo từ hai kim loại có hệ số giãn nở khác nhau, thanh này sẽ cong dần theo nhiệt độ. Khi độ cong đạt đến ngưỡng thiết kế, nó sẽ tác động vào cơ cấu nhả (Trip Mechanism), khiến tiếp điểm mở ra và ngắt nguồn điện.

Quá trình này không diễn ra ngay lập tức mà phụ thuộc vào mức độ quá tải:

• Nếu chỉ vượt dòng định mức một chút, MCB sẽ ngắt sau vài chục giây hoặc vài phút.
• Nếu dòng điện tăng cao hơn nhiều, thời gian tác động sẽ ngắn hơn.

Cơ chế này giúp tránh tình trạng MCB nhảy liên tục khi thiết bị điện có dòng khởi động lớn trong thời gian ngắn, chẳng hạn như máy bơm hoặc điều hòa.

Trường hợp 2: Bảo vệ ngắn mạch

Ngắn mạch là sự cố nghiêm trọng hơn rất nhiều so với quá tải. Khi đó, dòng điện có thể tăng lên gấp hàng chục hoặc hàng trăm lần dòng định mức chỉ trong tích tắc.

Ở tình huống này, thanh lưỡng kim không còn đủ nhanh để bảo vệ hệ thống. Thay vào đó, nam châm điện sẽ phát huy tác dụng.

Khi dòng điện tăng đột biến, cuộn dây nam châm điện tạo ra từ trường rất mạnh, hút lõi sắt và kích hoạt cơ cấu nhả gần như ngay lập tức. Tiếp điểm mở ra, hồ quang điện phát sinh giữa hai tiếp điểm sẽ được buồng dập hồ quang chia nhỏ và triệt tiêu nhanh chóng.

Nhờ cơ chế này, MCB có thể cắt dòng ngắn mạch chỉ trong thời gian rất ngắn, giúp:

• Bảo vệ dây dẫn khỏi bị quá nhiệt.
• Hạn chế hư hỏng cho thiết bị điện.
• Giảm nguy cơ cháy nổ do hồ quang điện.
• Cô lập nhanh khu vực xảy ra sự cố để phần còn lại của hệ thống vẫn hoạt động bình thường (nếu được thiết kế theo nhiều nhánh).

Có thể hình dung nguyên lý hoạt động của MCB theo sơ đồ sau:

Nguồn điện → MCB → Phát hiện quá tải hoặc ngắn mạch → Cơ cấu nhả tác động → Tiếp điểm mở → Hồ quang được dập tắt → Ngắt điện và bảo vệ hệ thống.

2.3. Sau khi MCB nhảy có nên bật lại ngay không?

Đây là câu hỏi rất nhiều người dùng gặp phải trong quá trình sử dụng.

Thực tế, không nên bật lại MCB ngay lập tức nếu chưa xác định được nguyên nhân khiến thiết bị ngắt điện. Việc đóng điện liên tục khi sự cố vẫn còn có thể làm hỏng thiết bị điện, gây quá nhiệt dây dẫn hoặc khiến MCB suy giảm tuổi thọ.

Thay vào đó, bạn nên thực hiện theo trình tự sau:

1. Tắt hoặc rút nguồn các thiết bị điện đang sử dụng trên nhánh bị ngắt.
2. Quan sát xem có dấu hiệu chập cháy, mùi khét hoặc dây dẫn bị hư hỏng hay không.
3. Bật lại MCB khi đã loại bỏ nguyên nhân nghi ngờ.
4. Cắm lại từng thiết bị để xác định tải nào gây ra sự cố nếu MCB tiếp tục nhảy.

Nếu MCB thường xuyên tự ngắt dù tải sử dụng bình thường, nguyên nhân có thể là:

• MCB có dòng định mức quá nhỏ so với nhu cầu sử dụng.
• Đường dây hoặc thiết bị điện bị chập, rò hoặc xuống cấp.
• MCB đã sử dụng trong thời gian dài, cơ cấu bảo vệ bị lão hóa.
• Hệ thống điện được thiết kế hoặc phân chia tải chưa hợp lý.

Trong những trường hợp này, nên kiểm tra toàn bộ hệ thống điện hoặc nhờ kỹ thuật viên có chuyên môn đánh giá trước khi thay MCB hoặc nâng cấp công suất.

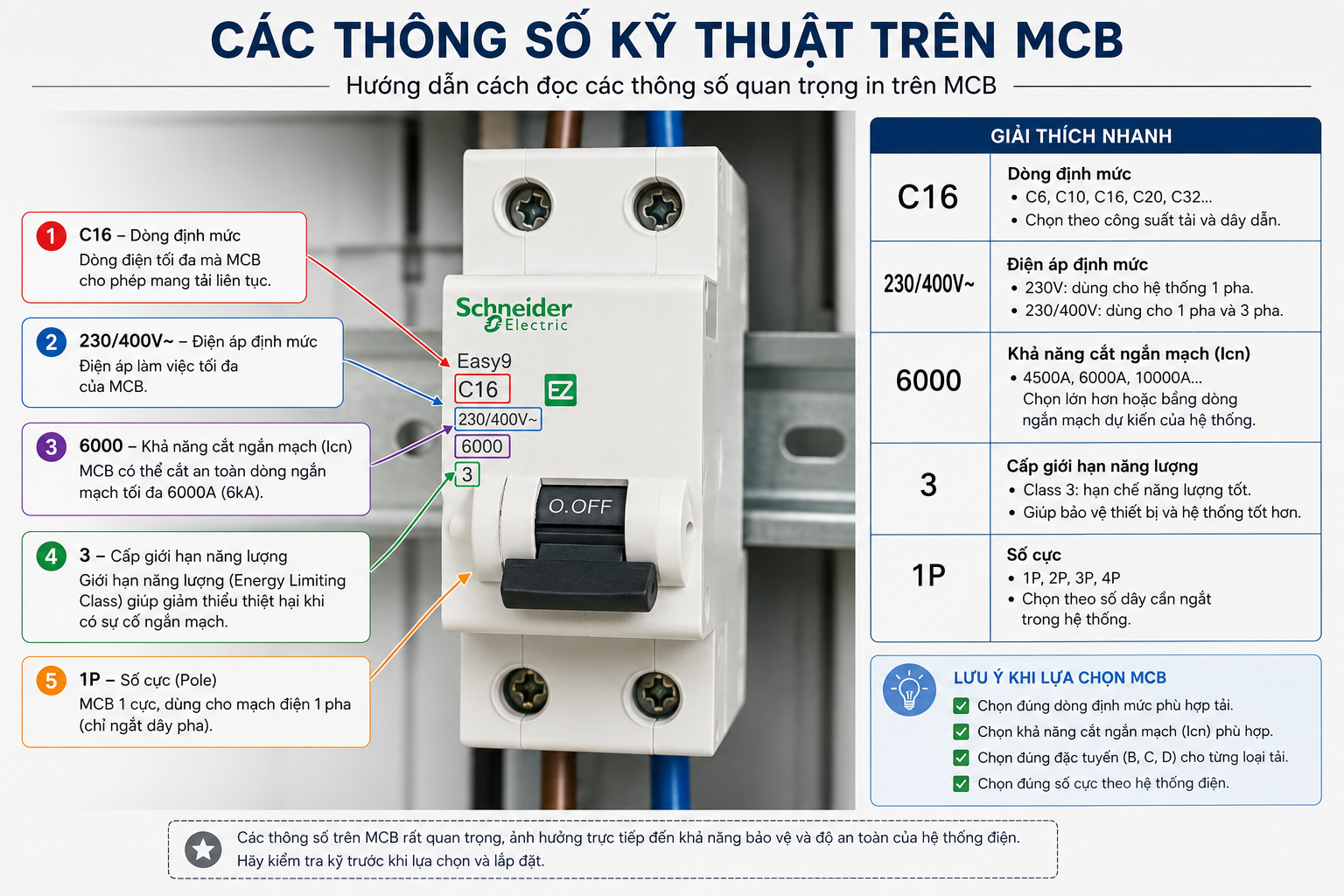

3. Các thông số kỹ thuật quan trọng trên MCB

Khi quan sát một chiếc MCB, bạn sẽ thấy trên thân thiết bị có nhiều ký hiệu như C16, 230/400V, 6kA hay 1P. Đây không phải là những thông tin in ngẫu nhiên mà đều thể hiện các thông số kỹ thuật quan trọng, giúp người dùng lựa chọn đúng loại MCB cho từng hệ thống điện.

Hiểu ý nghĩa của các thông số này sẽ giúp bạn tránh tình trạng chọn sai thiết bị, đồng thời đảm bảo MCB phát huy tối đa khả năng bảo vệ.

3.1. Dòng định mức (In)

Dòng định mức là giá trị dòng điện lớn nhất mà MCB có thể mang tải liên tục trong điều kiện làm việc bình thường mà không tự động ngắt mạch.

Đây cũng là thông số được người dùng quan tâm nhiều nhất khi lựa chọn MCB.

Một số mức dòng định mức phổ biến gồm:

• C6 (6A): Thường dùng cho mạch chiếu sáng hoặc các tải công suất nhỏ.
• C10 (10A): Phù hợp với hệ thống đèn và một số ổ cắm tải nhẹ.
• C16 (16A): Phổ biến cho ổ cắm, điều hòa công suất nhỏ hoặc các nhánh điện dân dụng.
• C20 (20A): Thường sử dụng cho bình nóng lạnh, điều hòa công suất lớn hoặc máy bơm nhỏ.
• C32 (32A): Dùng cho các tải có công suất cao hoặc nhánh điện tổng của một khu vực.

Tuy nhiên, không nên chọn MCB chỉ dựa vào dòng định mức của thiết bị điện. Việc lựa chọn còn cần xem xét nhiều yếu tố khác như tiết diện dây dẫn, đặc tính phụ tải, dòng khởi động và khả năng mở rộng của hệ thống. Đây cũng là nội dung sẽ được phân tích chi tiết ở phần Hướng dẫn chọn MCB phù hợp phía sau.

3.2. Điện áp định mức (Rated Voltage)

Điện áp định mức là mức điện áp mà MCB được thiết kế để làm việc ổn định và an toàn trong thời gian dài. Thông số này thường được in trực tiếp trên thân thiết bị dưới dạng 230V, 240V hoặc 230/400V AC.

Đối với hệ thống điện dân dụng tại Việt Nam:

• 230V AC: Phù hợp với mạng điện 1 pha.
• 230/400V AC: Có thể sử dụng cho cả hệ thống điện 1 pha và 3 pha hạ áp.

Khi lựa chọn MCB, điện áp định mức của thiết bị phải bằng hoặc lớn hơn điện áp của hệ thống điện. Việc sử dụng MCB có điện áp không phù hợp có thể làm giảm hiệu quả bảo vệ, ảnh hưởng đến tuổi thọ thiết bị và tiềm ẩn nguy cơ mất an toàn.

3.3. Khả năng cắt ngắn mạch (Icn)

Ngoài dòng định mức, một thông số rất quan trọng khác là khả năng cắt ngắn mạch (Icn – Rated Short-Circuit Breaking Capacity).

Đây là giá trị dòng ngắn mạch lớn nhất mà MCB có thể ngắt an toàn mà không bị hư hỏng, thường được biểu thị bằng đơn vị kA (kiloampere).

Các mức Icn phổ biến gồm:

• 4.5kA
• 6kA
• 10kA

Ví dụ, một MCB ghi 6kA có nghĩa là thiết bị có thể cắt an toàn dòng ngắn mạch lên tới 6.000A.

Trong thực tế:

• 4.5kA thường đáp ứng nhu cầu của nhiều hộ gia đình có nguồn cấp điện ổn định.
• 6kA là lựa chọn phổ biến cho nhà ở, chung cư và văn phòng, mang lại mức dự phòng an toàn cao hơn.
• 10kA thường được sử dụng tại các công trình thương mại, nhà xưởng hoặc khu vực có dòng ngắn mạch dự kiến lớn.

Không nên chỉ chọn MCB theo dòng định mức mà bỏ qua Icn. Nếu khả năng cắt thấp hơn dòng ngắn mạch thực tế của hệ thống, MCB có thể không ngắt được sự cố đúng cách, gây hư hỏng thiết bị hoặc làm tăng nguy cơ cháy nổ.

3.4. Đặc tuyến tác động B, C và D

Bên cạnh dòng định mức, trên nhiều MCB còn xuất hiện ký hiệu như B16, C20 hoặc D32. Chữ cái đứng trước dòng điện định mức thể hiện đặc tuyến tác động (Trip Curve) của MCB.

Đặc tuyến quyết định mức dòng điện mà MCB sẽ tác động tức thời khi xảy ra sự cố ngắn mạch hoặc dòng khởi động lớn.

Đặc tuyến B

MCB đặc tuyến B sẽ tác động khi dòng điện đạt khoảng 3–5 lần dòng định mức.

Loại này phù hợp với các tải có dòng khởi động thấp như:

• Hệ thống chiếu sáng.
• Thiết bị điện tử.
• Văn phòng.
• Nhà ở có phụ tải ổn định.

Đặc tuyến C

Đây là loại được sử dụng phổ biến nhất trong hệ thống điện dân dụng.

MCB đặc tuyến C sẽ tác động ở khoảng 5–10 lần dòng định mức, phù hợp với các thiết bị có dòng khởi động trung bình như:

• Điều hòa không khí.
• Máy bơm dân dụng.
• Ổ cắm tổng.
• Động cơ công suất nhỏ.
• Thiết bị gia dụng.

Chính vì tính linh hoạt và phù hợp với nhiều loại phụ tải nên khi nhắc đến MCB trong gia đình, người dùng thường gặp các model như C10, C16, C20 hoặc C32.

Đặc tuyến D

MCB đặc tuyến D chỉ tác động khi dòng điện đạt khoảng 10–20 lần dòng định mức.

Loại này thường được sử dụng cho:

• Động cơ công suất lớn.
• Máy hàn.
• Máy nén khí.
• Thiết bị công nghiệp có dòng khởi động cao.

Đối với hệ thống điện gia đình, đặc tuyến D ít được sử dụng hơn do không phù hợp với đa số thiết bị dân dụng.

3.5. Số cực của MCB (Pole)

Một thông số khác người dùng thường gặp là 1P, 2P, 3P hoặc 4P. Đây là ký hiệu cho biết số cực đóng cắt của MCB.

• 1P (1 Pole): Ngắt dây pha, thường dùng cho các nhánh điện 1 pha như chiếu sáng hoặc ổ cắm.
• 2P (2 Pole): Ngắt đồng thời dây pha và dây trung tính, thường sử dụng cho bình nóng lạnh, điều hòa hoặc các mạch yêu cầu mức độ an toàn cao hơn.
• 3P (3 Pole): Dùng cho hệ thống điện 3 pha, bảo vệ ba dây pha.
• 4P (4 Pole): Bảo vệ cả ba dây pha và dây trung tính trong hệ thống điện 3 pha 4 dây.

Việc lựa chọn số cực phụ thuộc vào cấu trúc hệ thống điện và yêu cầu bảo vệ của từng công trình, không nên chỉ dựa trên giá thành hoặc thói quen sử dụng.

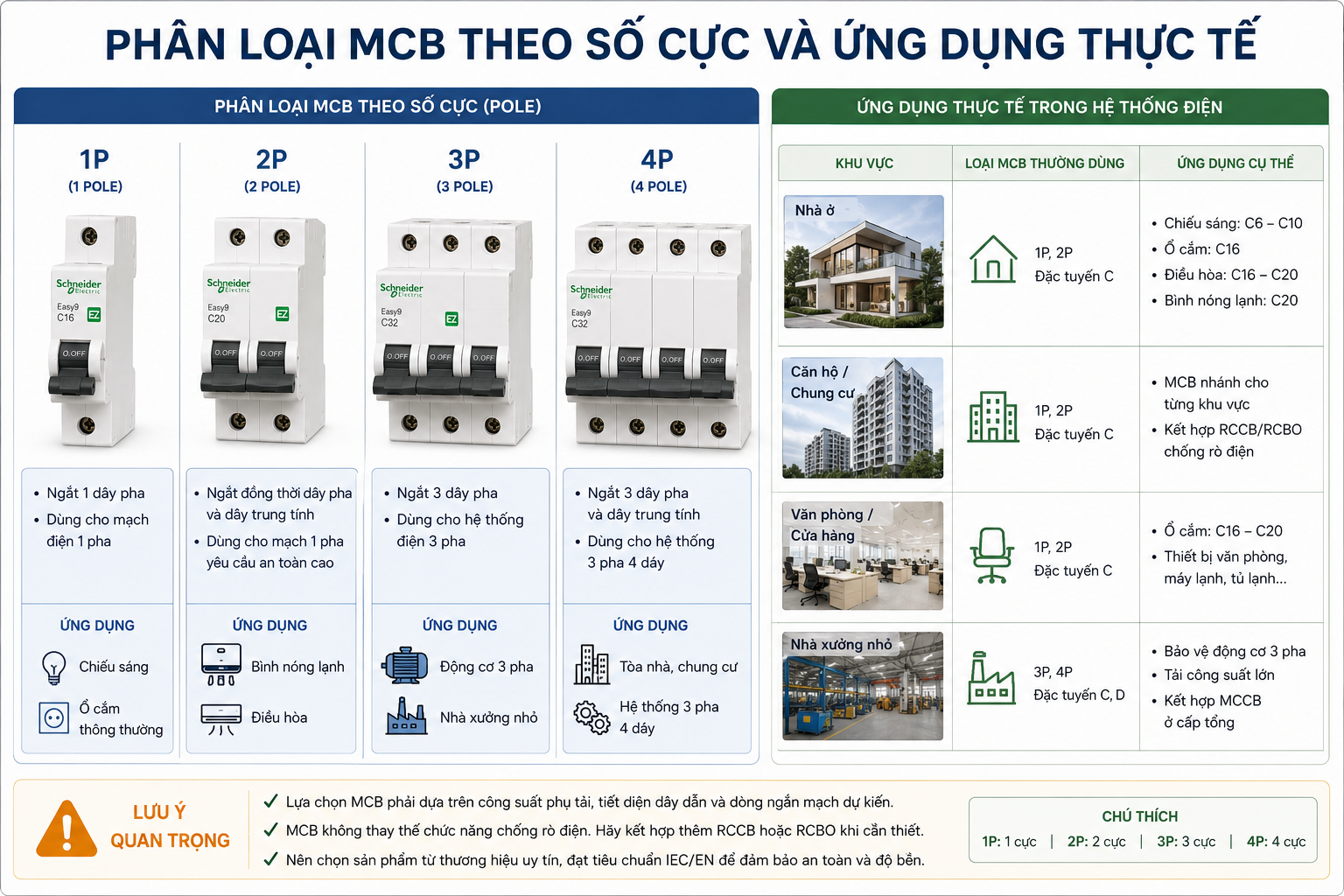

4. Phân loại MCB và ứng dụng thực tế

MCB được sản xuất với nhiều chủng loại khác nhau nhằm đáp ứng yêu cầu bảo vệ của từng hệ thống điện. Hai cách phân loại phổ biến nhất là theo số cực và đặc tuyến tác động.

4.1. Phân loại theo số cực

Dựa trên số cực đóng cắt, MCB được chia thành bốn loại chính:

• MCB 1P: Dùng cho các mạch điện 1 pha thông thường như chiếu sáng, ổ cắm hoặc các nhánh tải nhỏ.
• MCB 2P: Ngắt đồng thời dây pha và dây trung tính, phù hợp với các thiết bị có công suất lớn hoặc khu vực yêu cầu mức độ an toàn cao.
• MCB 3P: Bảo vệ hệ thống điện 3 pha trong các công trình thương mại và công nghiệp.
• MCB 4P: Dùng cho hệ thống điện 3 pha 4 dây, giúp ngắt đồng thời cả ba dây pha và dây trung tính.

4.2. Phân loại theo đặc tuyến

Nếu phân loại theo đặc tuyến tác động, MCB gồm:

Trong đó, đặc tuyến C là lựa chọn phổ biến nhất đối với hệ thống điện dân dụng nhờ khả năng đáp ứng tốt cả phụ tải thông thường và các thiết bị có dòng khởi động trung bình.

4.3. Ứng dụng của MCB trong thực tế

Nhờ đa dạng về dòng định mức, số cực và đặc tuyến, MCB được sử dụng trong nhiều môi trường khác nhau:

Tuy nhiên, đây chỉ là các ví dụ tham khảo. Việc lựa chọn MCB cần dựa trên tổng công suất phụ tải, tiết diện dây dẫn, dòng ngắn mạch dự kiến và các tiêu chuẩn thiết kế điện hiện hành.

Phần tiếp theo của bài viết sẽ tập trung vào nội dung người dùng quan tâm nhất khi lựa chọn thiết bị: so sánh MCB với MCCB, RCCB, RCBO và cầu chì, đồng thời hướng dẫn cách chọn MCB phù hợp cho từng nhu cầu sử dụng thực tế.

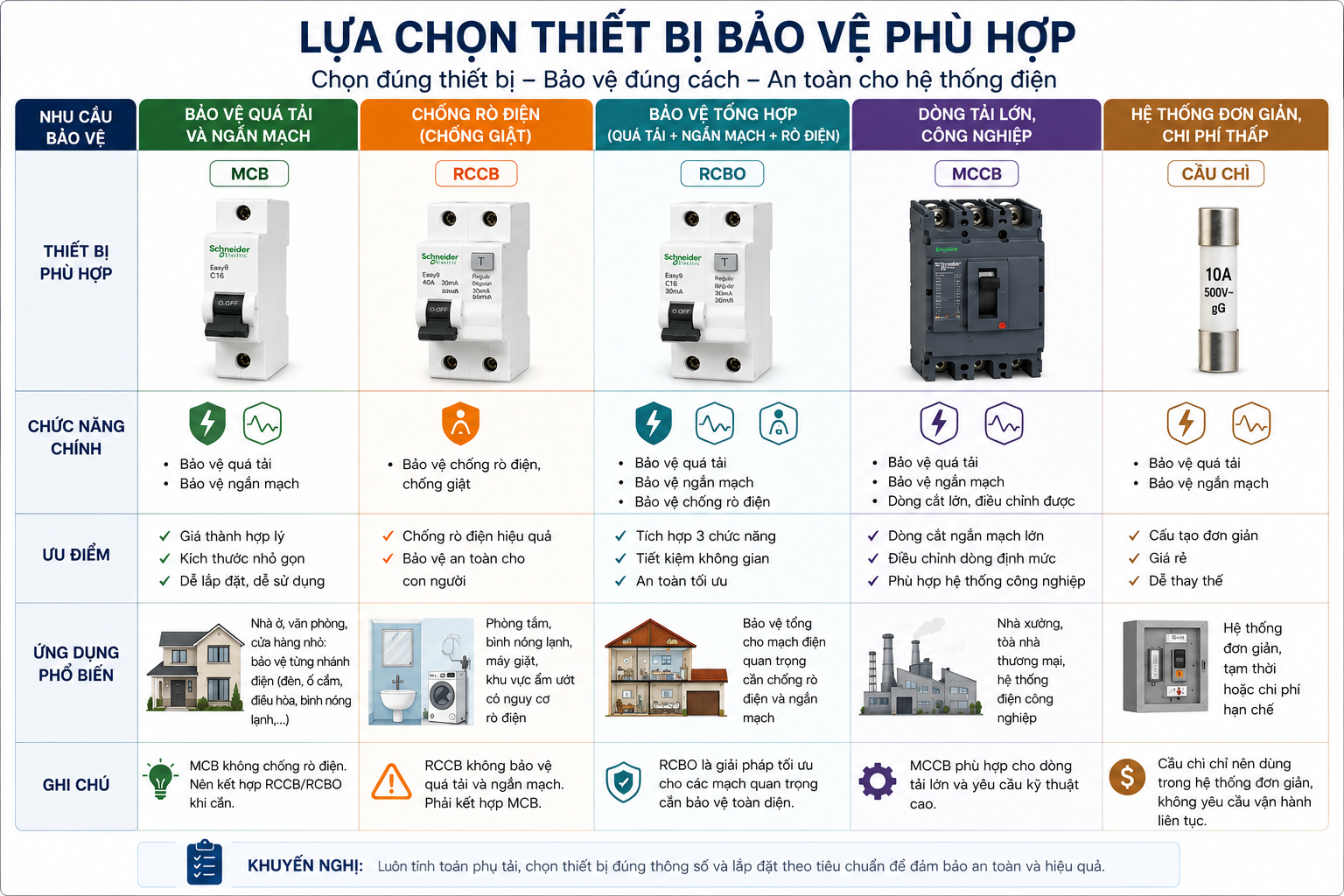

4.4. So sánh MCB với MCCB, RCCB, RCBO và cầu chì

MCB không phải là thiết bị bảo vệ duy nhất trong hệ thống điện. Tùy theo mục đích sử dụng, người ta có thể kết hợp hoặc thay thế bằng MCCB, RCCB, RCBO hoặc cầu chì. Việc hiểu rõ sự khác nhau giữa các thiết bị này sẽ giúp lựa chọn đúng giải pháp bảo vệ, tránh lãng phí chi phí và nâng cao mức độ an toàn.

Mỗi thiết bị đều có vai trò riêng:

• MCB: Phù hợp để bảo vệ các nhánh điện khỏi quá tải và ngắn mạch trong nhà ở, văn phòng hoặc cửa hàng.
• MCCB: Thường dùng cho hệ thống điện có dòng tải lớn, yêu cầu khả năng cắt cao và có thể điều chỉnh dòng định mức.
• RCCB: Chuyên phát hiện dòng điện rò nhằm bảo vệ con người khỏi nguy cơ điện giật nhưng không bảo vệ quá tải và ngắn mạch.
• RCBO: Kết hợp chức năng của MCB và RCCB trong cùng một thiết bị, vừa chống quá tải, ngắn mạch vừa chống rò điện.
• Cầu chì: Có cấu tạo đơn giản và giá thành thấp nhưng phải thay mới sau mỗi lần tác động.

Đối với hệ thống điện dân dụng hiện đại, MCB thường được sử dụng để bảo vệ từng nhánh tải, trong khi RCCB hoặc RCBO được lắp ở những vị trí cần tăng cường khả năng chống điện giật. Việc phối hợp đúng các thiết bị bảo vệ sẽ mang lại hiệu quả cao hơn so với chỉ sử dụng riêng một loại.

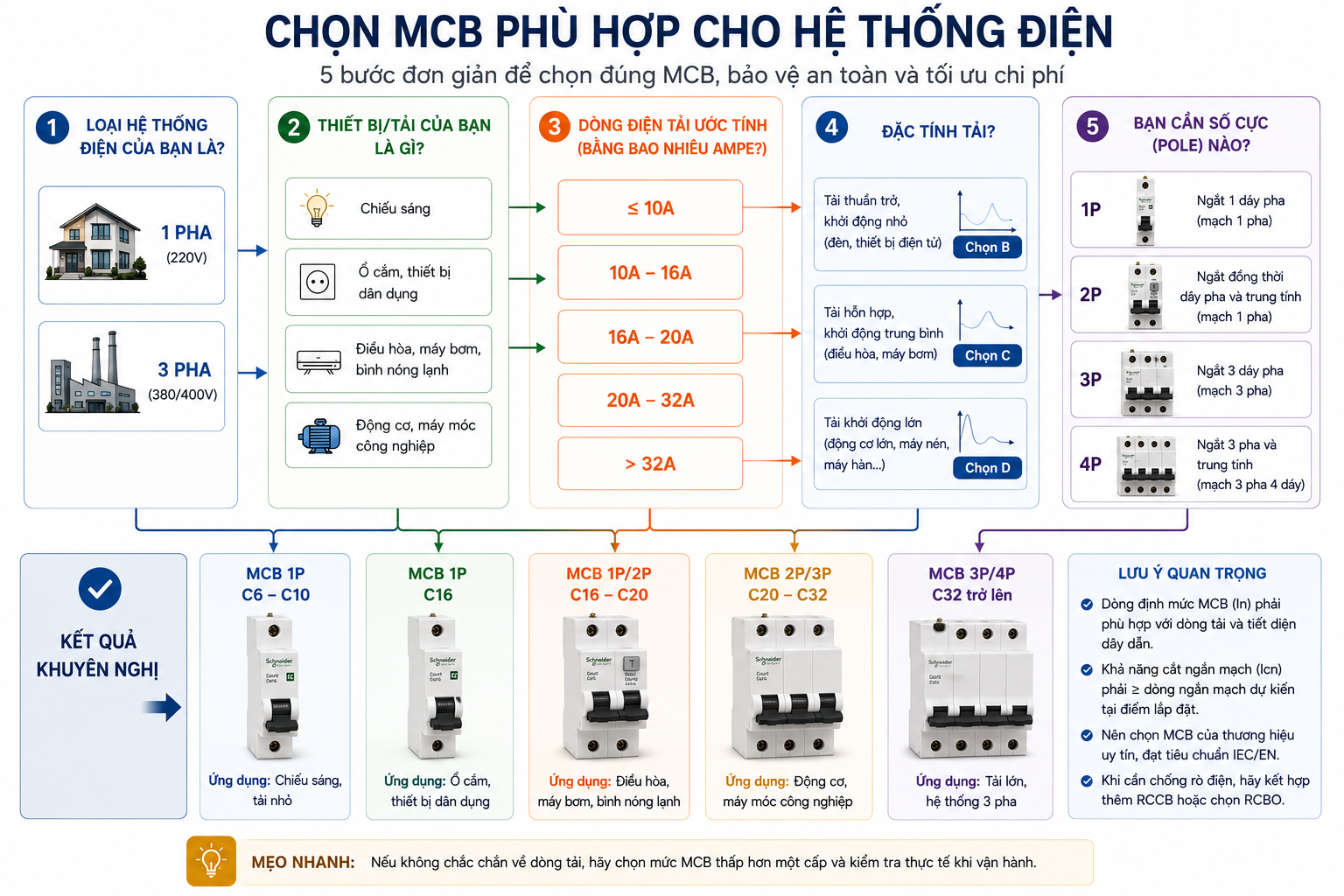

5. Hướng dẫn chọn MCB phù hợp cho từng nhu cầu

Lựa chọn đúng MCB không chỉ giúp hệ thống điện hoạt động ổn định mà còn giảm nguy cơ quá tải, chập cháy và hạn chế tình trạng MCB nhảy không cần thiết.

5.1. Chọn theo công suất phụ tải

Có thể tham khảo các mức dòng định mức phổ biến dưới đây:

Lưu ý: Đây chỉ là giá trị tham khảo. Khi lựa chọn cần tính toán theo công suất thực tế, dòng làm việc và dòng khởi động của thiết bị.

5.2. Chọn theo tiết diện dây dẫn

MCB luôn phải được lựa chọn đồng bộ với dây dẫn. Nếu MCB có dòng định mức quá lớn trong khi dây dẫn có tiết diện nhỏ, dây có thể quá nhiệt trước khi MCB kịp tác động.

Do đó, việc lựa chọn nên dựa trên khả năng chịu tải của dây dẫn, không chỉ dựa vào công suất của thiết bị điện.

5.3. Chọn theo môi trường sử dụng

• Nhà ở, căn hộ: Chủ yếu sử dụng MCB 1P hoặc 2P với đặc tuyến C.
• Văn phòng: Tùy quy mô hệ thống, thường sử dụng MCB đặc tuyến C cho các nhánh ổ cắm và chiếu sáng.
• Nhà xưởng nhỏ: Có thể cần MCB 3P hoặc phối hợp với MCCB cho các tải công suất lớn.

5.4. Những sai lầm thường gặp khi chọn MCB

Để MCB phát huy hiệu quả bảo vệ, cần tránh một số lỗi phổ biến:

• Chọn dòng định mức quá lớn khiến MCB không ngắt kịp khi quá tải.
• Chọn dòng định mức quá nhỏ làm MCB thường xuyên nhảy dù tải vẫn bình thường.
• Không quan tâm đến khả năng cắt ngắn mạch (Icn).
• Chọn sai đặc tuyến B, C hoặc D so với đặc tính phụ tải.
• Không đồng bộ giữa MCB và tiết diện dây dẫn.
• Chỉ quan tâm đến giá thành mà bỏ qua chất lượng và tiêu chuẩn của sản phẩm.

6. Câu hỏi thường gặp về MCB

1. MCB có chống điện giật không?

Không. MCB chỉ bảo vệ quá tải và ngắn mạch. Để chống rò điện hoặc giảm nguy cơ điện giật, cần sử dụng RCCB hoặc RCBO.

2. MCB có thay thế được cầu chì không?

Có. Trong hầu hết các hệ thống điện hiện đại, MCB đã thay thế cầu chì nhờ khả năng tái sử dụng, thao tác thuận tiện và độ an toàn cao hơn.

3. Nhà ở nên dùng MCB bao nhiêu ampe?

Không có một giá trị cố định cho mọi trường hợp. Dòng định mức cần được lựa chọn theo công suất phụ tải, tiết diện dây dẫn và thiết kế của từng nhánh điện.

4. Vì sao MCB thường xuyên bị nhảy?

Nguyên nhân có thể do quá tải, ngắn mạch, thiết bị điện bị hỏng, dây dẫn xuống cấp hoặc lựa chọn MCB chưa phù hợp với hệ thống.

5. Bao lâu nên thay MCB?

MCB không có chu kỳ thay thế cố định. Tuy nhiên, nếu thiết bị bị nứt vỡ, cháy xém, tay gạt hoạt động không ổn định hoặc thường xuyên tác động bất thường sau khi đã kiểm tra hệ thống điện, nên thay mới để đảm bảo an toàn.

Kết luận

MCB là thiết bị bảo vệ không thể thiếu trong các hệ thống điện hiện đại, có nhiệm vụ ngắt mạch khi xảy ra quá tải hoặc ngắn mạch, góp phần bảo vệ đường dây, thiết bị điện và giảm nguy cơ cháy nổ. Bên cạnh việc hiểu cấu tạo và nguyên lý hoạt động, người dùng cũng cần lựa chọn đúng dòng định mức, khả năng cắt ngắn mạch, đặc tuyến và số cực để MCB phát huy hiệu quả bảo vệ tối đa.

Đối với các công trình nhà thông minh, việc thiết kế hệ thống điện ngay từ đầu đóng vai trò rất quan trọng. Trong các giải pháp của Lumi, MCB được phối hợp với các thiết bị bảo vệ phù hợp như RCCB hoặc RCBO theo từng khu vực chức năng, tạo nền tảng an toàn cho toàn bộ hệ thống điện và các thiết bị thông minh vận hành ổn định, bền bỉ trong thời gian dài. Nếu bạn đang cần 1 giải pháp Smarthome đa dạng, bảo mật và ổn định hãy liên hệ với Lumi ngay trong hôm nay để được tư vấn một cách chính xác nhất.
