Công tắc hai cực hay công tắc đơn chiều là thiết bị điện được sử dụng rộng rãi để kiểm soát việc bật/tắt các thiết bị như đèn, quạt hay điều hòa… Tuy nhiên, không phải ai cũng nắm rõ cấu tạo chi tiết và nguyên lý hoạt động của công tắc 2 cực. Cùng Lumi giải đáp chi tiết trong bài viết dưới đây!

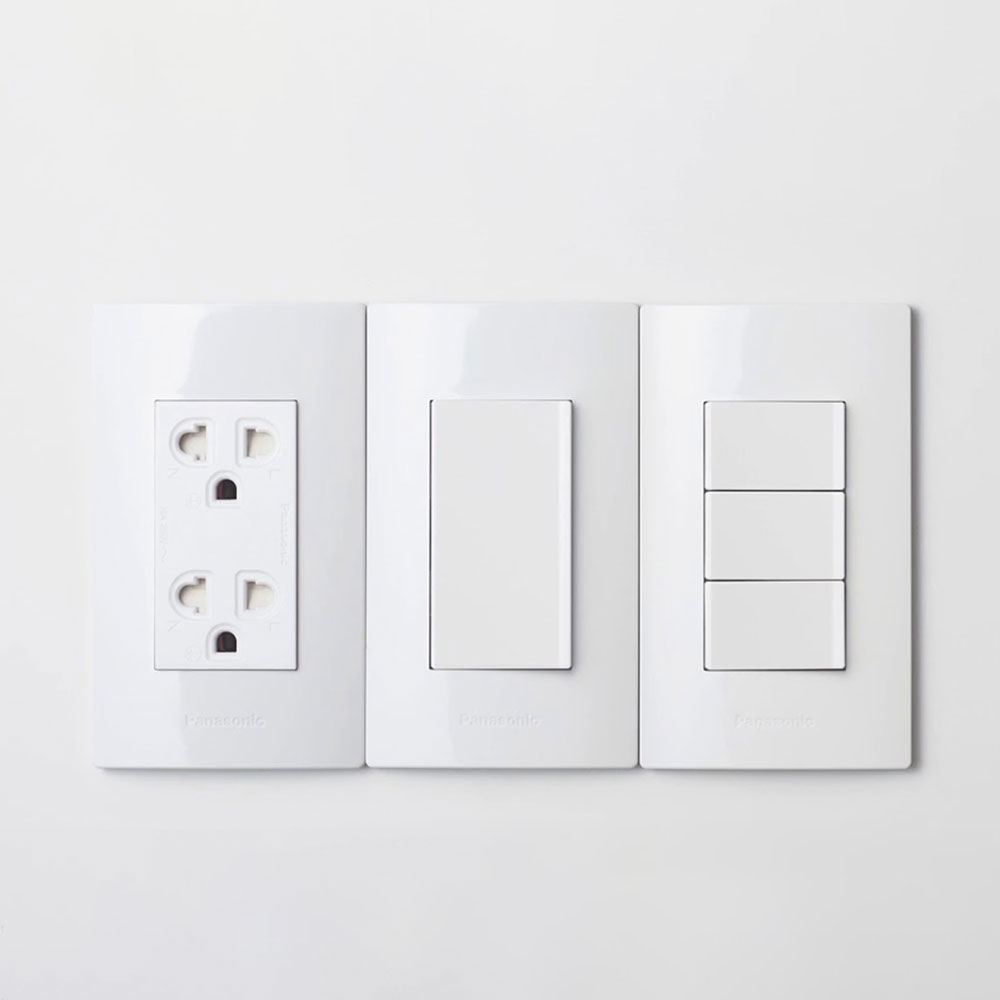

1. Công tắc 2 cực là gì?

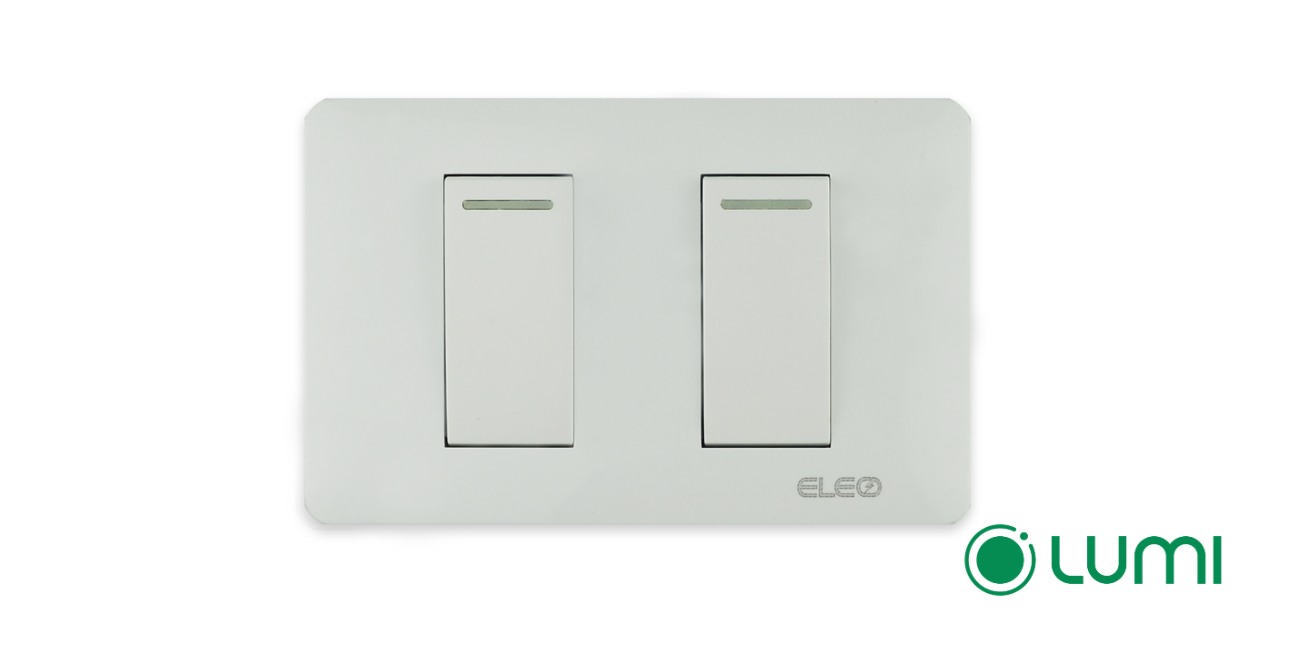

Công tắc 2 cực (Double Pole Switch) là thiết bị điện dùng để ngắt đồng thời cả dây pha và dây trung tính trong mạch điện. Khi công tắc ở trạng thái “tắt”, cả hai dây đều được cách ly hoàn toàn khỏi nguồn điện, đảm bảo an toàn tuyệt đối cho người sử dụng và hệ thống thiết bị. Vai trò chính của loại công tắc này là ngắt toàn phần dòng điện cấp cho thiết bị, hạn chế tối đa rò rỉ điện hoặc sự cố chập cháy; đặc biệt trong các không gian ẩm ướt hoặc khi sử dụng thiết bị công suất lớn như bình nóng lạnh, máy bơm, điều hòa…

2. Cấu tạo chi tiết của công tắc 2 cực

Công tắc 2 cực có cấu trúc khá đơn giản với các bộ phận cơ bản sau:

• Vỏ ngoài: Là lớp bao bọc bảo vệ toàn bộ linh kiện bên trong, thường được làm từ nhựa chịu nhiệt hoặc vật liệu cách điện an toàn.
• Bộ phận tác động (nút nhấn/gạt): Cho phép người dùng đóng hoặc ngắt mạch điện bằng tay.
• Tiếp điểm: Là nơi hai cực tiếp xúc với nhau để dẫn điện khi công tắc bật, hoặc tách rời để ngắt điện khi công tắc tắt.
• Cực tĩnh và cực động: Là hai cực dẫn điện chính, thường được làm bằng đồng. Cực tĩnh giữ nguyên vị trí, còn cực động di chuyển để đóng/ngắt tiếp xúc.
• Chân đấu dây (Terminal screws): Vị trí để kết nối dây pha và dây trung tính vào công tắc.

3. Nguyên lý hoạt động

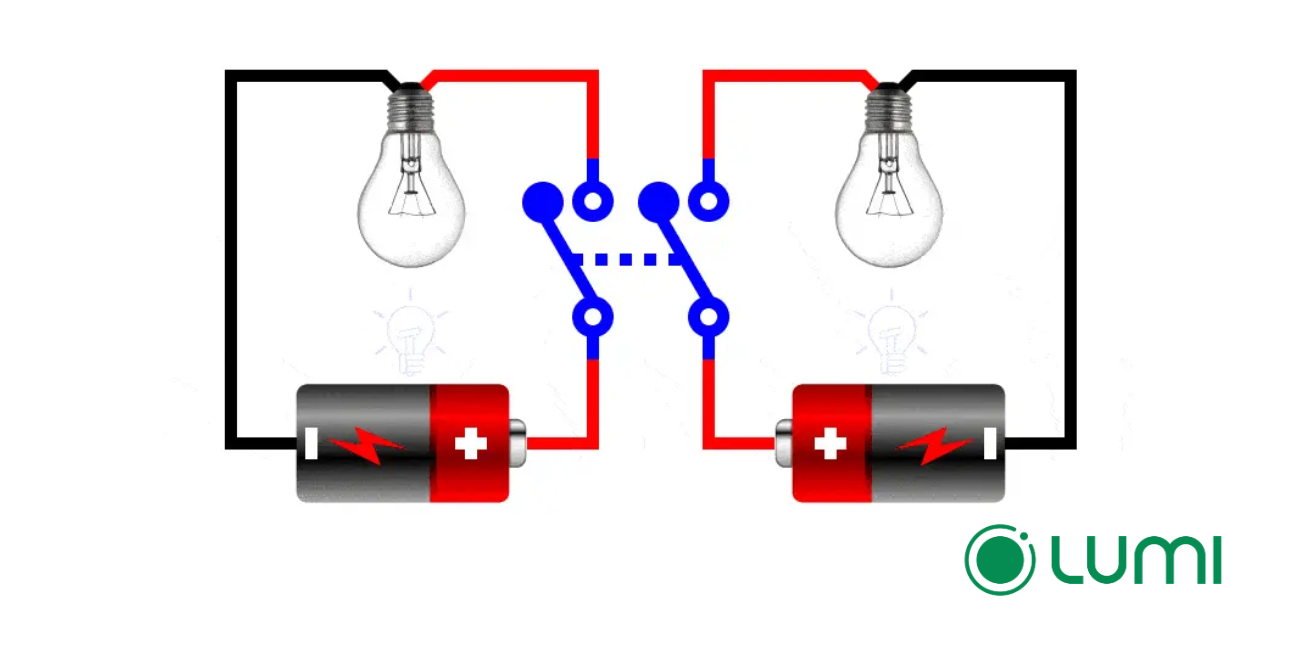

Công tắc 2 cực hoạt động dựa trên nguyên lý đóng/ngắt đồng thời hai dây dẫn điện, thường là dây pha và dây trung tính. Khi người dùng bật công tắc, cực động tiếp xúc với cực tĩnh, tạo ra mạch điện kín, cho phép dòng điện đi qua và cung cấp năng lượng cho thiết bị.

Khi tắt công tắc, hai cực tách rời, mạch điện bị ngắt hoàn toàn, dòng điện không thể lưu thông, thiết bị dừng hoạt động. Cơ chế này đảm bảo việc kiểm soát dòng điện hiệu quả hơn, đặc biệt là trong các hệ thống yêu cầu độ an toàn cao, bởi cả hai cực đều được cách ly khỏi nguồn điện khi tắt.

4. Ứng dụng thực tế

Với khả năng ngắt đồng thời cả dây pha và dây trung tính, công tắc 2 cực được sử dụng linh hoạt trong nhiều ứng dụng như:

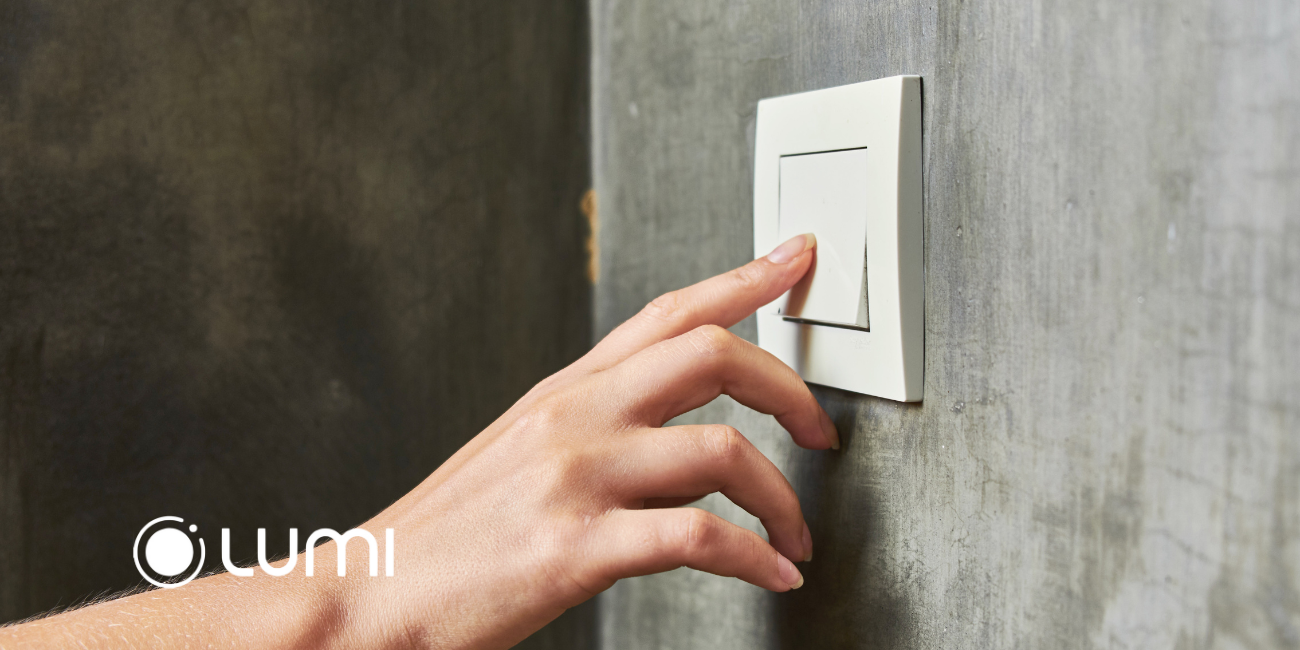

• Sử dụng trong các thiết bị gia đình như bình nóng lạnh, máy bơm, quạt hút hoặc các thiết bị công suất lớn nhằm đảm bảo an toàn cho người sử dụng, đặc biệt ở khu vực ẩm ướt như phòng tắm hay nhà bếp.
• Tại văn phòng, khách sạn, loại công tắc này được dùng để kiểm soát các hệ thống đèn chiếu sáng, điều hòa, nhằm ngắt hoàn toàn nguồn điện khi không sử dụng, tránh hao phí năng lượng.
• Trong công nghiệp, công tắc 2 cực giúp bảo vệ thiết bị khỏi tình trạng rò rỉ điện, chập cháy, đặc biệt tại các nhà máy hoặc công trình sử dụng điện ba pha, thiết bị công suất lớn.

Trong một số ứng dụng, công tắc 2 cực tỏ ra hiệu quả hơn công tắc 1 cực nhờ khả năng ngắt đồng thời cả dây pha và dây trung tính, cụ thể:

• Khi cần ngắt hoàn toàn dòng điện, tránh để thiết bị luôn trong trạng thái chờ, tiềm ẩn nguy cơ rò rỉ điện.
• Khi lắp đặt tại vị trí có độ ẩm cao hoặc nơi người dùng tiếp xúc trực tiếp với thiết bị điện.
• Khi điều khiển thiết bị tiêu thụ điện năng lớn hoặc có giá trị cao, đòi hỏi độ an toàn tuyệt đối.

5. Hướng dẫn lắp đặt & đấu dây công tắc 2 cực

5.1. Chuẩn bị dụng cụ và vật tư

Trước khi tiến hành lắp đặt, cần chuẩn bị đầy đủ các dụng cụ sau:

• Công tắc 2 cực phù hợp
• Tua vít, kìm điện, dao hoặc kéo tuốt dây
• Bút thử điện
• Băng keo cách điện
• Hộp đế âm hoặc đế nổi (tùy điều kiện lắp đặt)
• Dây dẫn điện đúng chuẩn kỹ thuật

5.2. Các bước lắp đặt chi tiết

• Bước 1: Chọn và đánh dấu vị trí lắp đặt

Xác định nơi muốn lắp công tắc, có thể là trên tường hoặc trong hộp điện. Sau đó, đánh dấu các vị trí cần khoan và luồn dây để việc thi công được chính xác, gọn gàng.

• Bước 2: Tạo mối nối

Dùng dao hoặc kìm chuyên dụng để tuốt lớp vỏ cách điện của dây, để lộ lõi đồng dài khoảng 1–1,5 cm. Cần thao tác cẩn thận để tránh làm đứt lõi bên trong.

• Bước 3: Đấu nối dây điện
  • Sử dụng bút thử điện để xác định dây nóng và dây nguội.
  • Đấu dây nóng vào một cực của công tắc.
  • Cực còn lại nối dây đi đến thiết bị cần điều khiển (ví dụ: đèn, quạt…).
  • Dây nguội được nối trực tiếp từ nguồn vào thiết bị.

• Bước 4: Lắp công tắc vào vị trí

Đặt công tắc vào đế (hộp âm hoặc hộp nổi) rồi dùng tua vít vặn chặt ốc cố định. Đảm bảo không để lõi đồng thừa ra ngoài nhằm tránh nguy cơ rò điện hay chập cháy.

• Bước 5: Kiểm tra sau lắp đặt

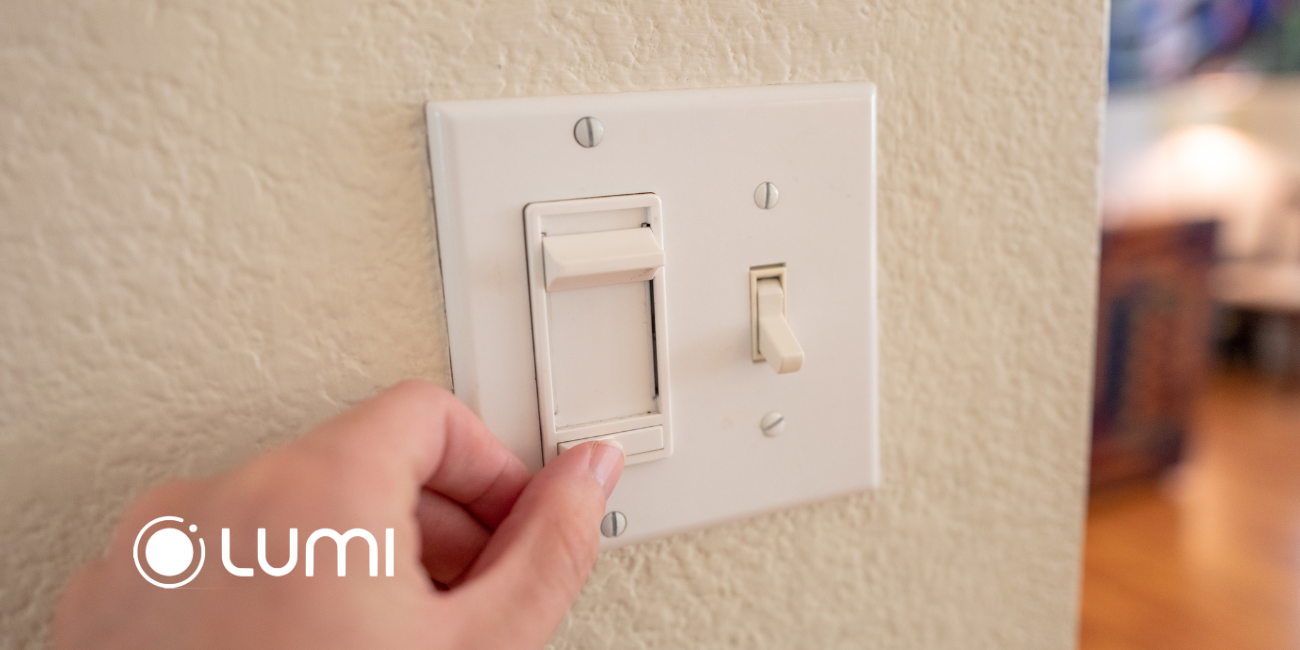

Sau khi hoàn tất đấu nối, bật nguồn điện tổng. Thử bật/tắt công tắc để kiểm tra xem thiết bị hoạt động ổn định hay chưa.

5.3. Cảnh báo an toàn và lưu ý

Dưới đây là một số lưu ý để lắp đặt công tắc 2 cực đảm bảo an toàn:

• Tắt nguồn điện hoàn toàn trước khi lắp đặt.
• Không để lõi đồng hở ngoài thiết bị.
• Dùng băng keo cách điện quấn kỹ các điểm nối.
• Nếu không có chuyên môn, nên nhờ kỹ thuật viên hỗ trợ.

6. Lưu ý sử dụng & bảo trì

6.1. Các lỗi thường gặp và cách khắc phục

Dưới đây là một số lỗi thường gặp khi lắp đặt công tắc 2 cực:

• Công tắc không hoạt động: Nguyên nhân có thể do tiếp điểm bị oxi hóa hoặc dây điện lỏng. Nên kiểm tra lại điểm đấu nối và vệ sinh nhẹ nhàng phần tiếp điểm bằng dụng cụ chuyên dụng.
• Công tắc bị lỏng hoặc lệch khỏi vị trí: Thường xảy ra khi lắp đặt không chắc chắn. Cần tháo ra và bắt lại ốc cố định đúng kỹ thuật.
• Tiếng lách cách bất thường hoặc công tắc phát nhiệt: Đây có thể là dấu hiệu của tiếp xúc kém hoặc quá tải. Trong trường hợp này, nên ngắt điện và gọi thợ chuyên môn để xử lý kịp thời.

6.2. Lưu ý trong bảo quản công tắc 2 cực

• Nên kiểm tra công tắc định kỳ mỗi 6 tháng – 1 năm để đảm bảo không có dấu hiệu rò điện, hư hỏng vỏ nhựa hoặc tiếp điểm.
• Lau chùi bụi bẩn ở bề mặt công tắc bằng khăn khô, tránh dùng nước hoặc hóa chất lỏng có thể gây chập mạch.
• Với công tắc sử dụng thường xuyên (ví dụ ở khu vực bếp, phòng khách), nên tăng tần suất kiểm tra.

6.3. Thời điểm nên thay mới

• Khi công tắc có dấu hiệu chập chờn, phát nhiệt, rít khi nhấn hoặc vỡ vỏ.
• Khi phát hiện công tắc đã quá cũ (trên 5 năm sử dụng) hoặc không còn đáp ứng an toàn điện, nên chủ động thay thế để đảm bảo an toàn cho cả hệ thống.

7. Thương hiệu & sản phẩm công tắc 2 cực uy tín

Trên thị trường hiện nay, có đa dạng các loại công tắc điện 2 cực đến từ những thương hiệu uy tín cả trong và ngoài nước như: Philips, Panasonic, Sino,…

Bên canh các sản phẩm công tắc 2 cực, dòng sản phẩm Công tắc thông minh cũng đang được rất nhiều khách hàng ưa chuộng nhờ vào sự tiện lợi cũng như an toàn, tiết kiệm năng lượng mà nó mang lại. Trong đó, công tắc điện thông minh Lumi rất được khách hàng ưa chuộng nhờ vào hệ sinh thái giải pháp toàn diện, thiết kế công tắc sang trọng với các tính năng hiện đại để đáp ứng mọi nhu cầu khách hàng.

Công tắc điện thông minh Lumi rất được khách hàng ưa chuộng nhờ vào hệ sinh thái giải pháp toàn diện

Không chỉ đảm bảo an toàn tuyệt đối cho người sử dụng và hệ thống thiết bị điện, công tắc thông minh của Lumi còn sở hữu nhiều tính năng vượt trội:

• Bật/tắt thiết bị bằng cách chạm nhẹ trên nút công tắc cảm ứng
• Điều khiển các thiết bị điện từ xa qua smartphone: Bật/tắt, điều chỉnh đèn điện, điều hòa, TV, rèm cửa, cửa cuốn, cửa cổng
• Giám sát, theo dõi lịch sử hoạt động của các thiết bị điện từ xa
• Điều khiển các thiết bị điện bằng giọng nói
• Lên lịch bật/ tắt bình nóng lạnh, rèm cửa, đèn… theo lịch sinh hoạt của gia đình
• Thiết lập Rule cho các thiết bị thông minh hoạt động đồng thời, hoặc làm tín hiệu đầu vào, đầu ra để thiết lập các kịch bản sống thông minh như ăn tối, về nhà…

Lumi sở hữu đội ngũ kỹ thuật viên có chuyên môn cao và có hệ thống 150 nhà phân phối, đại lý trên khắp 63 tỉnh thành sẵn sàng hỗ trợ khảo sát tại công trình và tư vấn thiết kế giải pháp công tắc 2 cực phù hợp với mọi nhu cầu sử dụng thực tế. Liên hệ ngay với Lumi để trải nghiệm nâng tầm không gian sống:
