Aptomat là gì? Cấu tạo, nguyên lý hoạt động, phân loại và cách chọn aptomat phù hợp

Hầu hết các hệ thống điện hiện nay, từ nhà ở, chung cư đến nhà xưởng hay văn phòng đều được lắp đặt aptomat để bảo vệ an toàn điện. Tuy nhiên, nhiều người chỉ biết aptomat là thiết bị “nhảy khi quá tải” mà chưa hiểu rõ chức năng, nguyên lý hoạt động cũng như cách lựa chọn phù hợp.

Việc hiểu đúng về aptomat không chỉ giúp bạn sử dụng hệ thống điện an toàn hơn mà còn tránh được những sai lầm phổ biến như chọn sai dòng định mức, sử dụng không đúng mục đích hoặc bỏ qua các dấu hiệu cảnh báo sự cố điện.

Trong bài viết này, bạn sẽ tìm hiểu aptomat là gì, cấu tạo của thiết bị, nguyên lý hoạt động, các loại aptomat phổ biến cũng như cách lựa chọn phù hợp cho từng nhu cầu sử dụng.

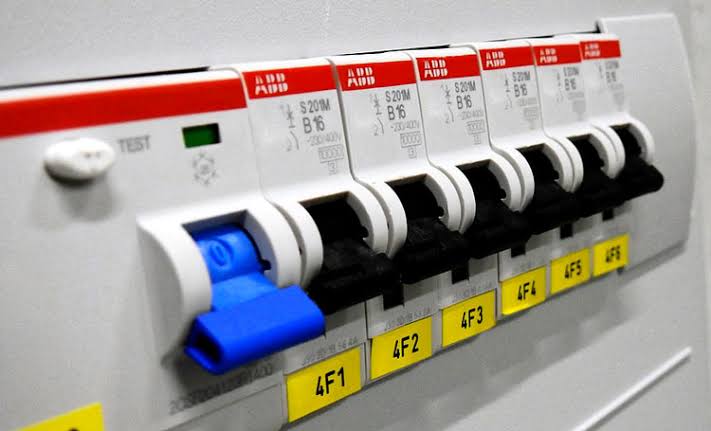

1. Aptomat là gì? Aptomat dùng để làm gì?

Aptomat (hay CB – Circuit Breaker hoặc cầu dao tự động) là thiết bị đóng cắt và bảo vệ mạch điện, có khả năng tự động ngắt nguồn điện khi phát hiện sự cố như quá tải, ngắn mạch hoặc rò điện (ở một số dòng aptomat).

Khác với cầu dao thông thường chỉ dùng để bật hoặc tắt nguồn điện bằng tay, aptomat luôn theo dõi tình trạng của dòng điện. Khi phát hiện dòng điện vượt quá giới hạn an toàn, thiết bị sẽ tự động cắt mạch nhằm hạn chế hư hỏng cho hệ thống điện và giảm nguy cơ cháy nổ.

Có thể hình dung aptomat giống như một “người bảo vệ” của hệ thống điện. Trong điều kiện bình thường, thiết bị cho phép dòng điện đi qua để các thiết bị hoạt động. Khi xảy ra sự cố, aptomat sẽ ngắt điện trong thời gian rất ngắn để ngăn chặn hậu quả lan rộng.

1.1. Aptomat có chức năng gì?

Tùy từng loại, aptomat có thể thực hiện một hoặc nhiều chức năng sau:

• Bảo vệ khi quá tải.
• Bảo vệ khi ngắn mạch (chập điện).
• Bảo vệ khi rò điện, chống điện giật (RCCB, RCBO).
• Đóng và ngắt nguồn điện khi cần bảo trì hoặc sửa chữa.

Nhờ đó, aptomat giúp hệ thống điện vận hành ổn định và giảm đáng kể nguy cơ hư hỏng thiết bị hoặc mất an toàn điện.

1.2. Vì sao mọi hệ thống điện đều cần aptomat?

Nếu không có aptomat, các sự cố điện như quá tải hoặc chập điện sẽ không được ngắt kịp thời. Dòng điện lớn có thể làm dây dẫn quá nóng, chảy lớp cách điện, gây hư hỏng thiết bị hoặc dẫn đến cháy nổ.

Đặc biệt, với các gia đình sử dụng nhiều thiết bị công suất lớn như điều hòa, bếp từ, bình nóng lạnh hay máy bơm, việc lắp đặt aptomat phù hợp gần như là yêu cầu bắt buộc để đảm bảo an toàn.

Aptomat bảo vệ những gì?

Đối tượng	Vai trò của aptomat
Dây dẫn điện	Ngăn quá nhiệt khi quá tải hoặc ngắn mạch
Thiết bị điện	Hạn chế hư hỏng do dòng điện bất thường
Người sử dụng	Giảm nguy cơ điện giật (với RCCB, RCBO)
Hệ thống điện	Ngăn sự cố lan sang các nhánh khác

Lưu ý: Aptomat không thay thế hoàn toàn các thiết bị bảo vệ khác. Để đảm bảo an toàn tối đa, hệ thống điện cần được thiết kế đúng kỹ thuật, sử dụng dây dẫn phù hợp và lắp đặt các thiết bị bảo vệ theo đúng tiêu chuẩn.

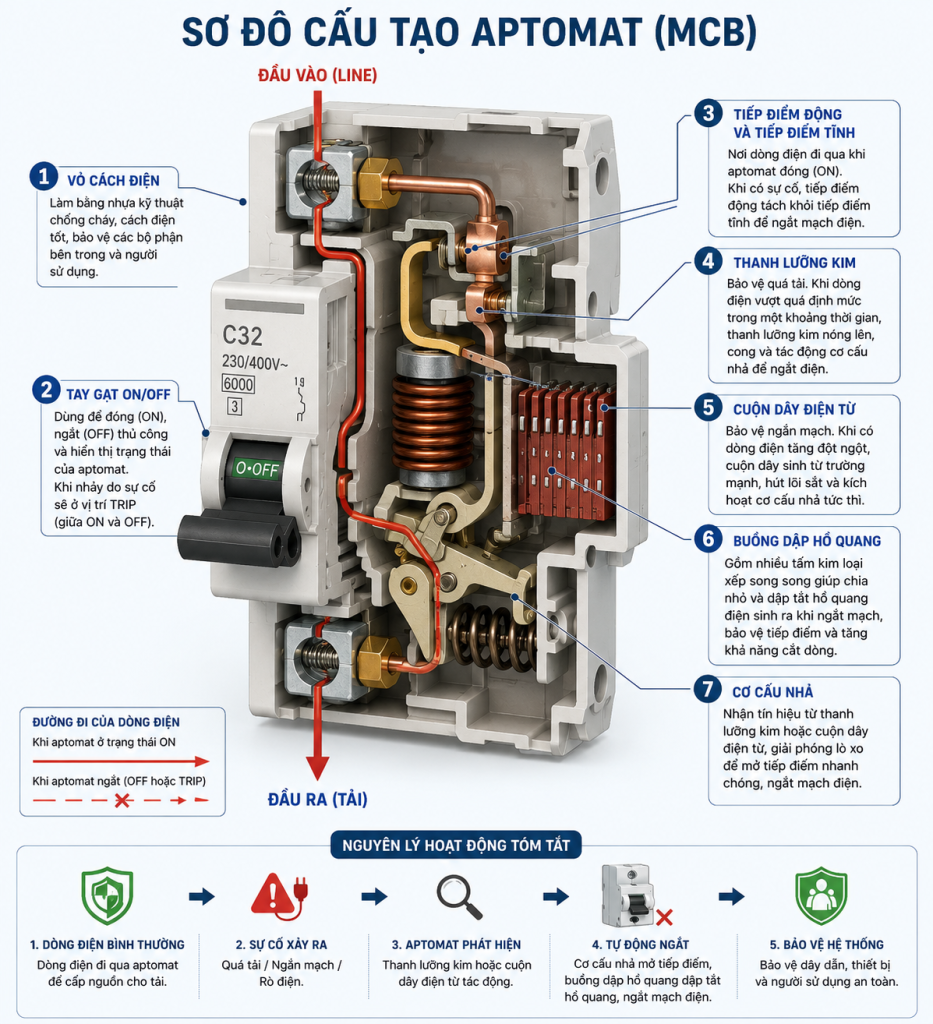

2. Cấu tạo của aptomat

Mặc dù có nhiều loại aptomat khác nhau, nhưng hầu hết đều được cấu tạo từ các bộ phận chính giống nhau. Mỗi bộ phận đảm nhận một chức năng riêng và phối hợp với nhau để phát hiện sự cố cũng như ngắt điện nhanh chóng.

Các bộ phận chính của aptomat

Bộ phận	Chức năng
Vỏ cách điện	Bảo vệ các linh kiện bên trong và đảm bảo an toàn khi sử dụng.
Tay gạt ON/OFF	Đóng hoặc ngắt nguồn điện bằng tay, đồng thời hiển thị trạng thái hoạt động của aptomat.
Tiếp điểm động và tiếp điểm tĩnh	Cho phép hoặc ngắt dòng điện đi qua mạch.
Thanh lưỡng kim	Phát hiện hiện tượng quá tải nhờ sự giãn nở khi nhiệt độ tăng.
Cuộn dây điện từ	Phản ứng nhanh khi xảy ra ngắn mạch để kích hoạt cơ cấu ngắt.
Buồng dập hồ quang	Dập tắt hồ quang điện phát sinh khi aptomat ngắt tải.
Cơ cấu nhả	Điều khiển việc mở tiếp điểm khi nhận tín hiệu từ thanh lưỡng kim hoặc cuộn dây điện từ.

Các bộ phận này hoạt động như một hệ thống thống nhất. Trong điều kiện bình thường, tiếp điểm luôn đóng để cấp điện cho thiết bị. Khi phát hiện quá tải hoặc ngắn mạch, thanh lưỡng kim hoặc cuộn dây điện từ sẽ tác động đến cơ cấu nhả, làm tiếp điểm mở ra và cắt nguồn điện.

Nhờ cơ chế này, aptomat có thể phản ứng trong thời gian rất ngắn, giúp hạn chế hư hỏng cho dây dẫn, thiết bị điện và giảm nguy cơ xảy ra sự cố nghiêm trọng. Sau khi hiểu cấu tạo, câu hỏi tiếp theo là vì sao aptomat có thể tự động nhảy khi quá tải hoặc ngắn mạch? Câu trả lời sẽ được giải thích trong phần Nguyên lý hoạt động của aptomat.

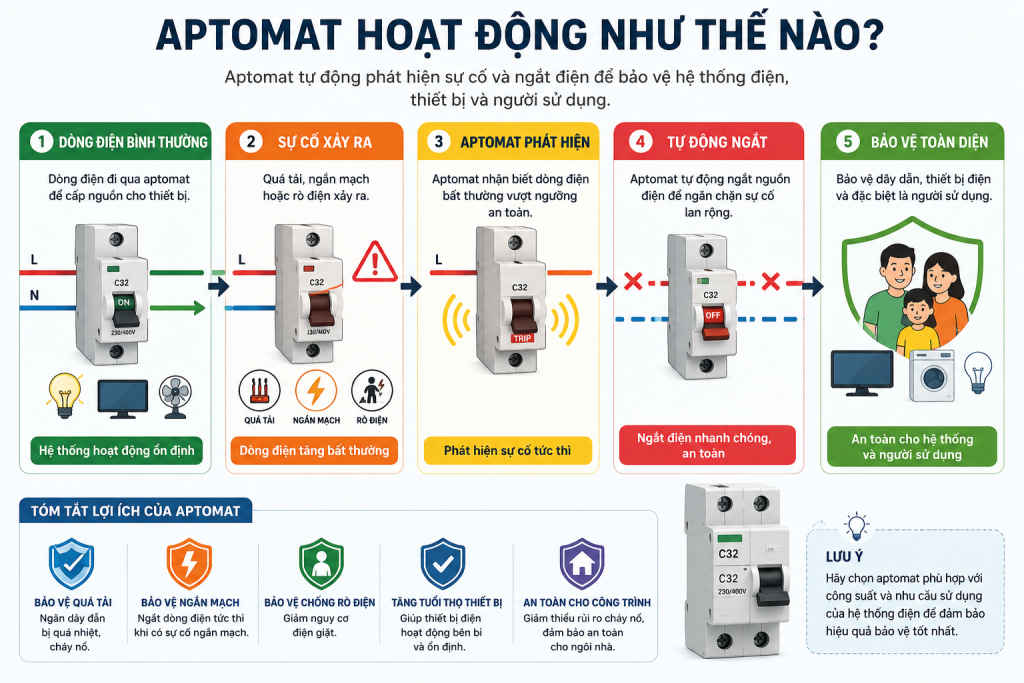

3. Nguyên lý hoạt động của aptomat

Aptomat hoạt động dựa trên cơ chế giám sát liên tục dòng điện trong mạch. Khi dòng điện nằm trong giới hạn an toàn, thiết bị sẽ duy trì trạng thái đóng để cấp điện cho các thiết bị sử dụng. Ngược lại, nếu phát hiện quá tải, ngắn mạch hoặc rò điện (đối với RCCB, RCBO), aptomat sẽ tự động ngắt nguồn để bảo vệ hệ thống.

Quá trình này diễn ra hoàn toàn tự động và chỉ mất từ vài mili giây đến vài giây tùy theo loại sự cố.

3.1. Hoạt động khi quá tải

Quá tải xảy ra khi tổng công suất của các thiết bị vượt quá khả năng chịu tải của mạch điện trong một khoảng thời gian.

Lúc này, thanh lưỡng kim bên trong aptomat sẽ nóng lên và dần biến dạng. Khi đạt đến ngưỡng cài đặt, thanh lưỡng kim sẽ kích hoạt cơ cấu nhả, làm tiếp điểm mở ra và cắt nguồn điện.

Đây là lý do aptomat thường không nhảy ngay lập tức khi quá tải nhẹ mà sẽ có một khoảng thời gian trễ nhất định.

3.2. Hoạt động khi ngắn mạch

Ngắn mạch (chập điện) là sự cố khiến dòng điện tăng đột biến trong thời gian rất ngắn.

Khi đó, cuộn dây điện từ sẽ tạo ra từ trường mạnh, tác động ngay đến cơ cấu nhả để mở tiếp điểm. Quá trình này diễn ra gần như tức thì, giúp hạn chế hồ quang điện và giảm nguy cơ cháy nổ.

3.3. Hoạt động khi rò điện

Ở các dòng aptomat chống rò như RCCB hoặc RCBO, thiết bị sẽ liên tục so sánh dòng điện đi vào và đi ra của mạch.

Nếu phát hiện sự chênh lệch vượt quá giá trị cho phép (ví dụ 30mA), aptomat sẽ tự động cắt điện nhằm giảm nguy cơ điện giật cho người sử dụng.

Lưu ý: Nếu aptomat thường xuyên bị nhảy dù không sử dụng nhiều thiết bị điện, bạn không nên chỉ bật lại nhiều lần. Đây có thể là dấu hiệu của quá tải, rò điện hoặc thiết bị điện bị lỗi và cần được kiểm tra trước khi tiếp tục sử dụng.

4. Các loại aptomat phổ biến hiện nay

Không phải tất cả aptomat đều có chức năng giống nhau. Tùy vào khả năng bảo vệ, dòng điện định mức và môi trường sử dụng, aptomat được chia thành nhiều loại khác nhau.

Dưới đây là những dòng aptomat phổ biến nhất hiện nay.

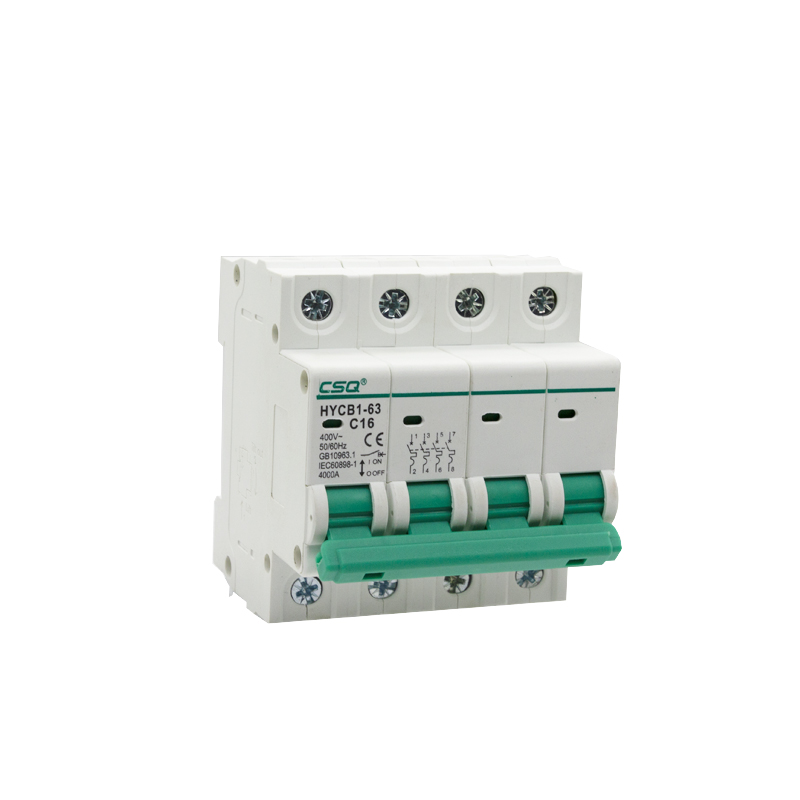

4.1. MCB (Miniature Circuit Breaker)

MCB là loại aptomat được sử dụng nhiều nhất trong hệ thống điện dân dụng.

Thiết bị có chức năng bảo vệ quá tải và ngắn mạch, phù hợp với các mạch điện có dòng định mức nhỏ như chiếu sáng, ổ cắm hoặc thiết bị điện trong gia đình.

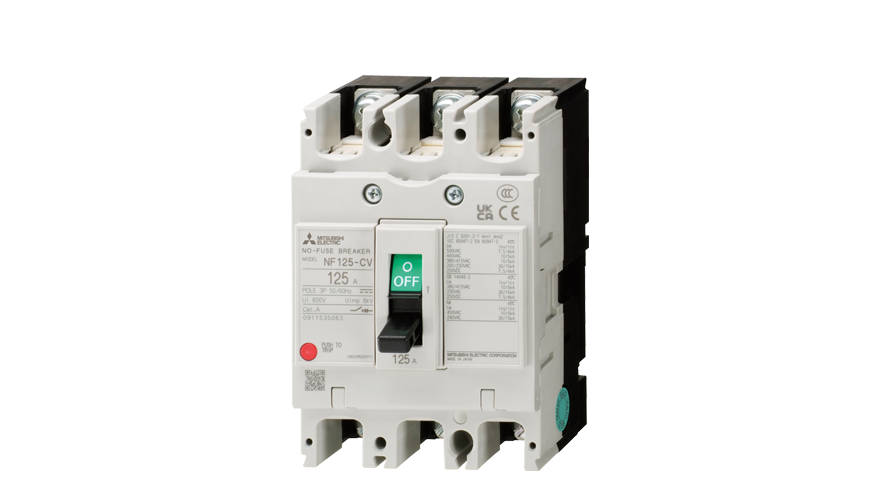

4.2. MCCB (Molded Case Circuit Breaker)

MCCB có khả năng chịu dòng điện lớn hơn MCB và thường được sử dụng trong:

• Nhà xưởng.
• Tòa nhà.
• Hệ thống điện công nghiệp.
• Tủ điện tổng.

Một số dòng MCCB còn cho phép điều chỉnh dòng tác động để phù hợp với từng hệ thống.

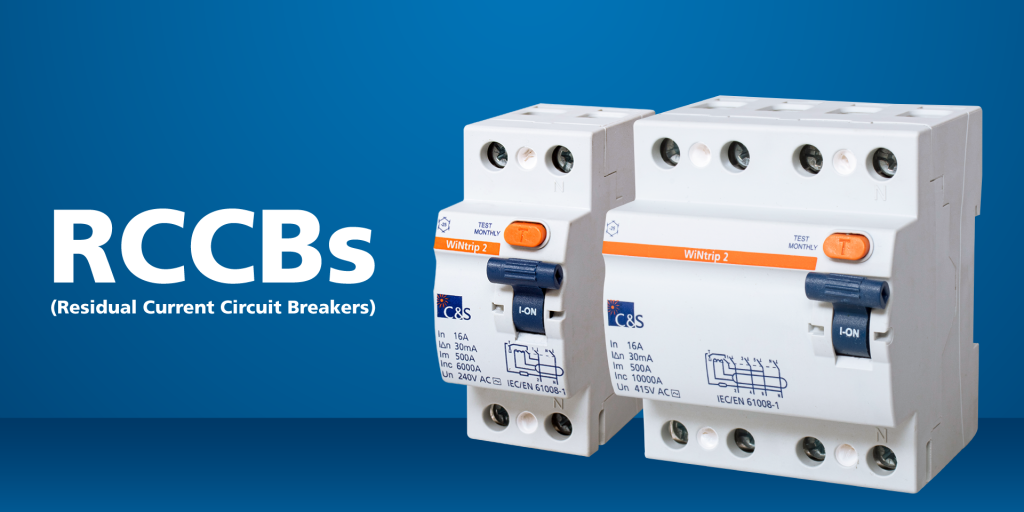

4.3. RCCB (Residual Current Circuit Breaker)

RCCB chuyên dùng để chống rò điện và chống điện giật.

Khác với MCB, RCCB không có chức năng bảo vệ quá tải hoặc ngắn mạch, vì vậy thường được kết hợp với MCB trong cùng một hệ thống điện.

4.4. RCBO (Residual Current Breaker with Overcurrent Protection)

RCBO là thiết bị tích hợp cả hai chức năng:

• Bảo vệ quá tải và ngắn mạch.
• Bảo vệ chống rò điện.

Đây là lựa chọn được nhiều gia đình hiện nay ưu tiên sử dụng vì giúp tiết kiệm không gian trong tủ điện và nâng cao mức độ an toàn.

So sánh nhanh các loại aptomat

Loại	Quá tải	Ngắn mạch	Chống rò điện	Ứng dụng
MCB	✓	✓	✗	Nhà ở, căn hộ
MCCB	✓	✓	✗	Nhà xưởng, công nghiệp
RCCB	✗	✗	✓	Chống điện giật
RCBO	✓	✓	✓	Gia đình, văn phòng

Sau khi biết các loại aptomat, điều nhiều người quan tâm tiếp theo là ý nghĩa của các ký hiệu như C20, B16, 6kA hay 30mA trên thân aptomat. Đây cũng là cơ sở quan trọng để lựa chọn đúng thiết bị cho từng hệ thống điện.

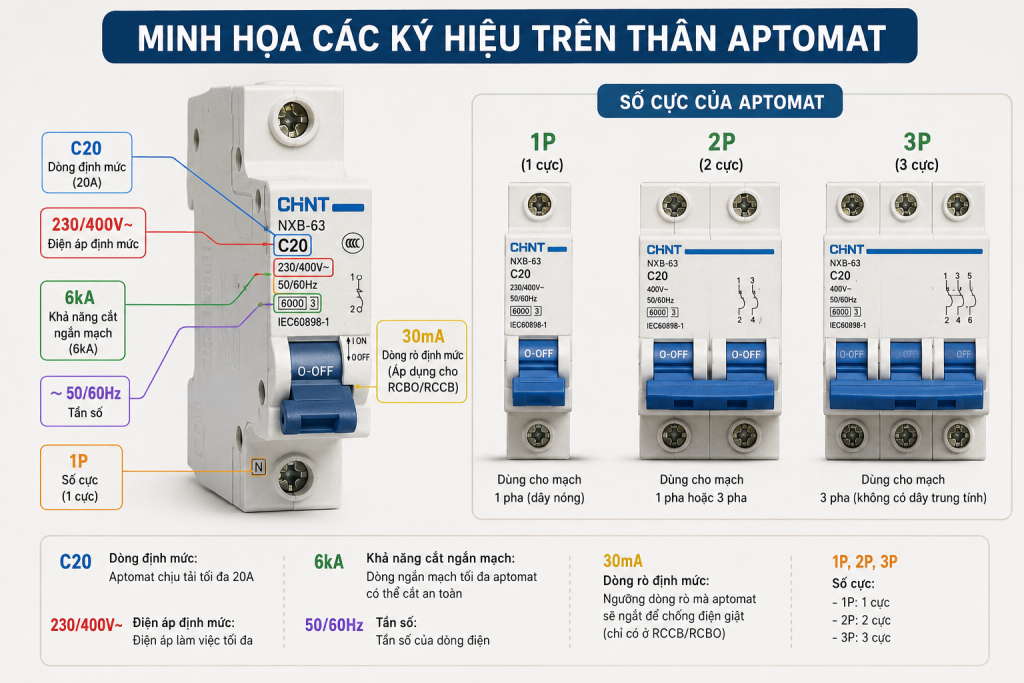

5. Cách đọc thông số trên aptomat

Trên thân mỗi aptomat đều có nhiều ký hiệu kỹ thuật như C20, B16, 230/400V, 6kA hay 30mA. Những thông số này cho biết khả năng bảo vệ, dòng điện định mức và phạm vi sử dụng của thiết bị. Hiểu đúng ý nghĩa của chúng sẽ giúp bạn lựa chọn aptomat phù hợp và tránh những sai sót khi lắp đặt.

5.1. Dòng điện định mức (In)

Đây là thông số phổ biến nhất, thường được thể hiện bằng các giá trị như:

• 6A
• 10A
• 16A
• 20A
• 32A
• 40A
• 63A

Thông số này cho biết dòng điện tối đa mà aptomat có thể làm việc liên tục trong điều kiện bình thường.

Ví dụ:

• C16: Aptomat có dòng định mức 16A.
• C32: Aptomat có dòng định mức 32A.

5.2. Đặc tuyến B, C và D

Chữ cái đứng trước dòng định mức thể hiện đặc tuyến tác động của aptomat.

Đặc tuyến	Đặc điểm	Ứng dụng
B	Nhạy, ngắt nhanh	Chiếu sáng, tải dân dụng nhỏ
C	Phổ biến nhất	Nhà ở, văn phòng, điều hòa
D	Chịu dòng khởi động lớn	Động cơ, máy bơm, thiết bị công nghiệp

Đối với hệ thống điện gia đình, đặc tuyến C là lựa chọn được sử dụng nhiều nhất.

5.3. Điện áp định mức

Thông số 230V hoặc 230/400V cho biết điện áp làm việc của aptomat.

• 230V: Hệ thống điện 1 pha.
• 230/400V: Có thể sử dụng cho cả điện 1 pha và 3 pha tùy cấu hình.

5.4. Khả năng cắt ngắn mạch (kA)

Thông số như:

• 4.5kA
• 6kA
• 10kA

thể hiện khả năng ngắt dòng ngắn mạch tối đa của aptomat mà không bị hư hỏng.

Trong hệ thống điện dân dụng, aptomat 6kA là loại được sử dụng khá phổ biến.

5.5. Dòng rò (mA)

Đối với RCCB hoặc RCBO, bạn sẽ thấy các thông số như:

• 30mA
• 100mA
• 300mA

Trong đó:

• 30mA: Thường dùng để bảo vệ chống điện giật cho người.
• 100mA – 300mA: Chủ yếu dùng để bảo vệ chống cháy do rò điện.

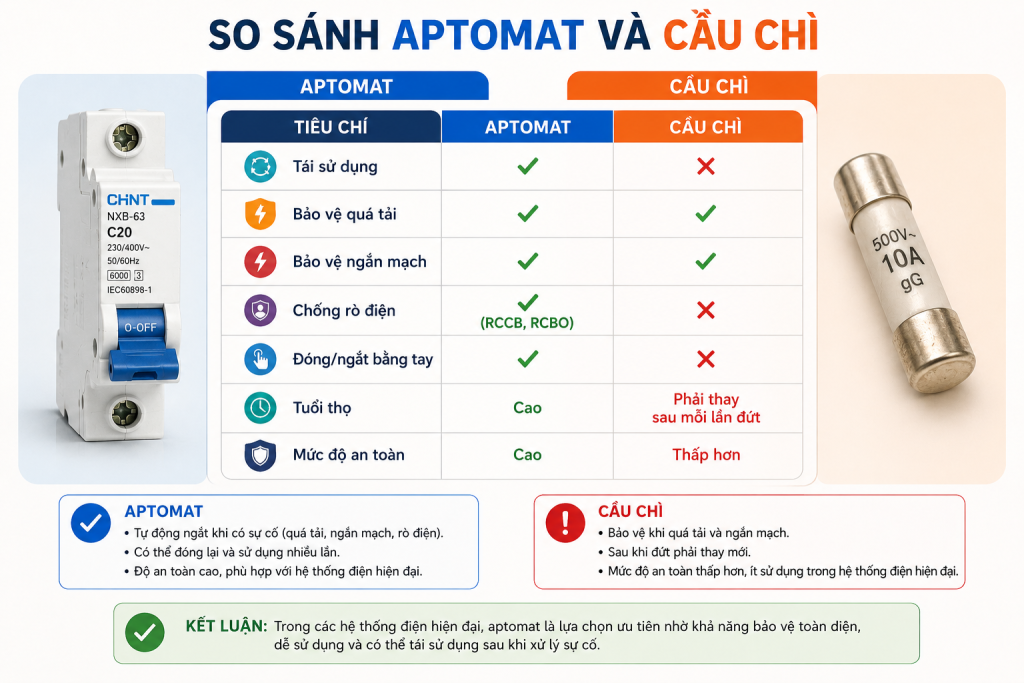

6. Aptomat khác gì cầu chì?

Cả aptomat và cầu chì đều là thiết bị bảo vệ mạch điện khi xảy ra quá tải hoặc ngắn mạch. Tuy nhiên, nguyên lý hoạt động và khả năng sử dụng của hai thiết bị hoàn toàn khác nhau. Cầu chì hoạt động bằng cách làm nóng chảy dây chảy bên trong khi dòng điện vượt quá giới hạn cho phép. Sau khi đứt, cầu chì không thể sử dụng lại mà phải thay mới.

Trong khi đó, aptomat sử dụng cơ cấu cơ khí kết hợp với thanh lưỡng kim và cuộn dây điện từ để tự động ngắt mạch. Sau khi xử lý xong sự cố, người dùng chỉ cần gạt tay cầm về vị trí ON để tiếp tục sử dụng mà không cần thay thế thiết bị.

Tiêu chí	Aptomat	Cầu chì
Tái sử dụng	✔	✘
Bảo vệ quá tải	✔	✔
Bảo vệ ngắn mạch	✔	✔
Chống rò điện	✔ (RCCB, RCBO)	✘
Đóng/ngắt bằng tay	✔	✘
Tuổi thọ	Cao	Phải thay sau mỗi lần đứt
Mức độ an toàn	Cao	Thấp hơn

7. Aptomat bị nhảy thì nên kiểm tra gì trước?

Aptomat bị nhảy không phải lúc nào cũng đồng nghĩa với việc thiết bị bị hỏng. Trong nhiều trường hợp, đây là dấu hiệu cho thấy hệ thống điện đang gặp sự cố và cần được kiểm tra trước khi đóng điện trở lại.

Quy trình kiểm tra được khuyến nghị:

Aptomat bị nhảy

↓

Bước 1: Tắt toàn bộ thiết bị điện đang sử dụng.

↓

Bước 2: Đóng lại aptomat.

• Nếu aptomat vẫn không giữ được trạng thái ON → Có thể đang xảy ra ngắn mạch hoặc rò điện trên đường dây.
• Nếu aptomat giữ được trạng thái ON → Chuyển sang bước 3.

↓

Bước 3: Bật từng thiết bị điện lần lượt.

↓

Nếu aptomat nhảy ngay sau khi bật một thiết bị cụ thể, nhiều khả năng thiết bị đó đang bị quá tải hoặc gặp lỗi cách điện.

Lưu ý an toàn: Nếu aptomat liên tục bị nhảy dù đã ngắt toàn bộ tải hoặc xuất hiện mùi khét, tia lửa điện hay dây dẫn nóng bất thường, không nên tiếp tục đóng điện nhiều lần. Hãy ngắt nguồn và liên hệ kỹ thuật viên để kiểm tra.

8. Góc nhìn chuyên gia: 5 sai lầm phổ biến khi chọn aptomat

Nhiều sự cố điện không xuất phát từ chất lượng aptomat mà đến từ việc lựa chọn hoặc lắp đặt không đúng.

1. Chọn aptomat có dòng định mức quá lớn

Không ít người nghĩ rằng aptomat càng nhiều Ampe thì càng ít bị nhảy. Thực tế, nếu dòng định mức quá cao so với khả năng chịu tải của dây dẫn, aptomat có thể không kịp ngắt khi dây điện đã quá nóng, làm tăng nguy cơ cháy chập.

2. Chỉ chọn theo công suất thiết bị

Ngoài công suất tải, cần xem xét cả tiết diện dây dẫn, đặc tuyến của aptomat và khả năng cắt ngắn mạch để đảm bảo hệ thống hoạt động an toàn.

3. Không sử dụng aptomat chống rò ở khu vực ẩm ướt

Các vị trí như phòng tắm, nhà bếp hoặc khu vực ngoài trời nên ưu tiên sử dụng RCBO hoặc RCCB để giảm nguy cơ điện giật.

4. Mua aptomat không rõ nguồn gốc

Những sản phẩm kém chất lượng có thể không đạt đúng dòng định mức hoặc khả năng cắt như công bố, làm giảm hiệu quả bảo vệ khi xảy ra sự cố.

5. Tự ý thay aptomat khi chưa xác định nguyên nhân

Nếu aptomat thường xuyên bị nhảy, việc thay thiết bị mới chưa chắc giải quyết được vấn đề. Nguyên nhân có thể nằm ở dây dẫn, tải điện hoặc thiết bị đang sử dụng. Vì vậy, cần kiểm tra toàn bộ hệ thống trước khi quyết định thay thế.

Khuyến nghị: Hãy lựa chọn aptomat từ các thương hiệu uy tín và lắp đặt theo đúng thiết kế của hệ thống điện. Nếu không có kinh nghiệm, bạn nên tham khảo ý kiến của kỹ thuật viên hoặc đơn vị thi công điện để đảm bảo an toàn và hiệu quả sử dụng lâu dài.

Kết luận

Aptomat là thiết bị bảo vệ không thể thiếu trong mọi hệ thống điện hiện đại. Nhờ khả năng tự động ngắt khi quá tải, ngắn mạch hoặc rò điện, aptomat giúp bảo vệ dây dẫn, thiết bị điện và giảm nguy cơ mất an toàn cho người sử dụng.

Khi lựa chọn aptomat, bạn cần quan tâm đến loại thiết bị, dòng định mức, khả năng cắt ngắn mạch và môi trường sử dụng thay vì chỉ dựa vào giá thành hoặc dòng điện lớn hay nhỏ. Một aptomat được lựa chọn đúng và lắp đặt đúng kỹ thuật sẽ giúp hệ thống điện vận hành ổn định, an toàn và bền bỉ trong nhiều năm.
