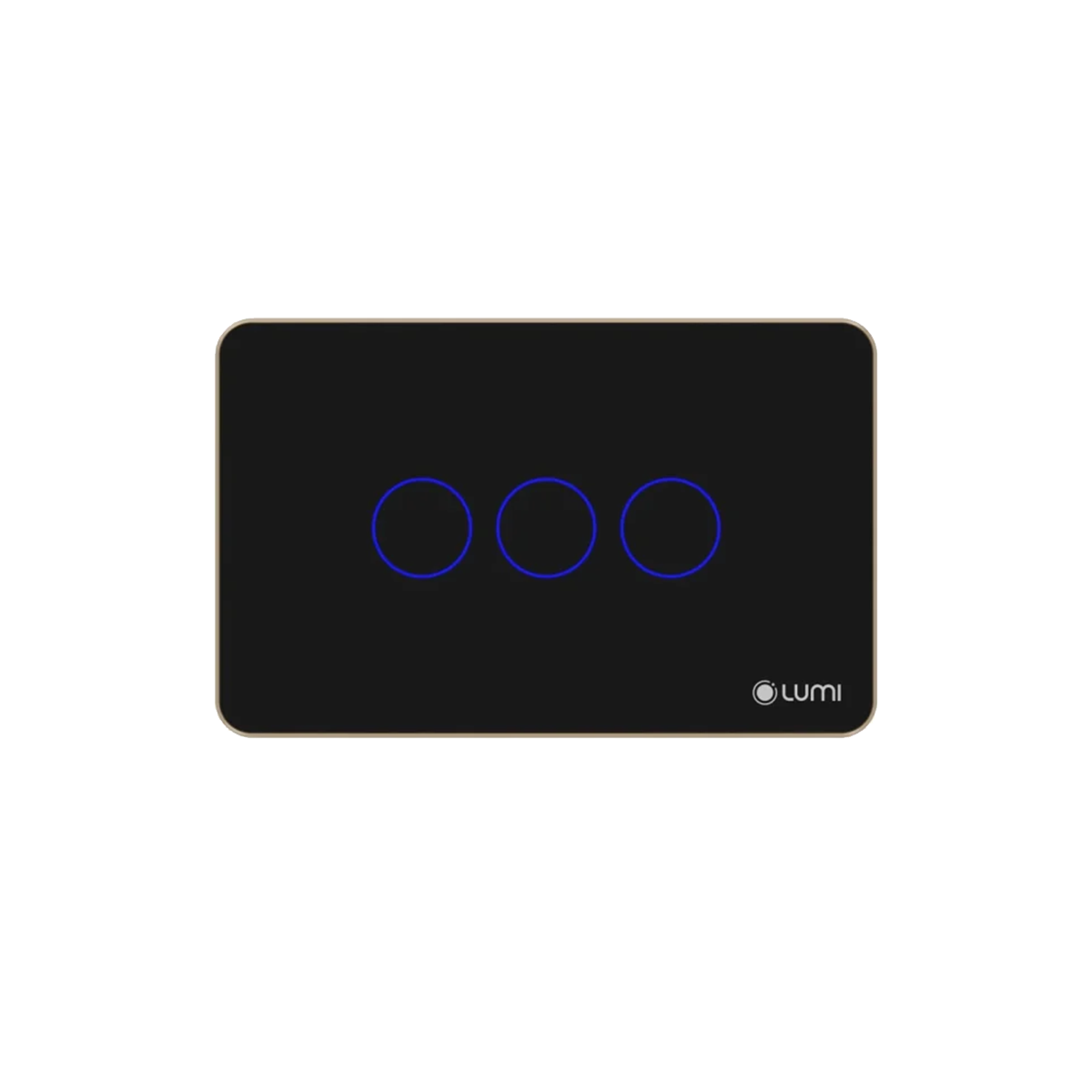

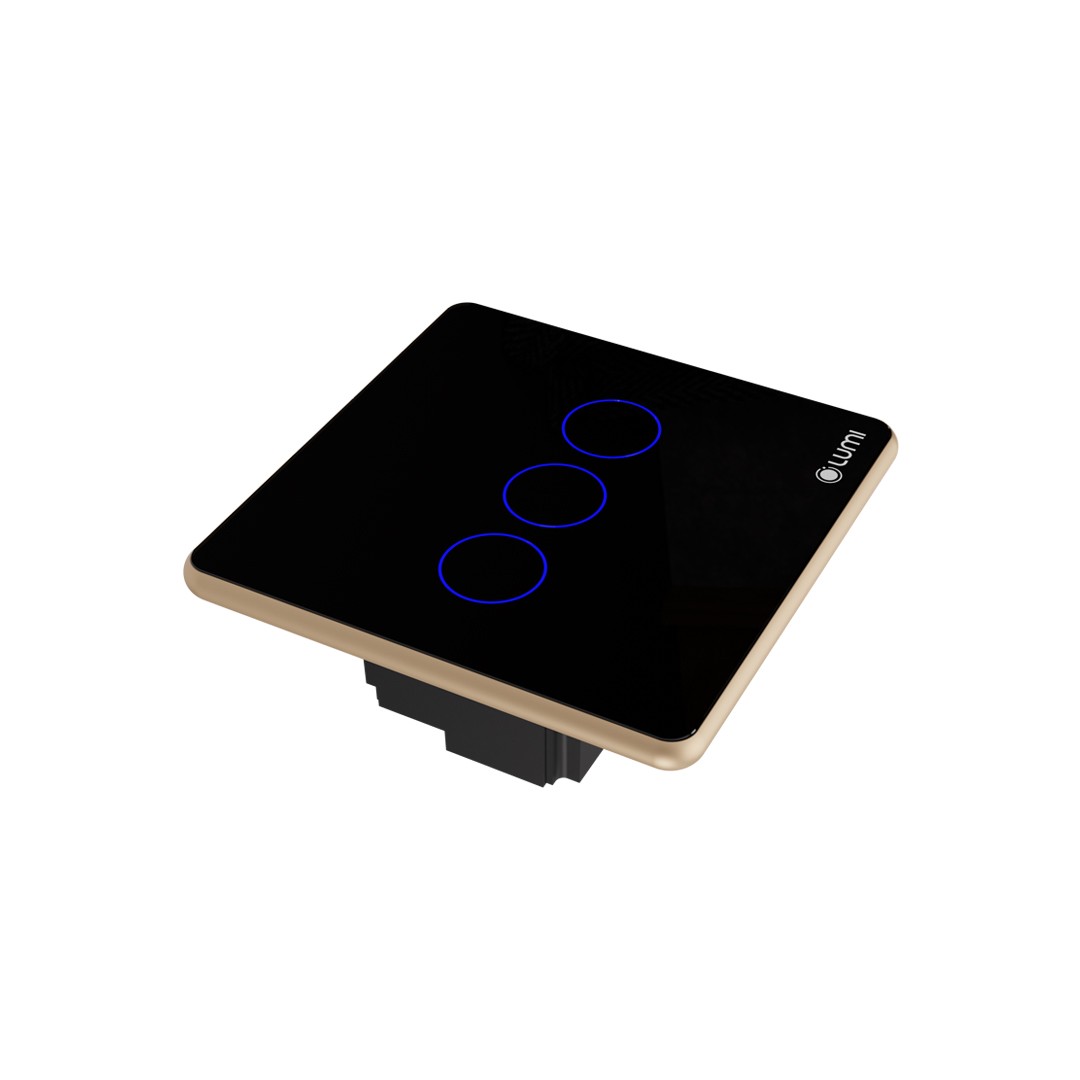

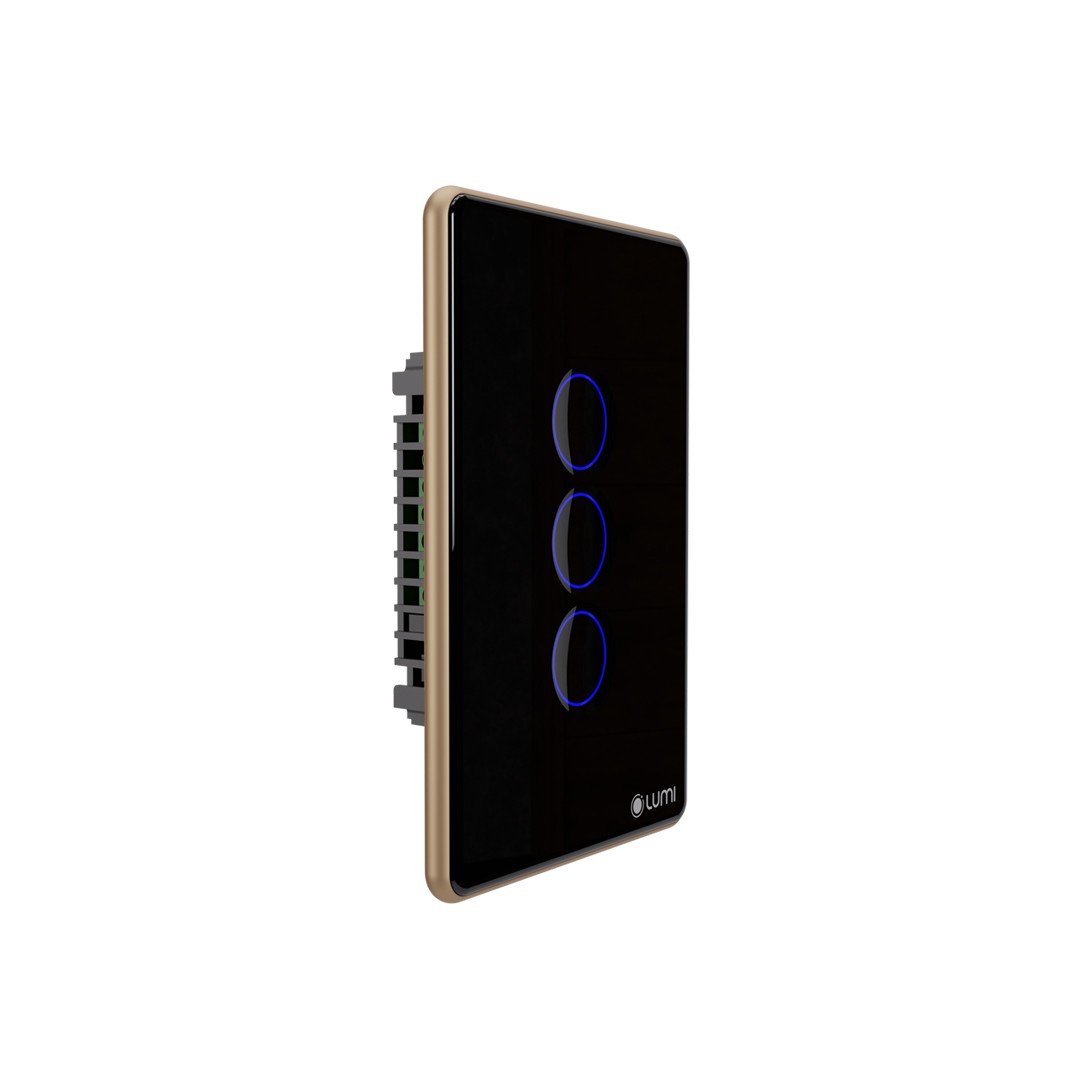

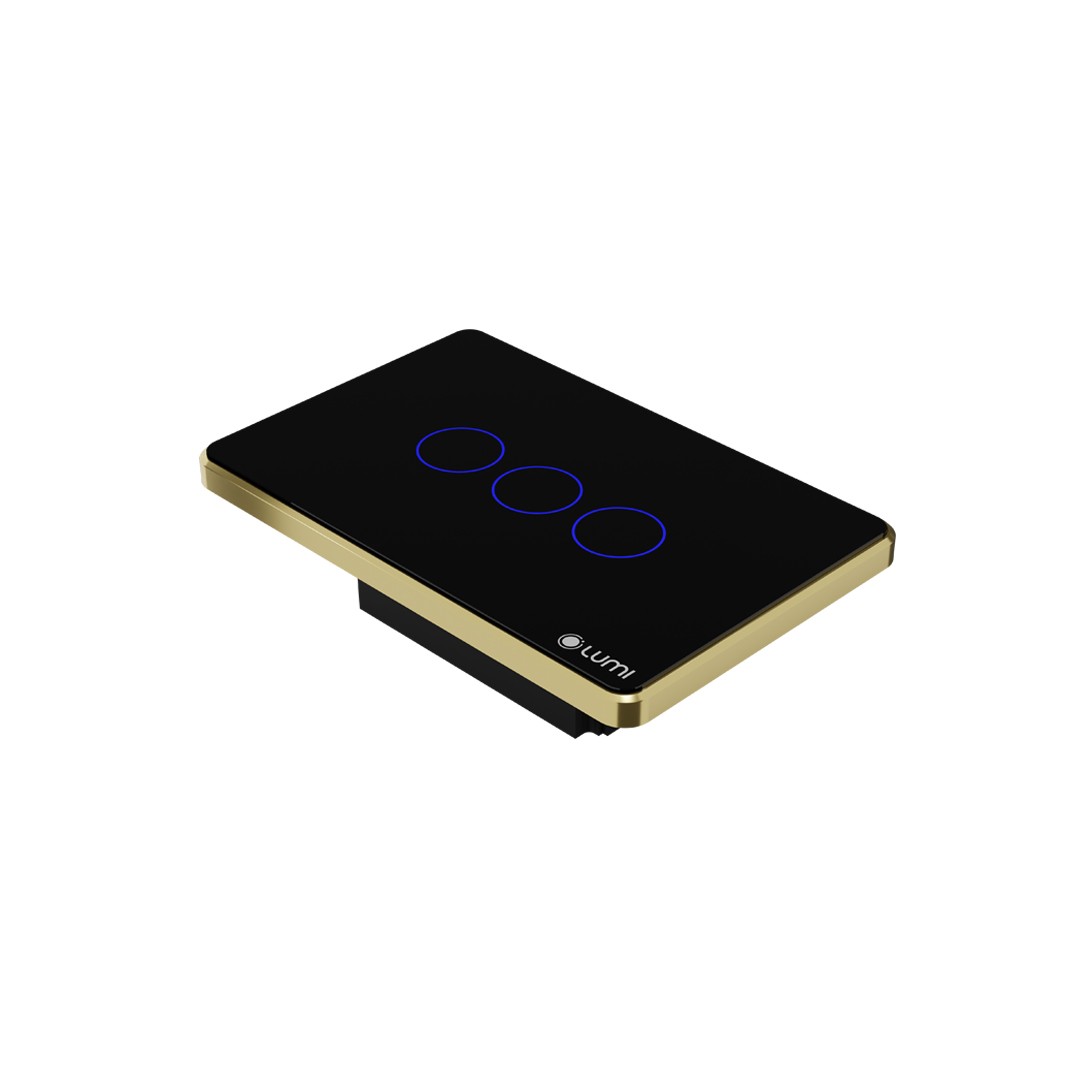

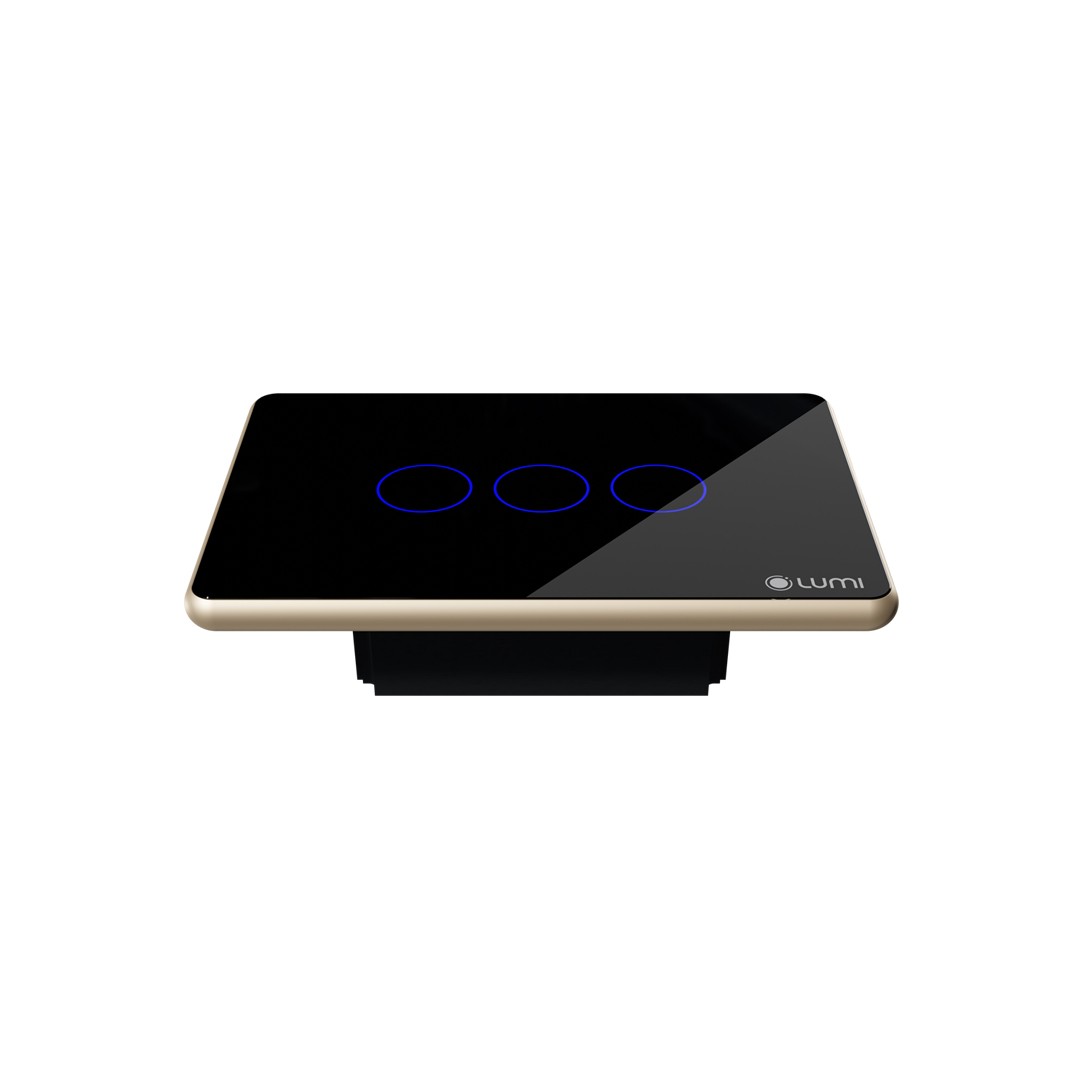

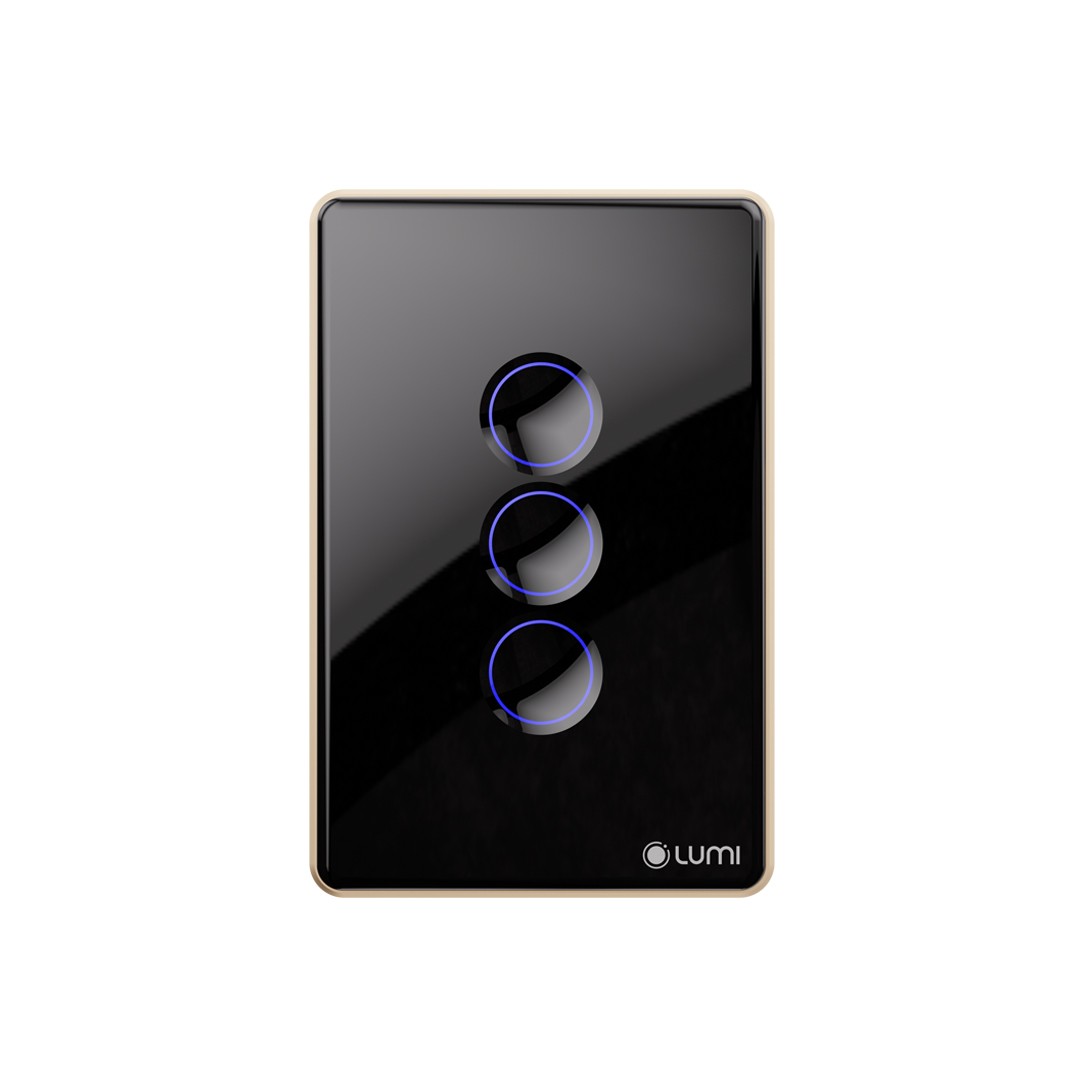

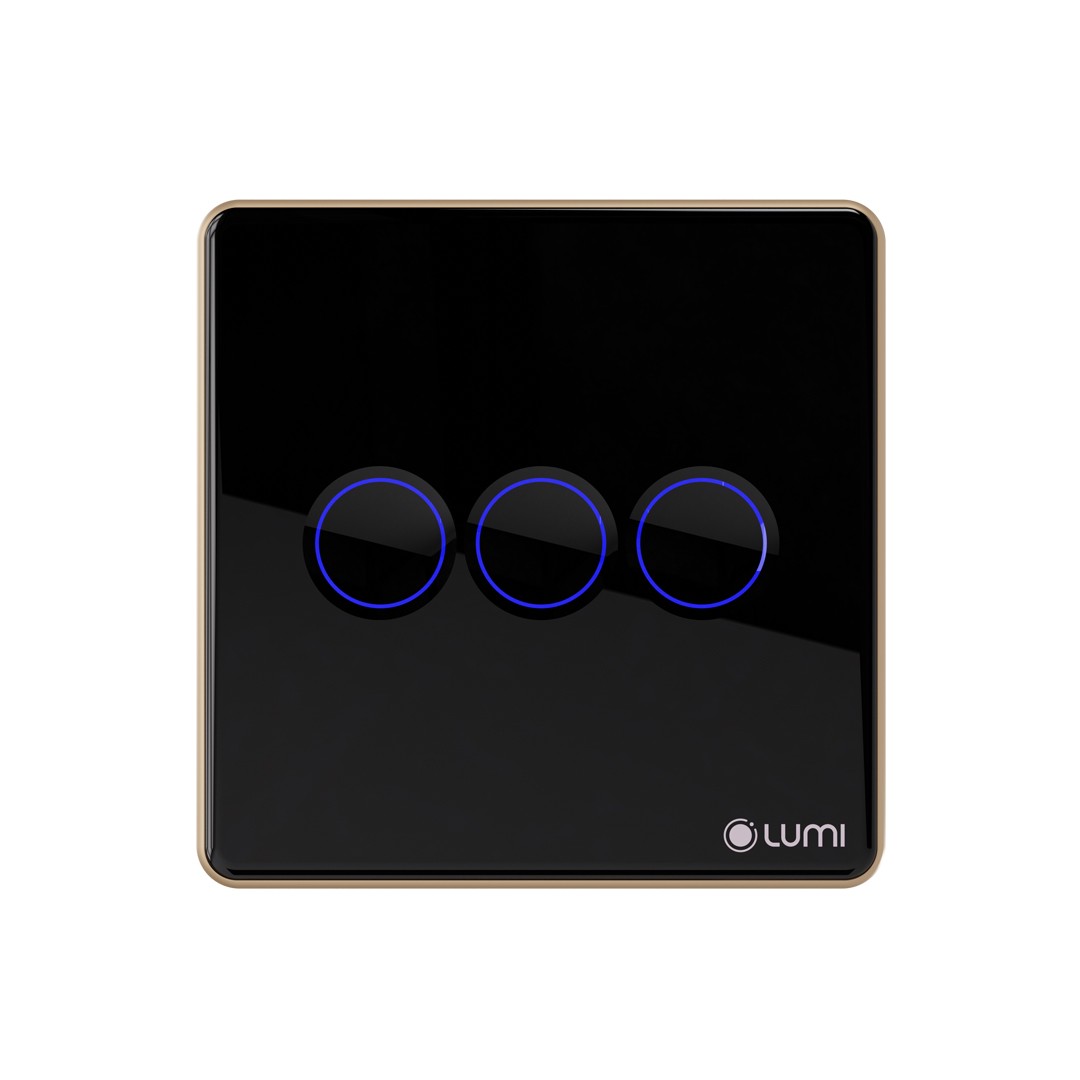

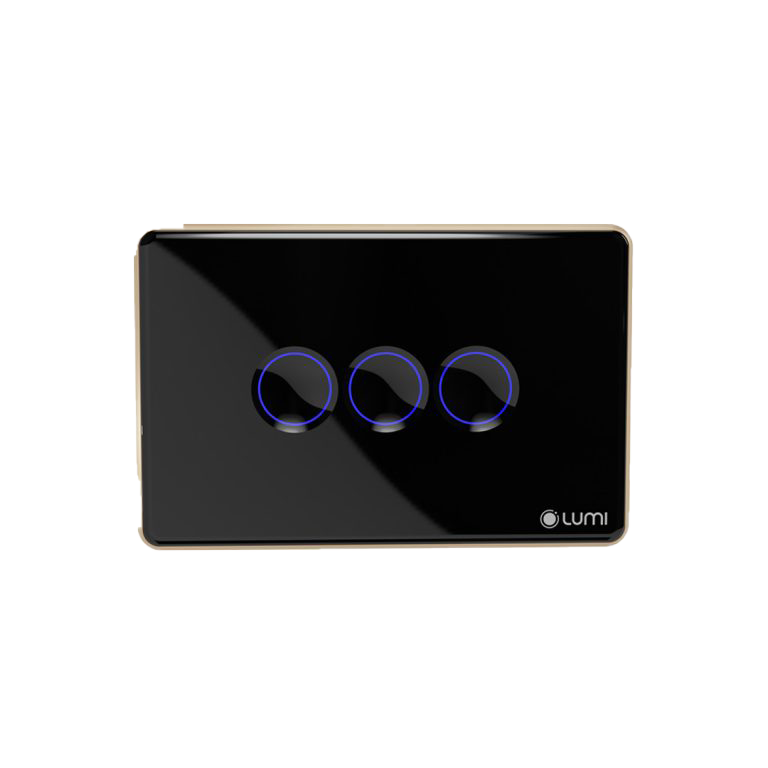

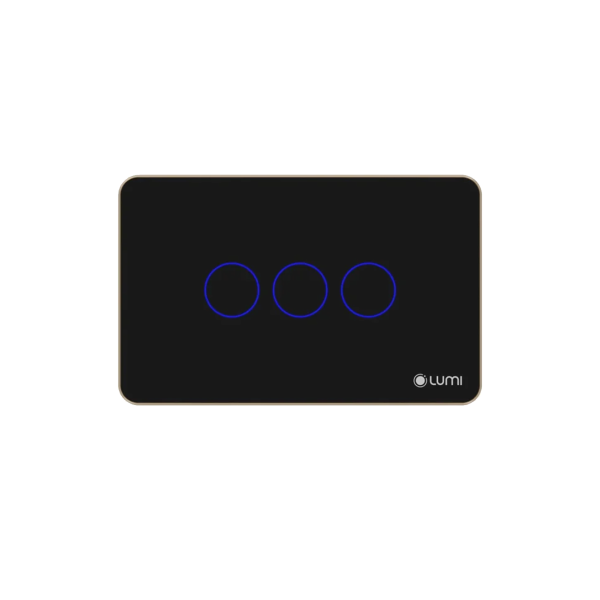

Mã sản phẩm: LM-SxR/S. Dòng sản phẩm này hỗ trợ cho cả 2 loại cửa cuốn có tín hiệu điều khiển (24V ) và (220V).
- LM-Sx-Rx là thiết bị công tắc cửa cuốn của Lumi hỗ trợ điều khiển động cơ cửa cuốn.
- Giao thức truyền thông không dây Zigbee, BLE Mesh
- Phương thức điều khiển: bằng tay, điều khiển từ xa trên ứng dụng Lumi Life+ thông qua bộ điều khiển trung tâm.
2. Thông số kỹ thuật
| Điện áp hoạt động | 100 – 240V AC ~ 50/60Hz |
| Nhiệt độ hoạt động | 0℃ – 50℃ |
| Truyền thông | Zigbee/BLE Mesh |
| Công suất phát Zigbee | 10 dbm |
| Công suất tiêu thụ không tải | < 0.5W |
| Kích thước (D x R x C) | Hình chữ nhật: 123 x 78 x 32.5 mm |
| Hình vuông: 95 x 95 x 32.5 mm |
3. Cấu tạo chi tiết công tắc cửa cuốn Luto
4. Lắp đặt thiết bị
Lưu ý: Trước khi lắp đặt ta cần phải thực hiện bước khảo sát hạ tầng, để đảm bảo việc lắp đặt được thuận lợi.
Bước 1: Đấu nối dây cho thiết bị
- Chân L: đấu dây lửa của nguồn điện.
- Chân N: đấu dây trung tính của nguồn điện.
- Chân C: đấu dây tín hiệu chung (Com) của động cơ cửa cuốn.
- Chân 1: đấu dây tín hiệu mở.
- Chân 2: đấu dây tín hiệu dừng.
- Chân 3: đấu dây tín hiệu đóng.
Bước 2: Lắp công tắc vào đế âm.
- Tháo kính công tắc: sử dụng tuốc nơ vít đặt vào rãnh nhỏ trên viền công tắc và đẩy nhẹ tháo rời mặt kính.
- Tháo mặt kính công tắc
- Lắp công tắc vào đế âm và lắp lại mặt kính:
- Lắp công tắc vào đế âm
Lưu ý:
- Xếp gọn dây điện trong đế âm để lắp vừa công tắc và tránh bị vít ốc vào dây điện.
- Không vít quá chặt sẽ làm công tắc bị cong, vênh mạch cảm ứng của công tắc không tiếp xúc được với mặt kính dẫn đến không bật/tắt được công tắc bằng tay.
5. Chọn loại cửa cuốn
- Khác với các loại công tắc cửa cuốn cũ sẽ chia thành 2 loại ( 220V và 24V), công tắc Cửa cuốn Luto chỉ có 1 loại duy nhất, ta sẽ chọn kiểu cửa cuốn tương ứng để điều khiển.
- Mode mặc định của công tắc cửa cuốn LUTO sẽ là loại tín hiệu 220V.
5.1. Chọn loại cửa cuốn trên công tắc
- Bước 1: Nhấn giữ nút config trong 3s đến led số 1 nháy hồng thì nhả ra → vào mode cấu hình chọn loại cửa cuốn.
- Bước 2: Quan sát màu led hiển thị trên nút “Mở” (Open) để biết loại cửa cuốn đang chọn là gì. Ta nhấn vào nút “Mở” (Open) để đổi mode.
- Led sáng đỏ –→ S3DZ (Cửa cuốn 220V)
- Led sáng xanh –→ S4DZ (Cửa cuốn 24V)
- Bước 3: Nhấn nút config 1 lần để lưu lại và thoát mode.
5.2. Chọn loại cửa cuốn trên App
Để chọn loại cửa cuốn trên App, sau khi công tắc gia nhập vào mạng thành công
→ Ta tiến hành truy cập mục cài đặt trên công tắc để chọn loại cửa cuốn tương ứng.
6. Sử dụng công tắc cửa cuốn Luto
4.1. Tự động khóa/ Mở khóa cảm ứng/ Điều khiển
- Khi công tắc được cấp nguồn công tắc sẽ ở chế độ khóa cảm ứng ( Led công tắc sáng yếu ).
- Công tắc sẽ tự động khóa sau 15 giây không thao tác.
- Để mở khóa cảm ứng thao tác nhấn nhanh 2 lần nút bất kì trên công tắc ( Led công tắc sáng mạnh), báo hiệu công tắc đã mở khóa.
- Để điều khiển mở/dừng/đóng: Sau khi mở khóa công tắc, nhấn giữ 500ms vào nút cảm ứng muốn điều khiển, led sẽ nháy xanh 2 lần báo hiệu nhấn giữ đủ 500ms, sau đó người dùng có 1.5s để nhả tay ra nếu muốn xác nhận điều khiển, giữ quá 1.5s thao tác điều khiển sẽ bị hủy bỏ.
4.2. Khóa cảm ứng
- Sau khi khóa cảm ứng, người dùng sẽ không thể bật/tắt bằng tay và chỉ có thể điều khiển bằng App Lumi Life.
- Để khóa tất cả nút cảm ứng
- Nhấn nhanh nút Config 10 lần liên tiếp để khóa và mở khóa nút cảm ứng.
- Khóa cảm ứng – Tất cả led nháy đỏ 5 lần.
- Mở khóa cảm ứng – Tất cả led nháy xanh 5 lần.
4.3. Thay đổi độ sáng LED
- Led chỉ thị trên công tắc có 2 mức là sáng mạnh hoặc sáng yếu.
- Người dùng nhấn giữ nút config 5s và quan sát đèn Led, khi thấy Led thay đổi độ sáng thả tay ra.
4.4. Học hành trình
Trước khi học hành trình cho cửa cuốn, ta nên kéo cửa lên hoàn toàn từ trước.
Bước 1:
- Nhấn giữ nút số 2 trong 3s đến khi Led trên nút 2 sáng hồng thì thả tay.
Bước 2:
- Nhấn nút số 3, lúc này Led trên nút số 2 và số 3 sẽ sáng hồng để báo hiệu đang học hành trình đóng.
- Đợi đến khi rèm đóng hoàn toàn → Chuyển sang bước 3.
Bước 3:
- Nhấn nút số 2, lúc này Led trên nút số 1 và số 2 sẽ sáng hồng để báo hiệu đang học hành trình mở.
- Đợi đến khi rèm mở hoàn toàn và các Led trở về màu xanh → Hoàn thành việc học hành trình
4.5. Cài đặt hành trình trên App
Công tắc Luto có hỗ trợ tính năng cài hành trình bằng thời gian đóng, mở.
5. Cài đặt điều khiển thiết bị
5.1. Cho thiết bị gia nhập mạng
- Trước hết người dùng cần có bộ điều khiển trung tâm HC (Home Controller) và đã tạo nhà trên hệ thống.
-
Người dùng đăng nhập vào App Lumi Life+ => Chọn “Cài đặt” => Chọn “Cài đặt thiết bị” => chọn HC => Zigbee or Bluetooth => Chọn “Gia nhập mạng”.
-
Khi gia mạng thành công → Đèn Led sẽ nháy hồng 3 lần.
-
Trường hợp công tắc không thể gia nhập mạng, người dùng thực hiện reset thiết bị để quay về chế độ ban đầu.
-
Sau khi gia nhập mạng, ta sẽ thấy có thêm một biểu tượng Repeater hiển thị cùng, biểu tượng này sẽ thể hiện tình trạng kết nối của sóng Zigbee trên công tắc.
5.2. Cấu hình và tìm kiếm nhanh thiết bị trên App
Với công tắc Luto sẽ không còn MAC ghi trên mặt công tắc, ta sẽ dùng tính năng ‘‘Tìm thiết bị vừa điều khiển’’ hoặc “quét mã QR” để cấu hình, cũng như tìm kiếm thiết bị trong mạng.
- Với tính năng này khi ta điều khiển một thiết bị đã có trong mạng, thiết bị đó sẽ hiện lên trên đầu danh sách.
- Tương tự khi ta điều khiển thiết bị mà không thấy thiết bị hiện lên, có nghĩa thiết bị đó chưa vào mạng cần thực hiện cho gia nhập mạng.
- Xem hướng dẫn chi tiết TẠI ĐÂY
Ngoài chức năng hiển thị thiết bị vừa điều khiển, app Lumi Life+ hỗ trợ thêm tính năng tìm kiếm nhanh thiết bị trong mạng bằng cách quét mã QR trên thiết bị ( Áp dụng cho thiết bị đã vào mạng HC)
5.3. Điều khiển thiết bị trên App Lumi Life+
- Icon sáng: Kích hoạt điều khiển.
- Icon tối: Công tắc cổng trở về trạng thái ban đầu.
Người dùng chạm vào biểu tượng thiết bị cổng để điều khiển mở/dừng/đóng. (Mỗi lần nhấn sẽ tương ứng với 1 lệnh điều khiển)
5.4. Cài đặt nâng cao
Sau khi công tắc gia nhập mạng thành công ta có thể tiến hành cài đặt các tính năng nâng cao cho công tắc ở ngay trên App Lumi Life+.
5.5. Khóa cảm ứng
- Người dùng có thể khóa cảm ứng cho riêng từng nút bằng lựa chọn “Khóa cảm ứng” trên App.
- Ngoài ra người dùng có thể khóa tất cả các nút cảm ứng bằng cách nhấn nhanh nút Config 10 lần.
- Lúc này mặt cảm ứng sẽ không thể thao tác trực tiếp mà chỉ có thể điều khiển trên APP.
- Khóa cảm ứng – Led nháy đỏ 5 lần.
- Mở khóa cảm ứng – Led nháy xanh 5 lần.
5.6. Binding công tắc cổng
- Công tắc LUTO được bổ sung thêm tính năng binding giữa các công tắc cùng loại. (Áp dụng thêm cho công tắc Rèm, Cổng, Cửa cuốn)
- Không Binding công tắc “Rèm , Cổng , Cửa cuốn” với công tắc on/off, để tránh lỗi phát sinh.
Binding BLE Mesh (Khi công tắc kết nối ở chế độ BLE Mesh)
- Công tắc phải thuộc cùng HC/LC.
- Công tắc phải cùng là loại “công tắc cổng LUTO”
- Không giới hạn số lượng thiết bị.
-
Để bỏ binding ta xóa thiết bị khỏi nhóm binding trên APP
Binding hệ Zigbee (Khi công tắc kết nối ở chế độ Zigbee)
Chú ý: Cần thực hiện thao tác unlock điều khiển cảm trước khi cấu hình binding.
- Chọn thiết bị làm Initiator (Công tắc cửa cuốn chính)Bước 1: Nhấn giữ cảm ứng của nút bất kỳ trên công tắc cửa cuốn muốn cài Binding trong vòng 10s.-→ LED của nút đó nháy hồng 2 lần báo hiệu thả tay.Bước 2: Nhấn tiếp thêm 1 lần vào nút đó-→ LED của nút được nhấn sẽ sáng hồng.Bước 3: Thiết bị tự động vào chế độ binding.
- Chọn thiết bị làm Target (Công tắc cửa cuốn phụ)
Bước 1: Nhấn giữ cảm ứng của nút bất kỳ trên công tắc cửa cuốn muốn cài Binding trong vòng 10s.
-→ LED của nút đó nháy hồng 2 lần báo hiệu thả tay.
Bước 2: Nhấn tiếp thêm 1 lần vào nút đó
-→ LED của nút được nhấn sẽ sáng hồng.
Bước 3: Thiết bị tự động vào nhóm binding.
- Kết thúcĐể kết thúc quá trình Binding ta đợi 60 giây khi công tắc chính hết sáng hồng và trở về bình thường.Hoặc nhấn nhanh 2 lần nút config trên công tắc chính để lưu và kết thúc quá trình.
Để bỏ biding trên công tắc Rèm ta thực hiện:
- Bước 1: Nhấn giữ cảm ứng của nút bất kỳ trên công tắc rèm muốn xóa Binding trong vòng 10s-→ LED của nút đó nháy hồng 2 lần báo hiệu thả tay.
- Bước 2: Nhấn tiếp thêm 1 lần vào nút đó-→ LED của nút được nhấn sẽ sáng hồng.
- Bước 3: Nhấn nhanh 2 lần nút config trên công tắc.
5.7. Các thao tác với nút config
Reset mạng BLE và Zigbee cho công tắc
Để reset mạng thiết bị người dùng ấn nhanh nút Config 5 lần. Sau khi hoàn tất quá trình Reset đèn Led trên công tắc sẽ nháy hồng 3 lần.
Khôi phục cài đặt mặc định
- Thao tác trên chỉ để reset mạng, trong trường hợp cần reset toàn bộ cài đặt nâng cao trên công tắc (Độ sáng Led, chế độ cảm ứng,…) ta cần thực hiện như sau.
- Thao tác: Ta nhấn giữ nút config 15s đến khi led số 1 nháy xanh đỏ, xen kẽ 2 lần thì nhả tay. Thiết bị sẽ khôi phục tất cả cài đặt về giá trị mặc định.
Lựa chọn Master (Lựa chọn loại sóng kết nối chính)
- Công tắc LUTO hỗ trợ 2 chuẩn sóng Zigbee và Bluetooth. Khi hoạt động công tắc sẽ chọn một sóng làm kết nối chính, sóng còn lại sẽ ở chế độ Repeater.
- Thao tác: Ta nhấn 7 lần nút config để chuyển đổi chế độ, sau đó quan sát led hiển thị:
- Led nháy hồng 3 lần: Zigbee là Master
- Led nháy xanh 3 lần: Bluetooth là Master
Kiểm tra Master (Loại sóng kết nối chính)
Thao tác: Ta nhấn nút config 3 lần, sau đó quan sát led hiển thị:
- Led nháy hồng 3 lần: Zigbee là Master
- Led nháy xanh 3 lần: Bluetooth là Master
Cài đặt độ sáng LED hiển thị
Thao tác :Ta nhấn giữ nút config khoảng 5s đến khi thay led thay đổi độ sáng nhả ra.
Khóa cảm ứng công tắc
Lock/Unlock tất cả các nút cảm ứng
Thao tác: Ta nhấn 10 lần nút config, sau đó quan sát led hiển thị
➔ Led nháy xanh 5 lần: Unlock (Mở khóa)
➔ Led nháy đỏ 5 lần: Lock (Khóa)
