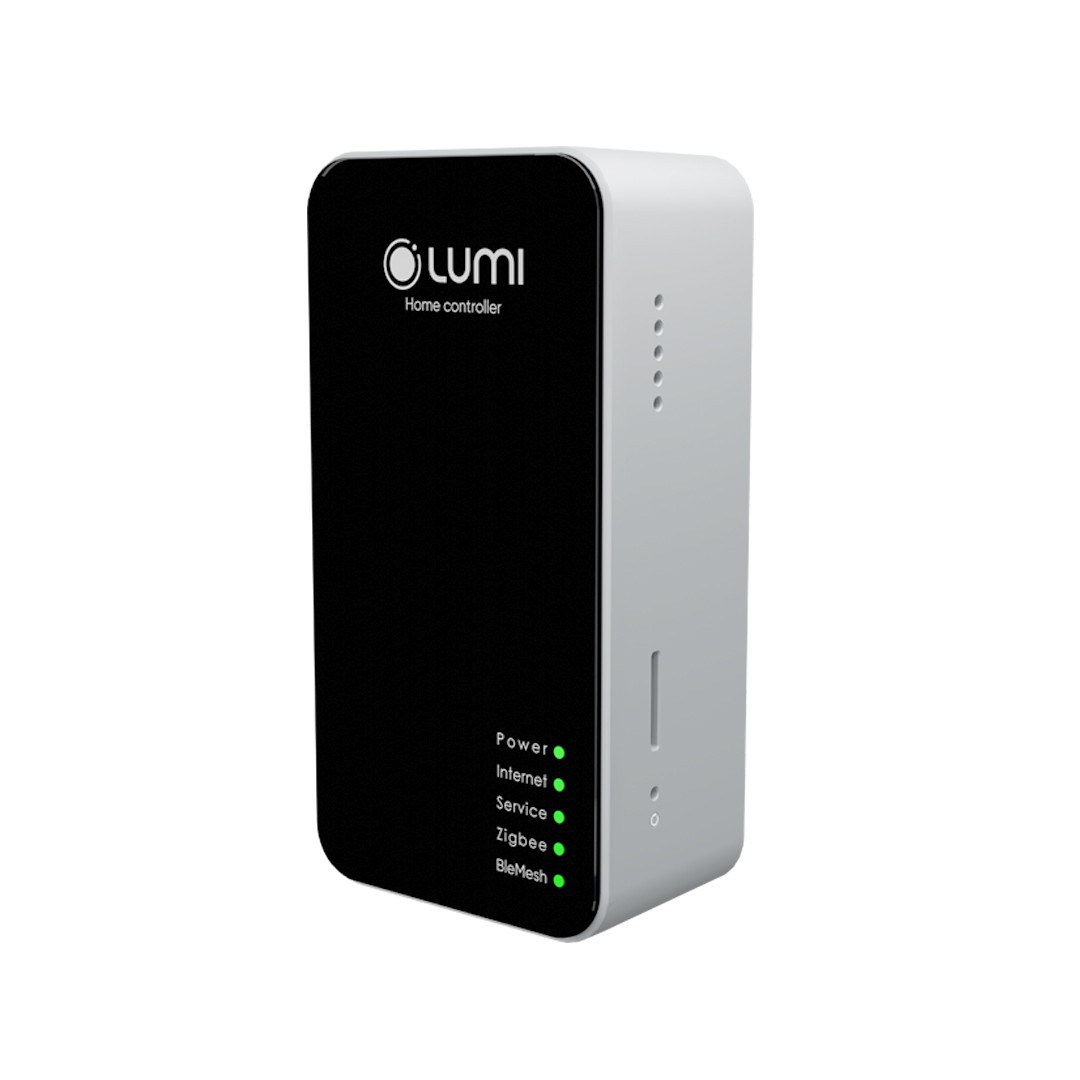

Bộ điều khiển trung tâm (Hỗ trợ Lumi Smart Lighting)

Được xem là bộ não của ngôi nhà thông minh, bộ điều khiển trung tâm (Home Controller) là thiết bị không thể thiếu trong hệ thống Nhà thông minh Lumi. Sử dụng 2 truyền thông không dây Zigbee và Bluetooth Mesh – công nghệ được đánh giá ổn định và phù hợp nhất cho Nhà thông minh, bộ điều khiển trung tâm của Lumi có khả năng kết nối tới 500 node mạng, khuyến cáo 200 thiết bị trong 1 hệ thống. Lấy 2 màu đen – bạc làm chủ đạo và thiết kế nhỏ gọn, tinh tế, bộ điều khiển trung tâm khi được lắp đặt không chỉ mang lại những tiện ích cho chủ nhà, mà còn đảm bảo tính thẩm mỹ, phù hợp với đa dạng không gian nhà hiện đại.

1. Tính năng bộ điều khiển trung tâm trong nhà thông minh

Home Controller là trung tâm nhận và xử lý các lệnh điều khiển trong nhà thông minh. Thông qua sóng Zigbee hoặc Bluetooth, bộ điều khiển trung tâm được kết nối với các thiết bị điện thông minh trong nhà như công tắc thông minh, cảm biến chuyển động, động cơ rèm thông minh, các loại đèn thông minh… Nhờ vậy, các lệnh tắt đèn, bật bình nóng lạnh, mở rèm,… được thực hiện theo mong muốn của người dùng. Nói chung, tất cả các lệnh điều khiển thông minh xuất phát từ Smartphone hoặc các trợ lý ảo đều được bộ điều khiển trung tâm xử lý nhanh và mượt. Vì vậy, có thể nói tính năng của bộ điều khiển trung tâm là xử lý tất cả các lệnh điều khiển của người dùng

• Bật/ tắt/ hẹn giờ toàn bộ hệ thống đèn điện trong nhà
• Thay đổi màu sắc, độ sáng của đèn theo ý muốn chủ nhân
• Đóng/ mở/ hẹn giờ rèm bằng Smartphone và giọng nói
• Thiết lập các kịch bản sống thông minh như: tự động bật đèn khi phát hiện chuyển động, nhóm cảnh, lên lịch, tạo rule cho các thiết bị thông minh hoạt động đồng thời…

2. Ưu điểm của Bộ điều khiển trung tâm Lumi

Hỗ trợ cả 2 dạng thức sóng Zigbee và Bluetooth Mesh, có thể nói ưu điểm lớn nhất của bộ điều khiển trung tâm Lumi là hoạt động ổn định và giúp tiết kiệm năng lượng.

Nếu Zigbee là chuẩn không dây chuyên về Smart home được nhiều thương hiệu lớn ưa chuộng, thì Bluetooth Mesh cũng được đánh giá là “đo ni đóng giày” cho Chiếu sáng thông minh. Như vậy, các tín đồ của Smart home không phải lo về vấn đề khó khăn khi mua thêm các thiết bị thông minh về sau này, bởi vì 2 chuẩn không dây được đánh giá ổn định và tốt nhất hiện nay đều được Lumi hỗ trợ.

Ngoài ra, sever Lumi đã tích hợp thành công với Server của Amazon – Mỹ để tạo ra giải pháp nhà thông minh điều khiển bằng giọng nói. Cho phép người dùng hoàn toàn kiểm soát, điều khiển các thiết bị trong ngôi nhà bằng chính “giọng nói quyền năng” của mình. Khi bạn nói câu lệnh “Turn on go home” hoặc “Turn off go out” tất cả các thiết bị trong ngôi nhà sẽ hoàn toàn bật/tắt, tùy theo câu lệnh.
Thêm vào đó, nếu người dùng sử dụng HC (bản có hỗ trợ BLE) trong hệ thống Smart Lighting, người dùng có thể tận hưởng những tiện ích thông minh dành cho đèn như sau:
Bật/ tắt đèn bằng Smartphone

• Thay đổi màu ánh sáng phòng khách
• Tăng/ giảm độ sáng theo ý muốn
• Điều khiển đèn linh hoạt theo từng khu vực, giúp tiết kiệm tối đa điện năng tiêu thụ

3. Cách thức hoạt động

Bộ điều khiển nhà thông minh sẽ tiếp nhận tín hiệu từ cảm biến hoặc từ người dùng, sau đó gửi đến server. Sau khi tiếp nhận thông tin, bộ điều khiển trung tâm – HC truyền tín hiệu đến các công tắc điều khiển thiết bị, hoặc tới các loại đèn thông minh trong bộ Lumi Smart Lighting để thực hiện lệnh của người dùng.

Ví dụ: Khi cảm biến phát hiện chuyển động gửi tín hiệu “có người di chuyển vào vùng cảm biến” đến HC. Tại đây, HC truyền tín hiệu nhận được đến công tắc kết nối với thiết bị như bóng đèn hành lang, đèn tuýp … sẽ tự động bật/tắt.

Ngoài ra, HC còn cho phép người dùng tạo hoạt cảnh. Ví dụ: Bạn có thể tạo cảnh bằng cách sử dụng 1 nút công tắc bật hoặc tắt toàn bộ thiết bị trong nhà, chỉ cần 1 nốt chạm trực tiếp như công tắc cơ hoặc trên điện thoại, bạn đã hoàn toàn điều khiển tất cả các thiết bị điện trong ngôi nhà. Tương tự với những hoạt cảnh: tiếp khách, ăn tối, đi làm về … cho các thiết bị trong gia đình.

>> Tham khảo thêm một số sản phẩm nổi bật khác của Lumi:

• AI Camera Hub
• Bộ điều khiển động cơ rèm
• Bộ điều khiển LED dây RGB/WW

1. Tổng quát

Mã sản phẩm: LM-HC/BLE

• Thiết bị bộ điều khiển trung tâm phiên bản Bluetooth Mesh – Smart Lighting của hệ thống nhà thông minh Lumi được ra mắt hồi tháng 11/2020 được bổ sung thêm phần cứng là module Bluetooth Mesh (đồng thời vẫn giữ nguyên những tính năng như của phiên bản Zigbee), có thể điều khiển đồng thời cả 2 dòng thiết bị của Lumi là Bluetooth và Zigbee. Ngoài ra thiết bị còn đóng một vai trò vô cùng quan trọng trong giải pháp Lumi Smart Lighting.
• Thiết kế: nhỏ gọn với vỏ nhựa và mặt kính cường lực chống xước.
• Chức năng:
  • Cho thiết bị gia nhập mạng Zigbee liên kết các thiết bị trong cùng hệ thống với nhau.
  • Cho các thiết bị đèn Smart Lighting và các module Bluetooth gia nhập mạng Bluetooth Mesh của HC để liên kết các thiết bị trong cùng hệ thống với nhau.
  • Điều khiển các thiết bị bằng ứng dụng Lumi Life.
  • Thực hiện xử lý các cài đặt tự động: cảnh, rule, hẹn giờ thiết bị, nhóm thiết bị.

2. Thông số kỹ thuật

3. Lắp đặt thiết bị

3.1. Đèn chỉ thị của thiết bị

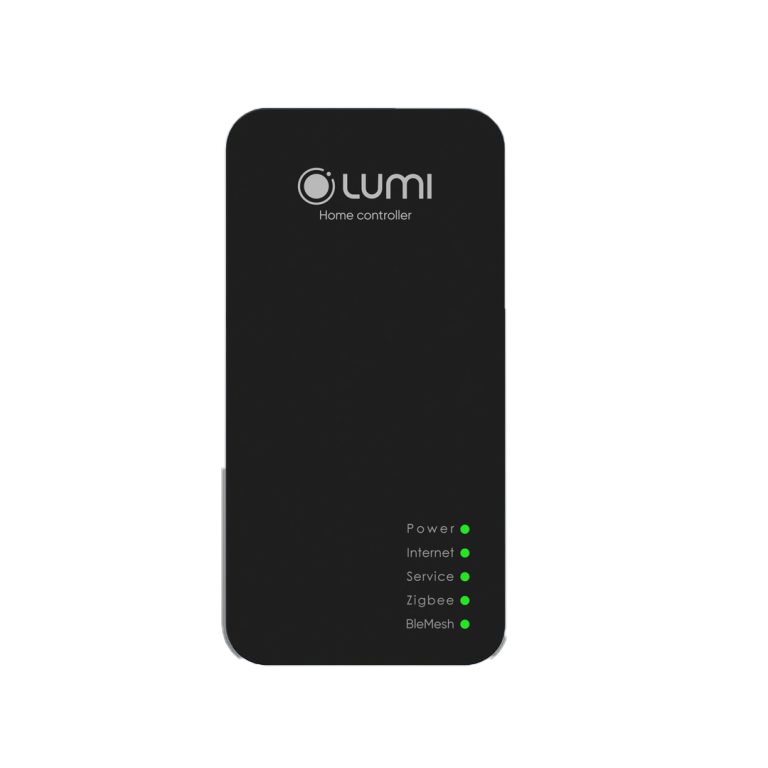

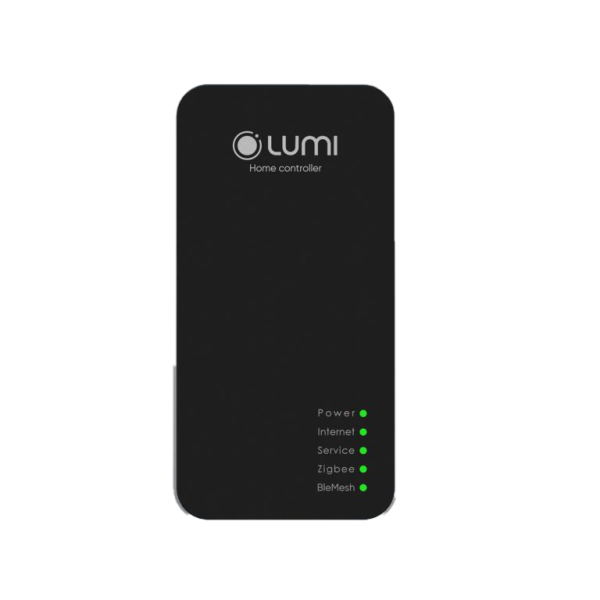

Quy ước: Power (Led 1), Internet (Led 2), Service (Led 3), Zigbee (Led 4), BleMesh (Led 5).

3.2. Cấp nguồn thiết bị

• Bộ điều khiển trung tâm HC của Lumi được thiết kế có chân cắm điện gắn liền. Để cấp nguồn cho thiết bị, người dùng chỉ cần thao tác cắm thiết bị vào ổ điện.
• Sau khi được cấp nguồn, led 1 sáng và luôn sáng trong quá trình hoạt động, led 2, led 3, led 4, led 5 nháy 3 lần liên tiếp. Khi khởi động thành công, 5 led đều sáng, người dùng tiến hành cấu hình bộ điều khiển trung tâm.

4. Cấu hình thiết bị

4.1. Cập nhật firmware

Trước khi thực hiện cài đặt hệ thống thiết bị thông minh trong nhà, người dùng cần kiểm tra phiên bản firmware của HC và cập nhật firmware cho HC nếu đang ở phiên bản thấp hơn so với hiện tại.

Bước 1:
Sau khi cấp nguồn mặc định HC sẽ phát ra wifi LUMI_HCxxxx (xxxx – là 4 số cuối của MAC HC), với mật khẩu là ABC123456. Người dùng kết nối điện thoại hoặc máy tính với wifi của HC để thực hiện cấu hình.
Trên trình duyệt web, nhập địa chỉ mặc định 10.10.10.254 để vào phần cấu hình cho bộ điều khiển trung tâm. Mật khẩu mặc định của trang web là ABC123.
Bước 2:
Đăng nhập thành công, người dùng chọn tab Administration, tại phần Software information chọn UPGRADE FIRMWARE, sau đó chọn Chose the file để chọn file firmware của Lumi cung cấp đã lưu trong máy. Cuối cùng chọn UPGRADE & RESTART để thực hiện quá trình cập nhật firmware cho HC.

Lưu ý:
Thời gian quá trình upgrade firmware khoảng 3 phút, trong quá trình này người dùng tuyệt đối không được làm mất nguồn HC và đảm bảo nguồn điện ổn định.

4.2. Kết nối internet

Thiết bị có 2 mode kết nối internet: AP mode (chế độ kết nối dây LAN). Station mode (chế độ kết nối wifi).

Chế độ AP mode:

• • Mặc định ban đầu HC ở chế độ AP mode, người dùng chỉ cần cấp nguồn và cắm dây LAN kết nối HC với router/modem mạng.
  • Để kiểm tra HC đã nhận mạng hay chưa, người dùng kết nối wifi HC và truy cập địa chỉ 10.10.10.254 trên trình duyệt vào phần cấu hình HC, mật khẩu web cấu hình là ABC123.
  • Người dùng chọn tab Network, tại phần WAN sẽ hiển thị các thông số cấu hình internet của HC nếu HC đã nhận mạng từ router/modem mạng. Trường hợp HC không hiển thị thông số gì người dùng cần kiểm tra lại đường truyền internet, dây LAN.

Chế độ Station mode:

• • Trường hợp hạ tầng không đáp ứng, không thể kéo dây LAN để cấp mạng cho HC, người dùng có thể cấu hình HC kết nối với wifi của router/modem mạng.
  • Đối với HC phiên bản Bluetooth Mesh (Smart Lighting) người dùng chỉ có thể cài đặt HC kết nối tới Wifi bằng app Lumi Life.
    • Trường hợp 1: HC chưa được thêm vào nhà. Chi tiết xem hướng dẫn cài đặt thêm HC vào nhà khi HC kết nối wifi.
    • Trường hợp 2: HC đã được cài đặt thêm vào nhà và thay đổi kết nối wifi. Chi tiết xem hướng dẫn cài đặt HC kết nối wifi.
  • Sau khi cài đặt HC ở chế độ station mode, HC sẽ không phát wifi.
    Để bật lại chế độ HC phát wifi (AP mode) người dùng thao tác nhấn giữ nút config cho đến khi Led số 2 (Internet) sáng lên thì thả tay ra, HC sẽ quay trở lại chế độ phát Wifi (Người dùng có thể dùng smartphone để quét và tìm kiếm mạng Wiif của HC).

4.3. Chế độ hoạt động

• Bộ điều khiển trung tâm có 2 chế độ hoạt động: Home Controller (HC) và Local Controller (LC).
• Mặc định ban đầu HC sẽ ở chế độ Home Controller, tức là HC chính trong hệ thống.
• Khi nhu cầu muốn mở rộng số lượng thiết bị trong 1 hệ thống, người dùng cần sử dụng nhiều hơn 1 bộ HC. Khi đó trong hệ thống sẽ có 1 bộ HC chính và các bộ HC còn lại là HC phụ (hay còn gọi là LC).
• Để chuyển chế độ hoạt động cho bộ điều khiển trung tâm, người dùng xem hướng dẫn thêm LC vào nhà.

5. Reset thiết bị

Người dùng có thể reset bộ điều khiển trung tâm HC về mặc định theo 2 cách.

Thao tác trên thiết bị:

Nhấn giữ nút config nằm ở cạnh bên của HC và quan sát led chỉ thị, khi nào sáng đến led 3 (Service) thì thả tay ra. Sau đó, led 2, 3, 4, 5 nháy 3 lần, HC khởi động lại. Sau khi khởi động lại thành công, HC sáng 5 led và quay về chế độ mặc định là AP Mode (HC phát Wifi).

Thao tác trên web cấu hình:

Người dùng kết nối wifi HC, truy cập địa chỉ 10.10.10.254 trên trình duyệt vào phần cấu hình HC, mật khẩu web cấu hình là ABC123, chọn tab Administration, tại phần Factory reset chọn RESET.
