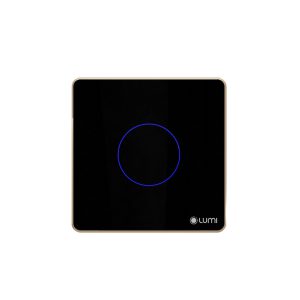

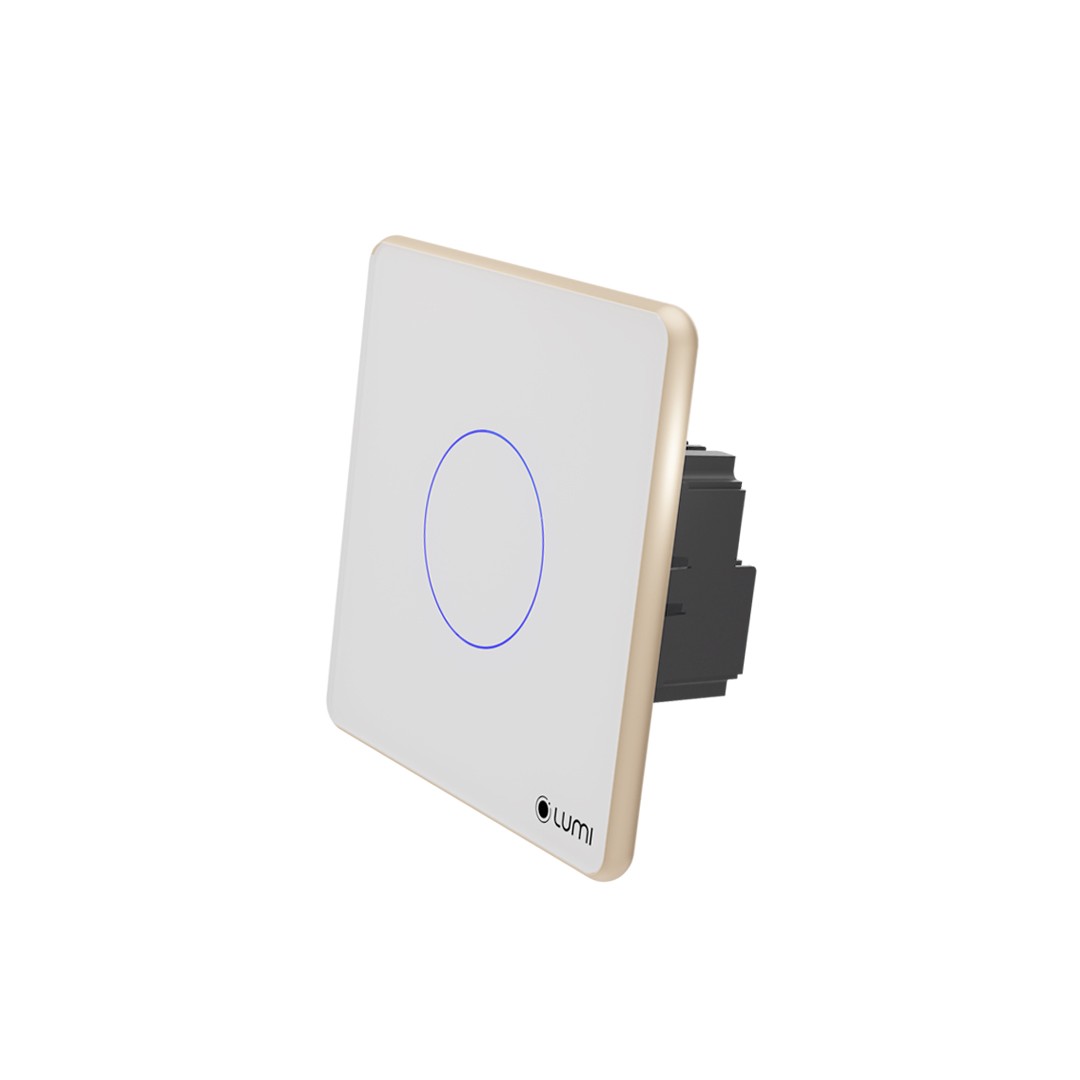

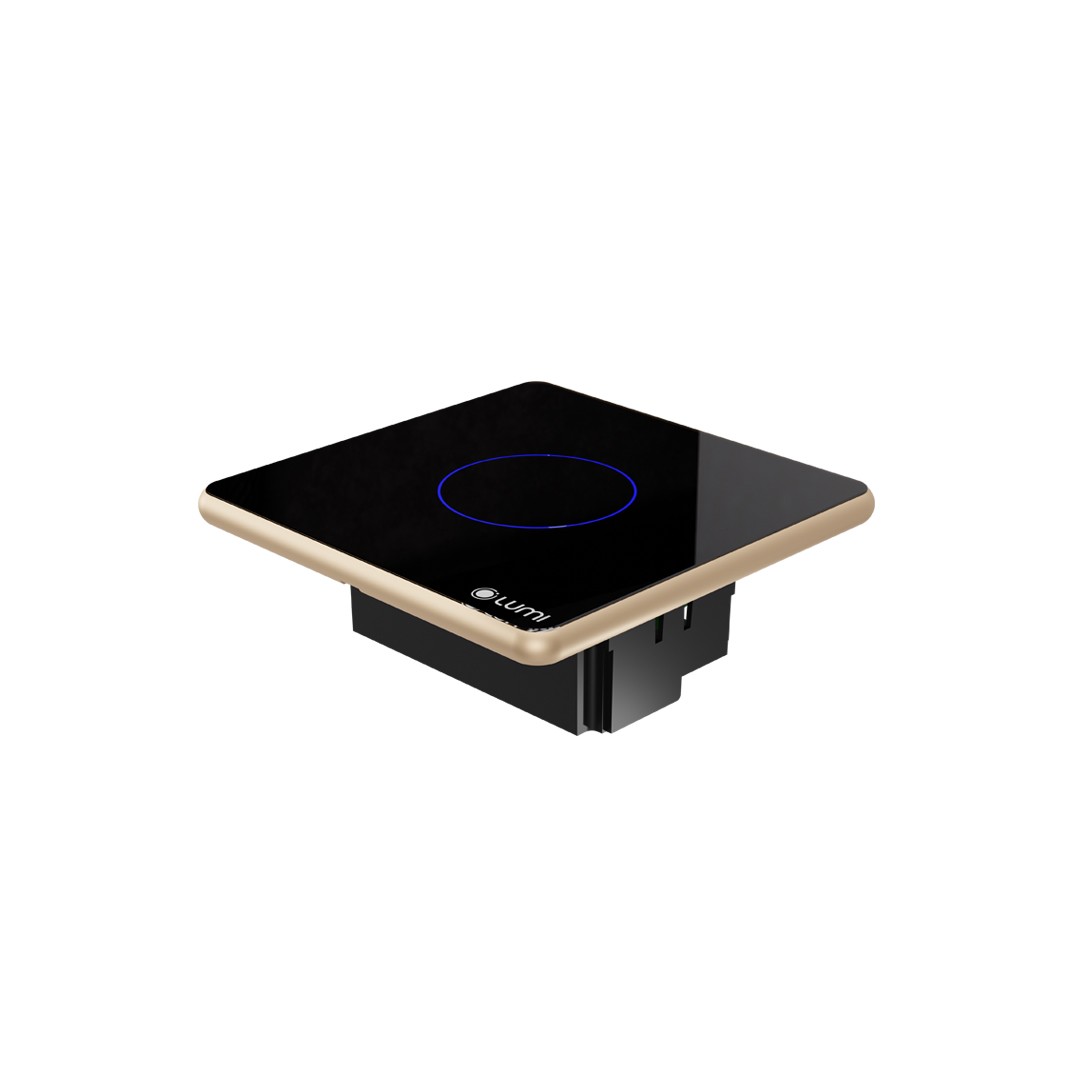

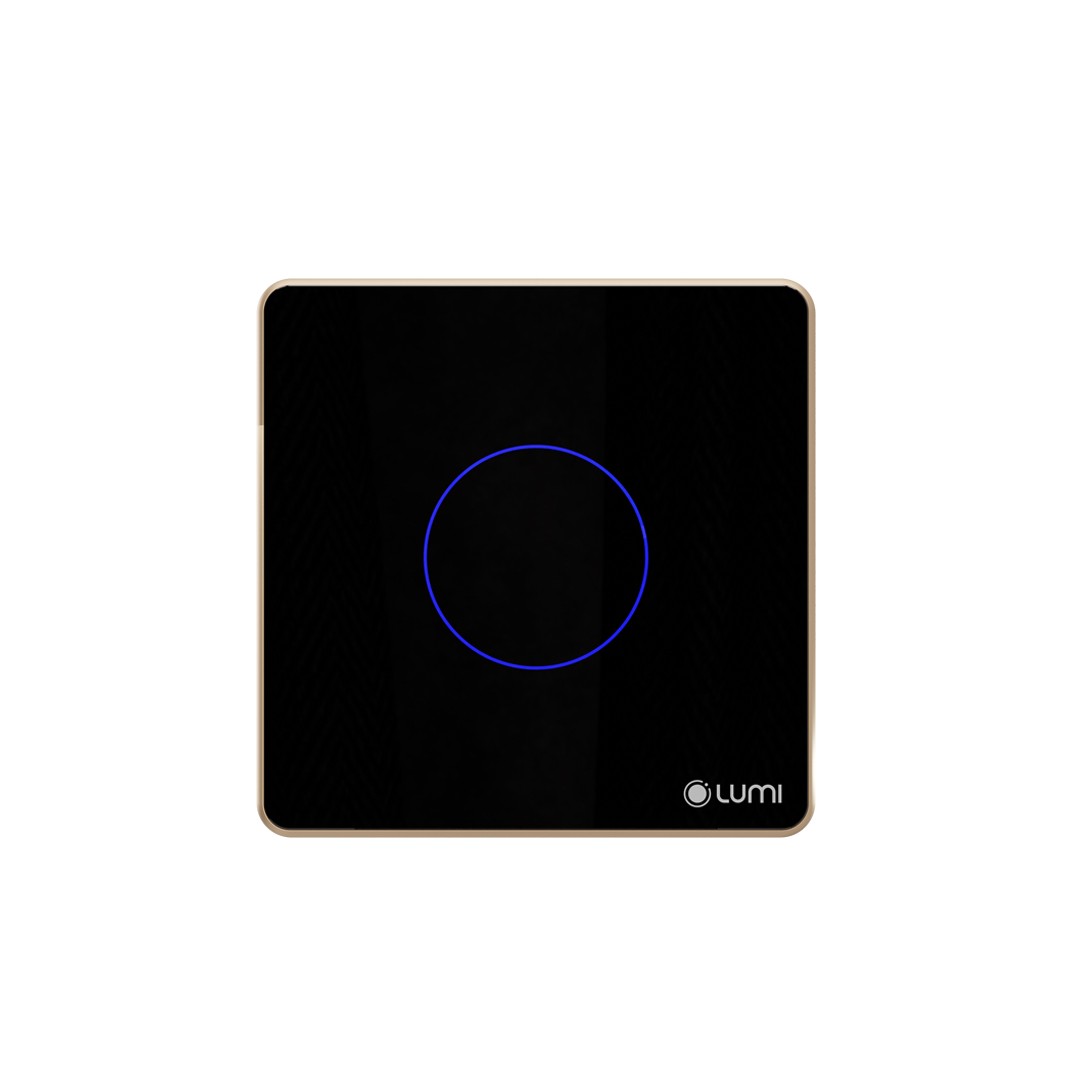

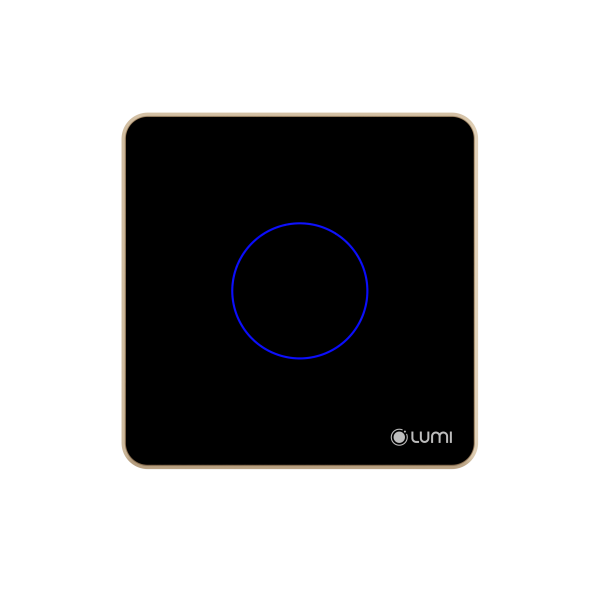

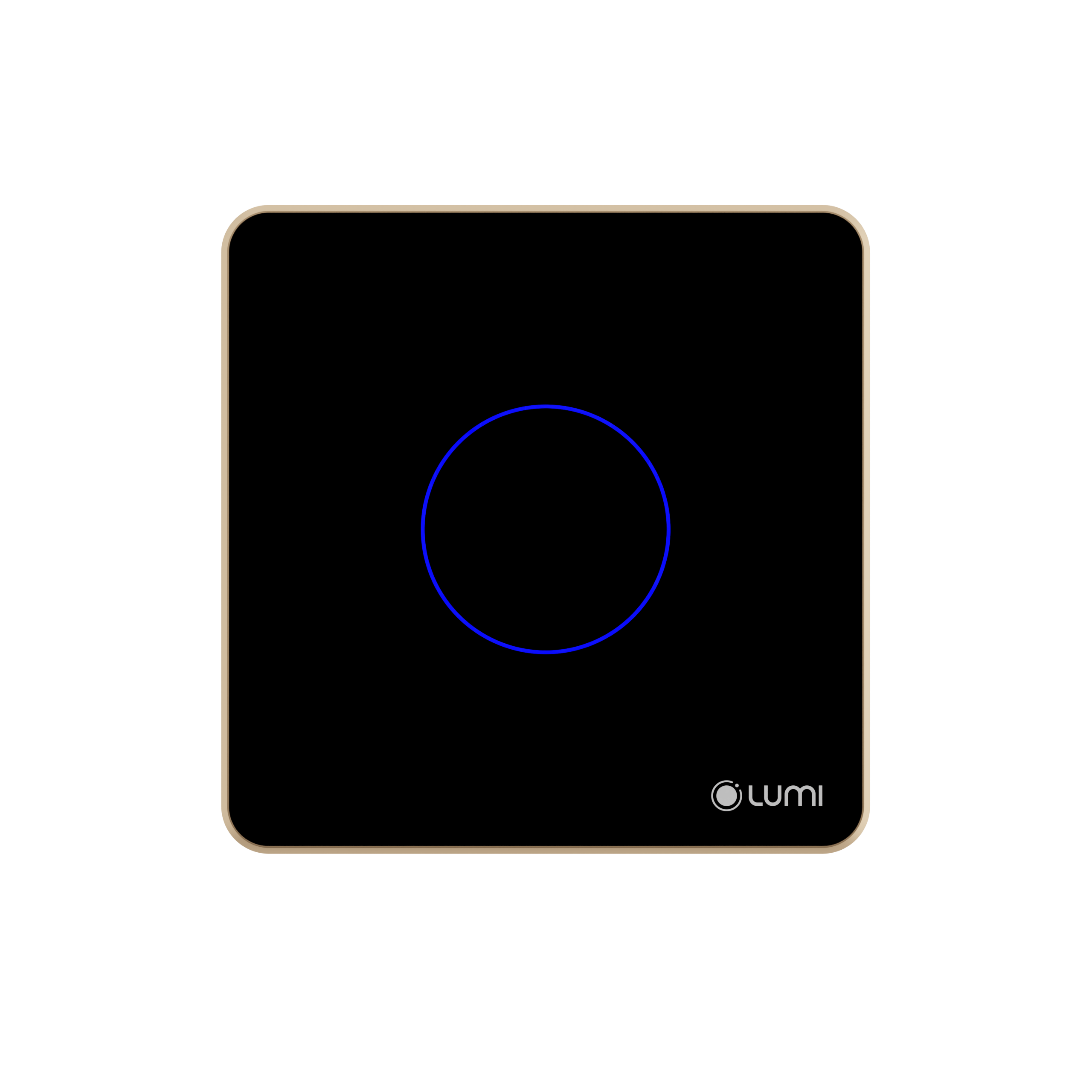

1. Tổng quát về cửa cổng thông minh Luto
- Mã sản phẩm: LM-SxG/S
- LM-SxG/S là thiết bị công tắc LUTO cửa cổng của Lumi hỗ trợ điều khiển động cơ cửa cổng.
- Giao thức truyền thông không dây Zigbee, Ble Mesh
- Phương thức điều khiển: bằng tay, điều khiển từ xa trên ứng dụng Lumi Life+ thông qua bộ điều khiển trung tâm.
2. Thông số kỹ thuật
| Điện áp hoạt động | 100 – 240VAC ~ 50/60Hz |
| Nhiệt độ hoạt động | 0℃ – 50℃ |
| Truyền thông | ZigBee/BLE Mesh |
| Công suất phát Zigbee | 10 dbm |
| Công suất tiêu thụ không tải | < 0.5W |
| Công suất tải | Tải trở thuần: 3000W/kênh
Tải LED: 300W/kênh Tổng công suất tải: <4000W |
| Kích thước (D x R x C) | Hình chữ nhật: 123 x 78 x 32.5 mm
Hình vuông: 95 x 95 x 32.5 mm |
| Nguồn | Nguồn cách ly |
| Mặt kính tản sáng | Sáng đều |
| Phiên bản | Toàn bộ các nút đều là CSC cho bản 1,2,3,4 nút |
| Tương thích đế âm đơn simon, đế âm đôi | Có |
| Khả năng chống ẩm | Cao |
3. Cấu tạo chi tiết
4. Lắp đặt thiết bị
Trước khi lắp đặt ta cần phải thực hiện bước khảo sát hạ tầng, để đảm bảo việc lắp đặt được thuận lợi.
- Chân L: Đấu dây lửa của nguồn điện.
- Chân N: Đấu dây trung tính của nguồn điện.
- Chân C: Đấu dây tín hiệu chung (Com) của động cơ cửa cổng.
- Chân 1,2: Đấu dây điều khiển động cơ.
4. Sử dụng thiết bị
4.1. Tự động khóa/ Mở khóa cảm ứng
- Khi công tắc được cấp nguồn công tắc sẽ ở chế độ khóa cảm ứng (Led công tắc sáng yếu ).
- Công tắc sẽ tự động khóa sau 15 giây không thao tác.
- Để mở khóa cảm ứng thao tác nhấn nhanh 2 lần nút bất kì trên công tắc (Led công tắc sáng mạnh), báo hiệu công tắc đã mở khóa.
4.2. Điều khiển mở/dừng/đóng cửa cổng

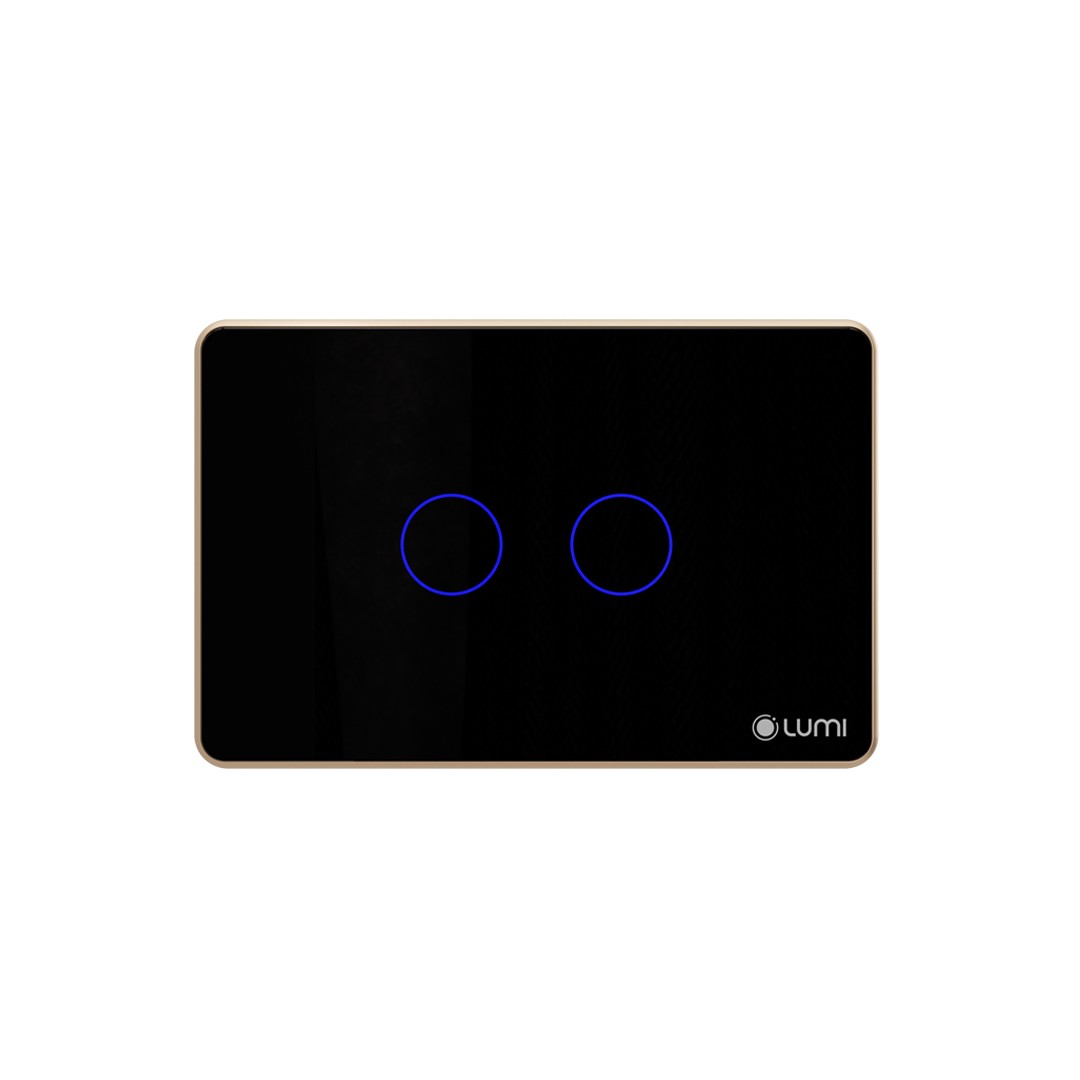

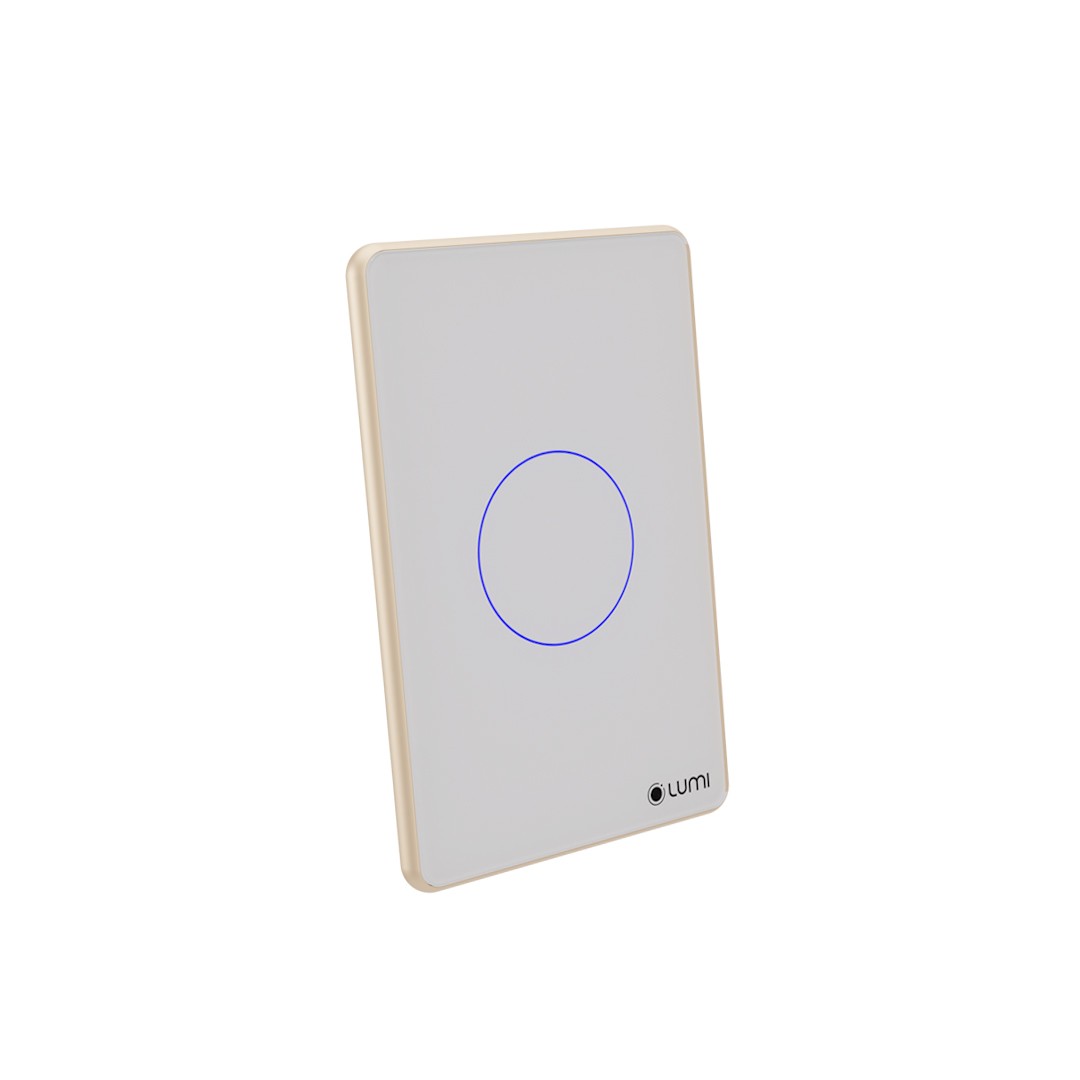

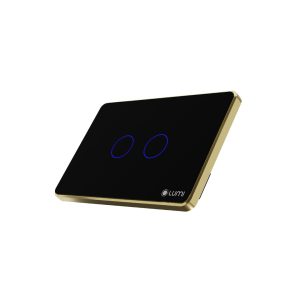

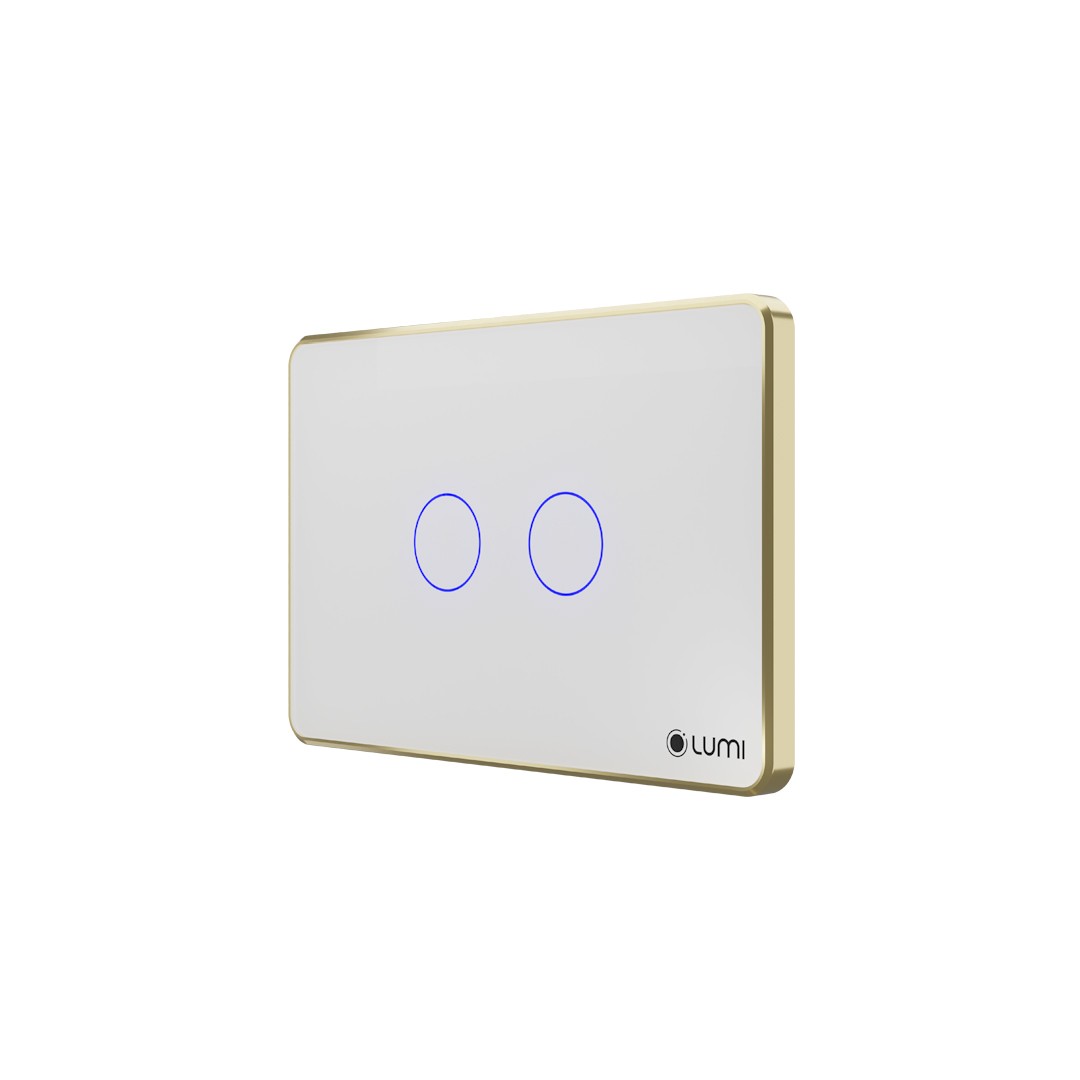

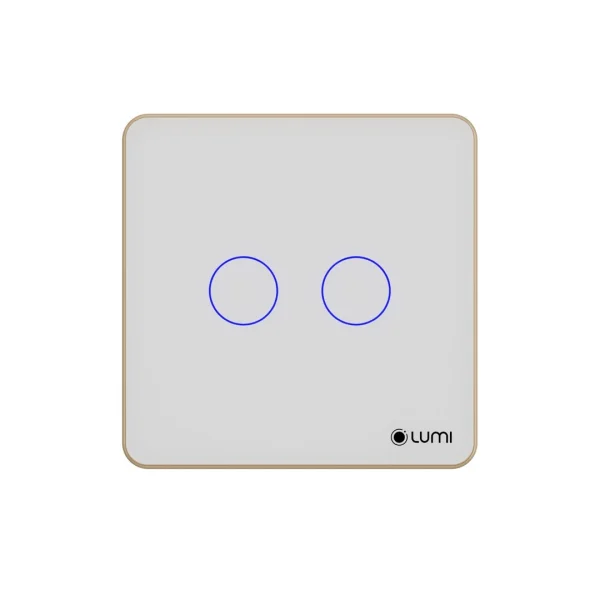

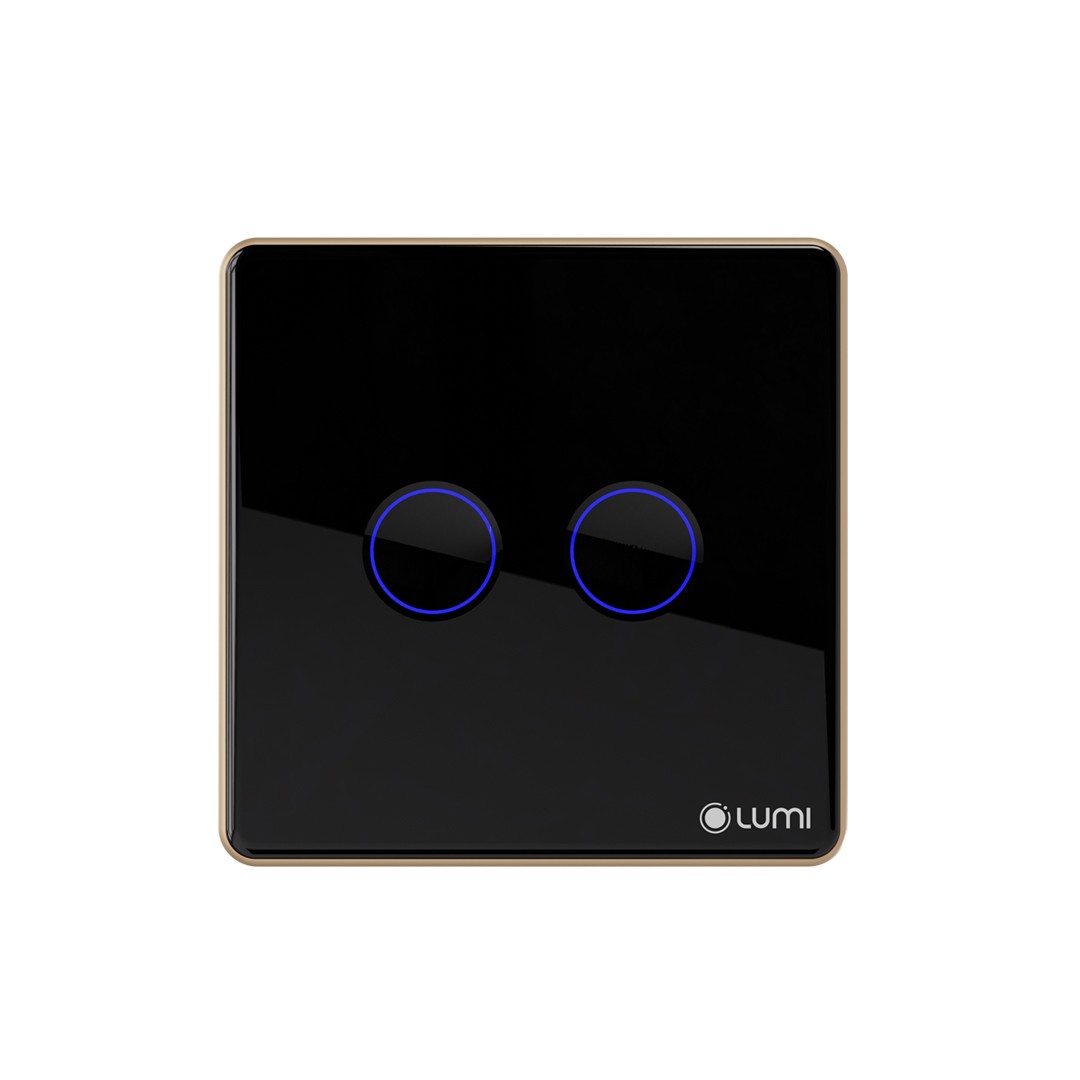

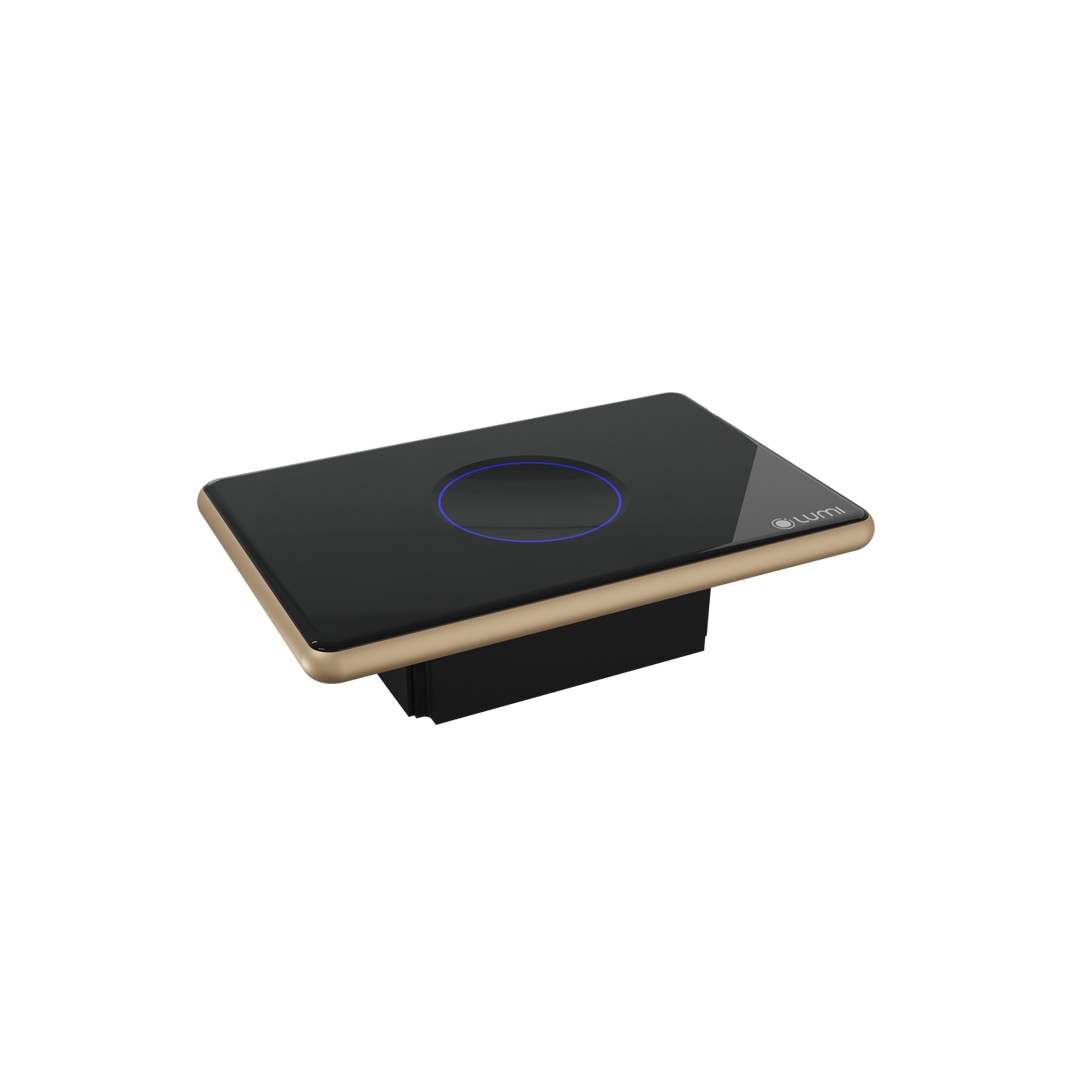

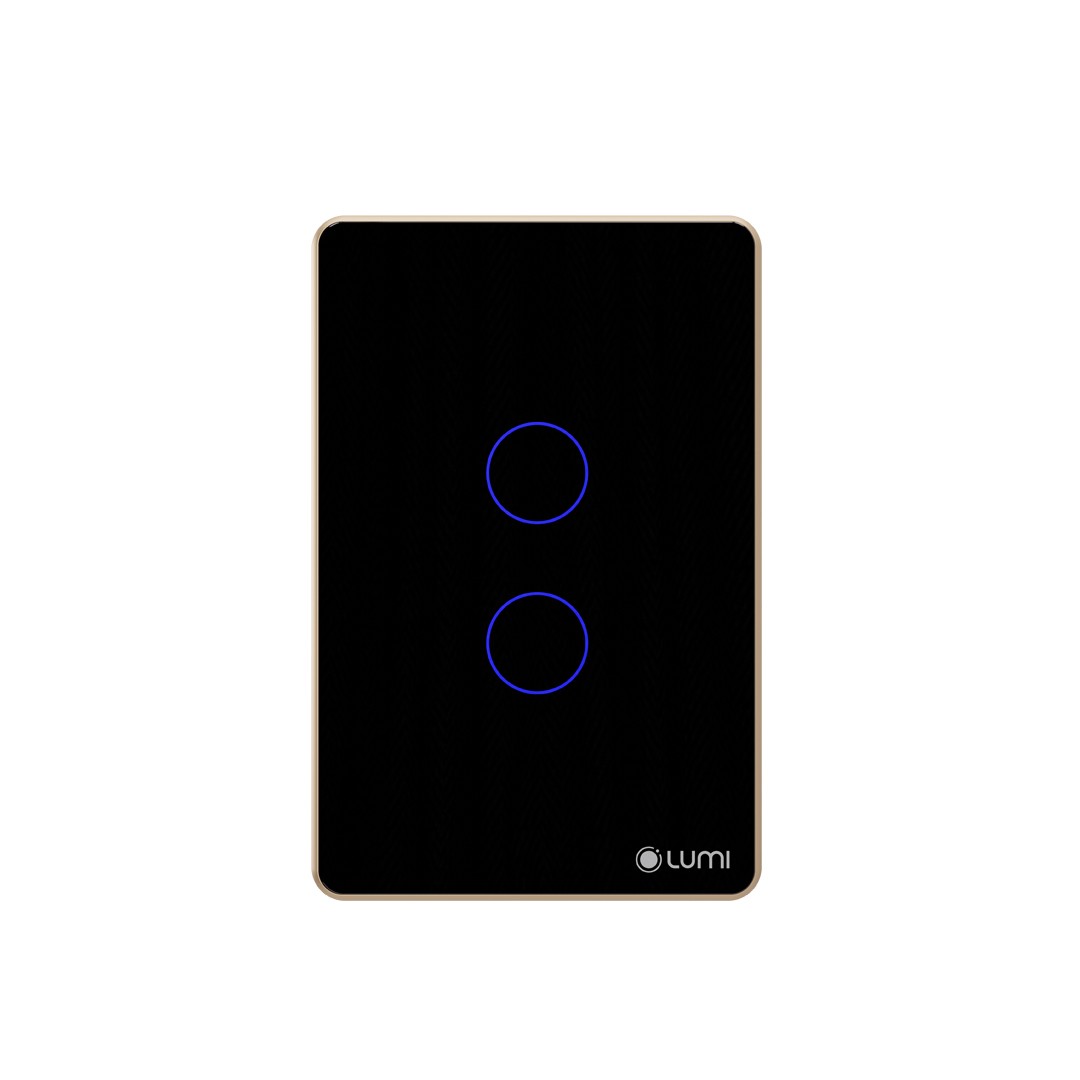

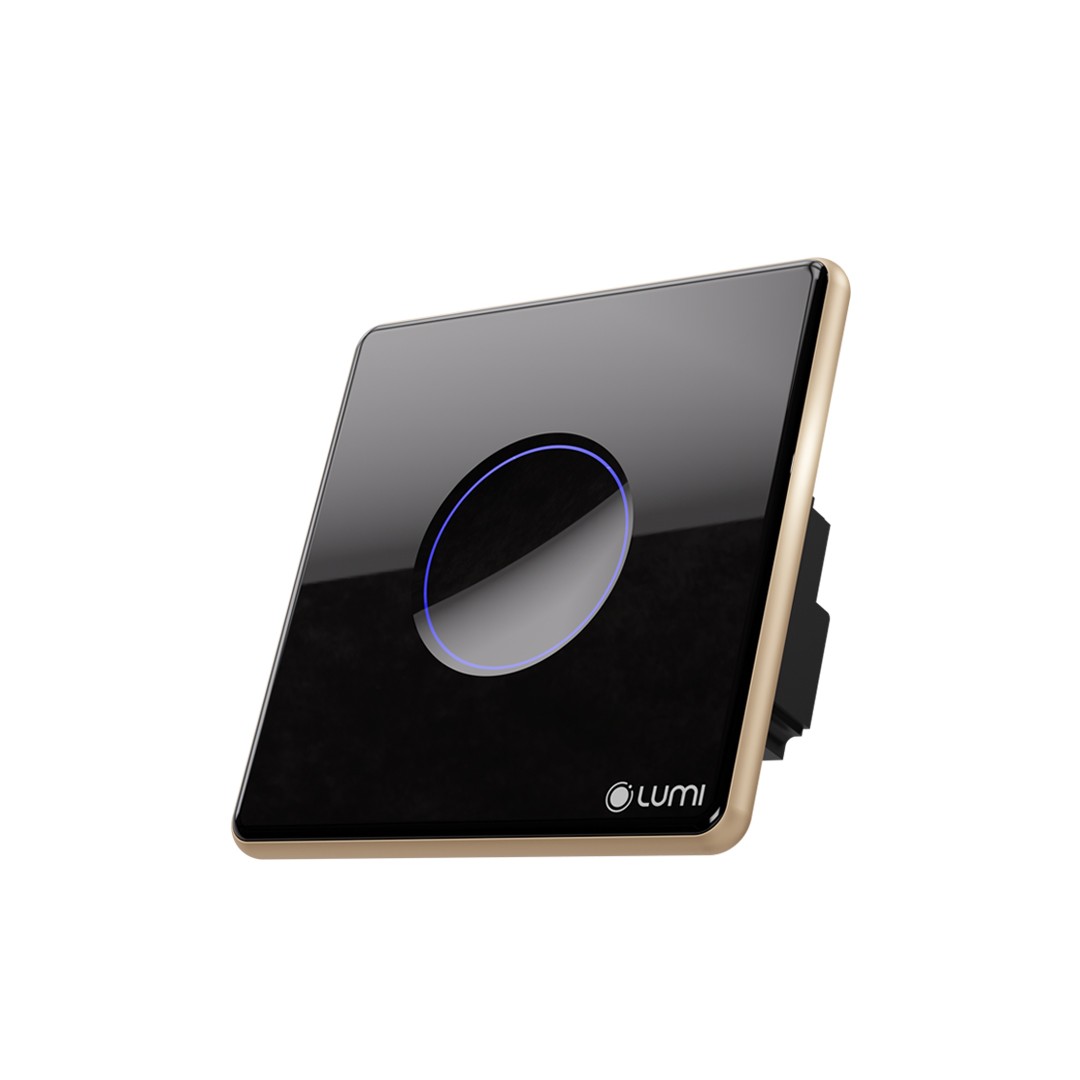

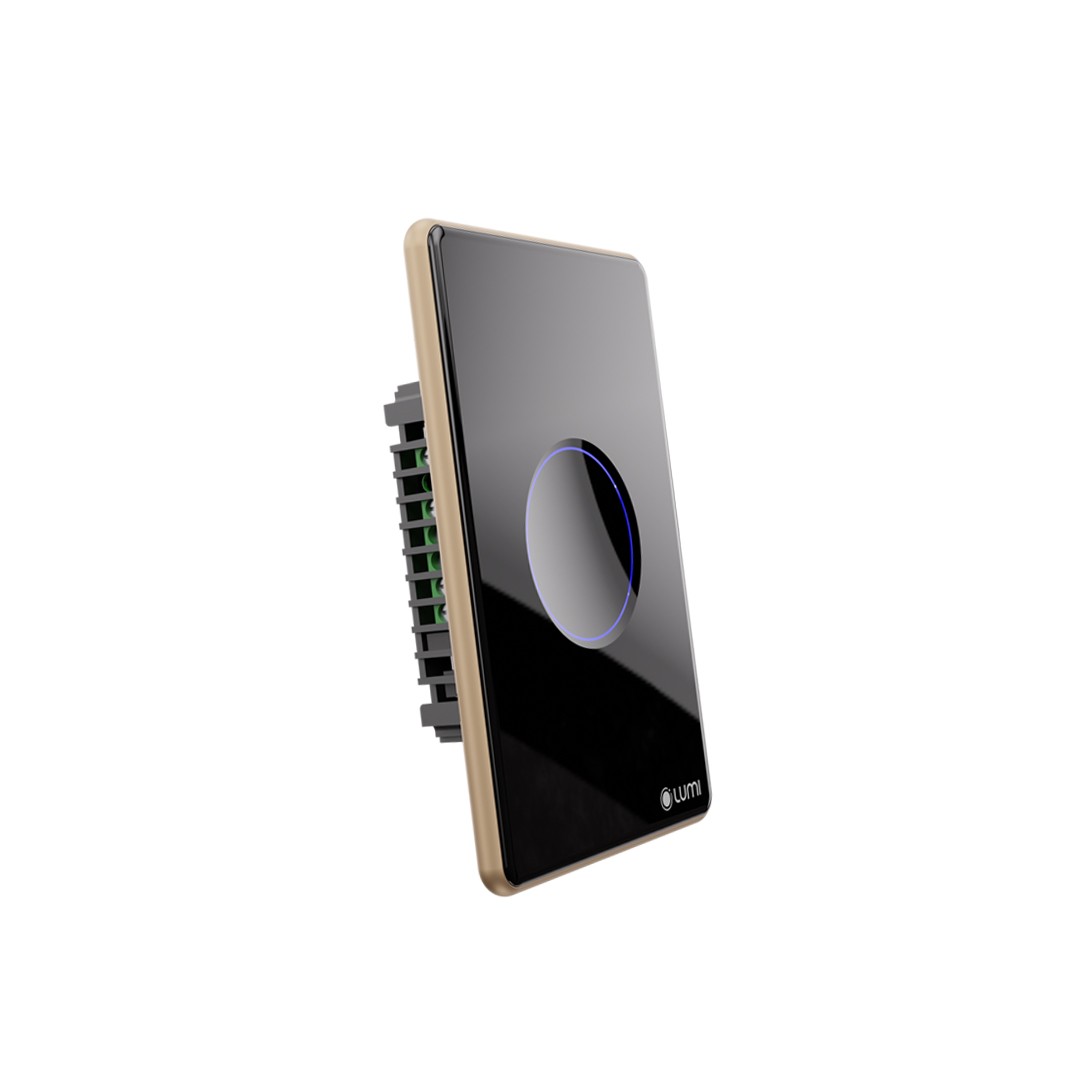

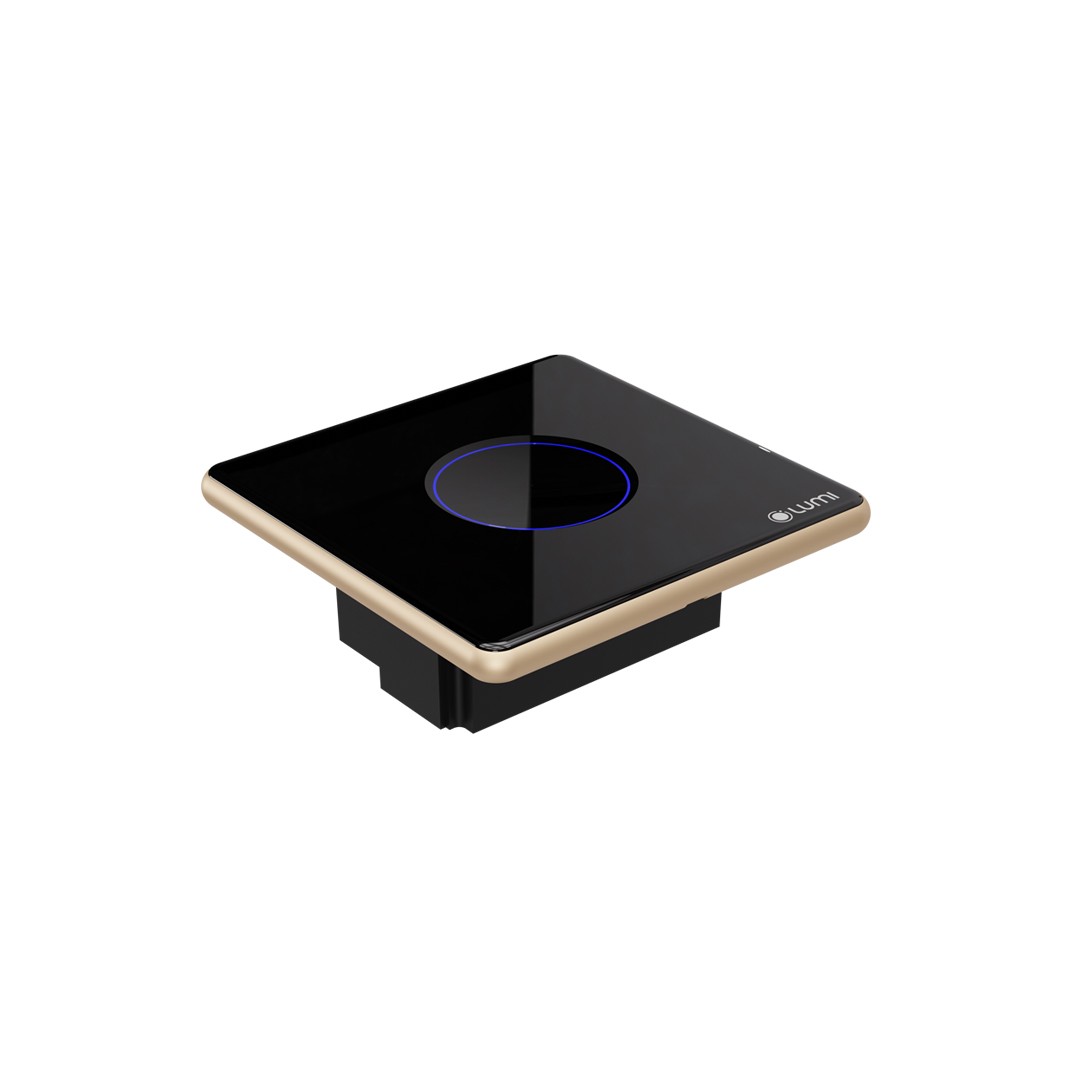

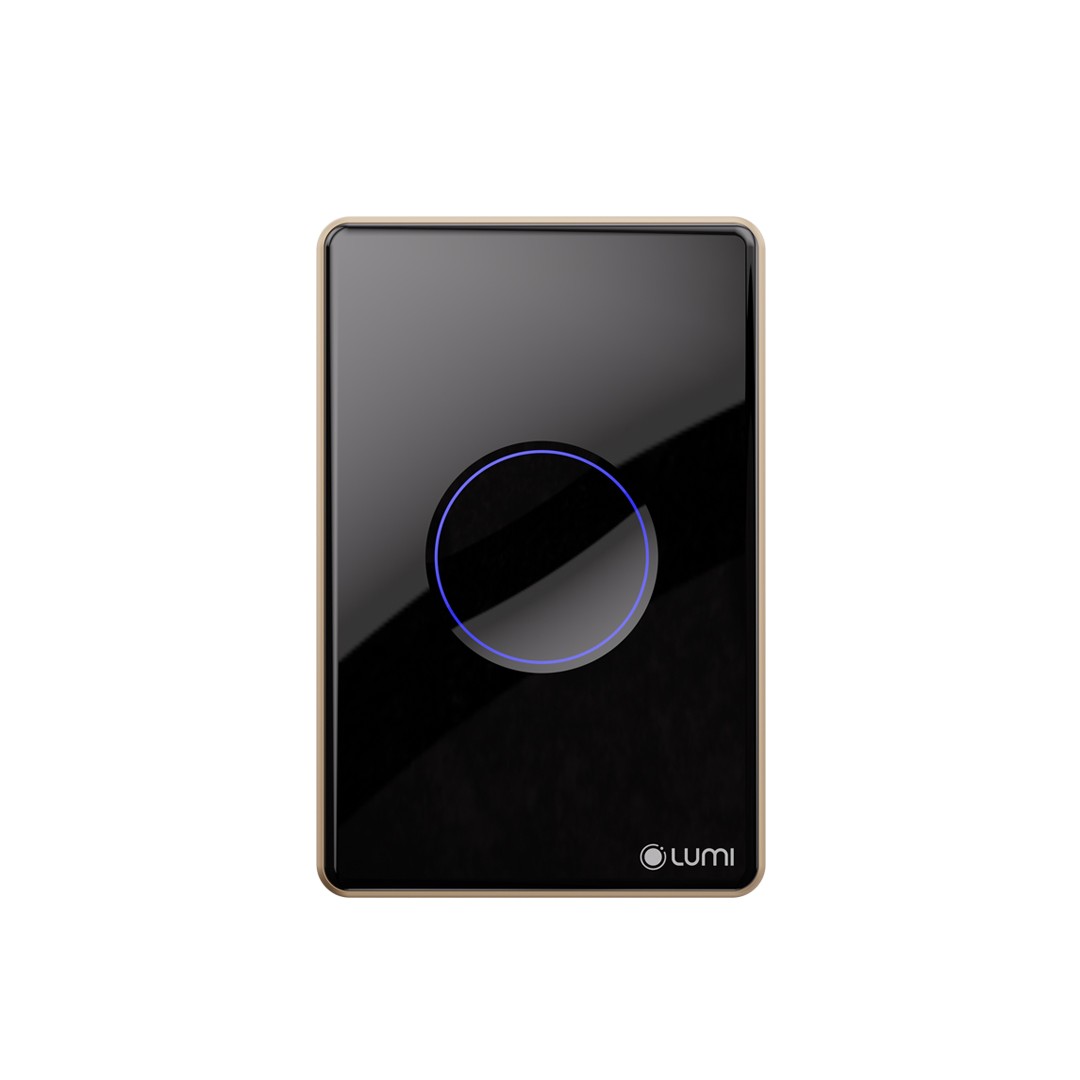

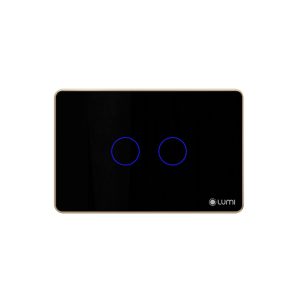

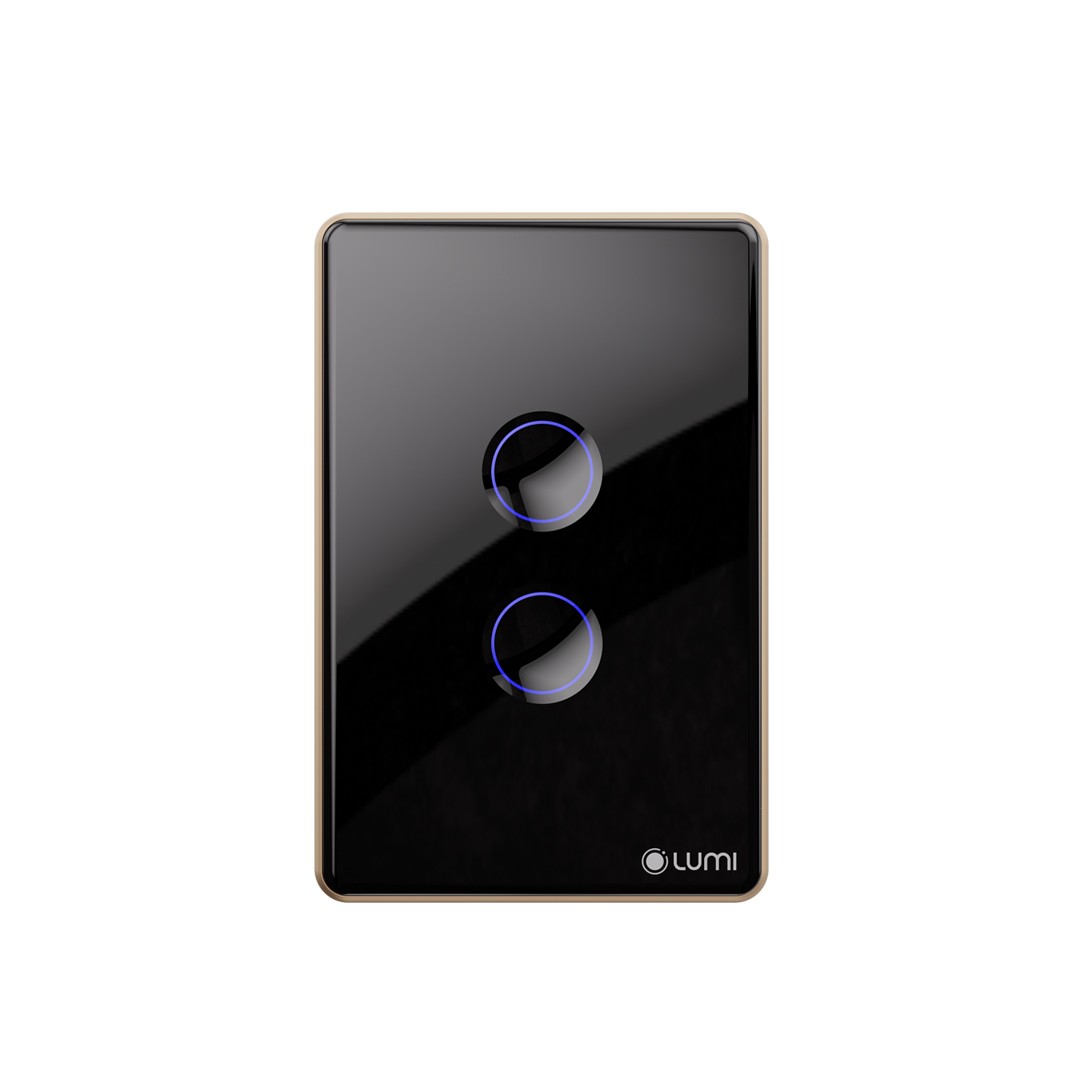

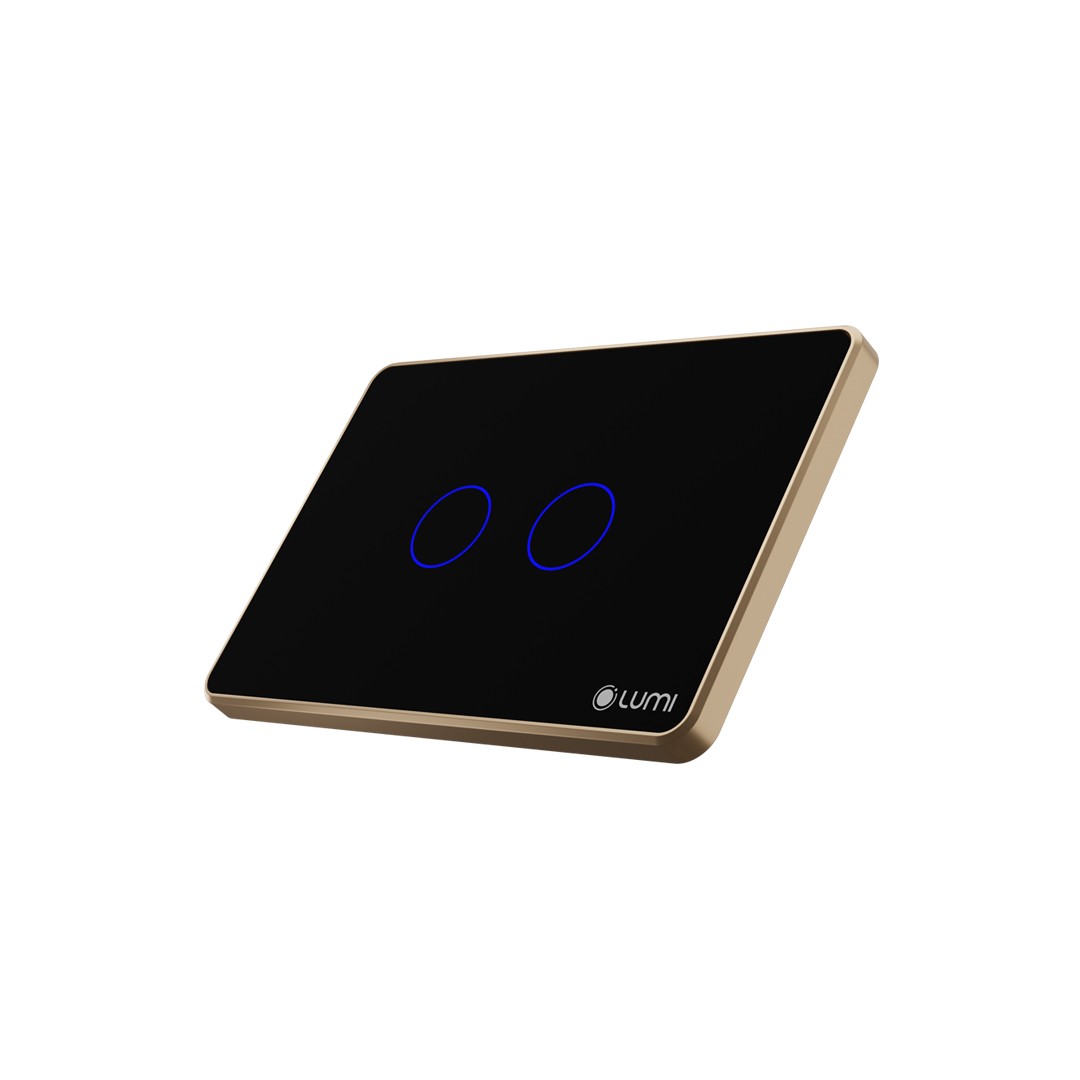

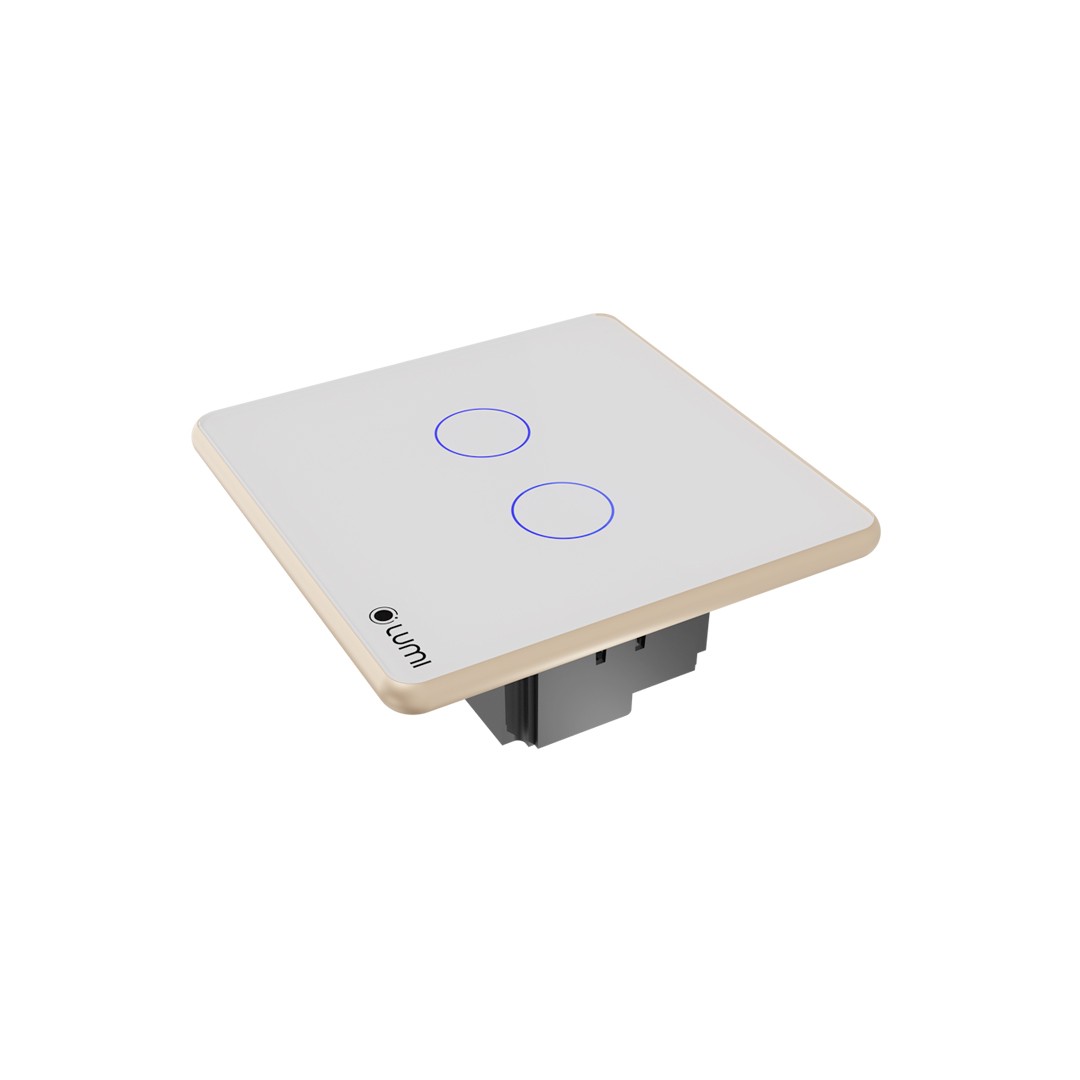

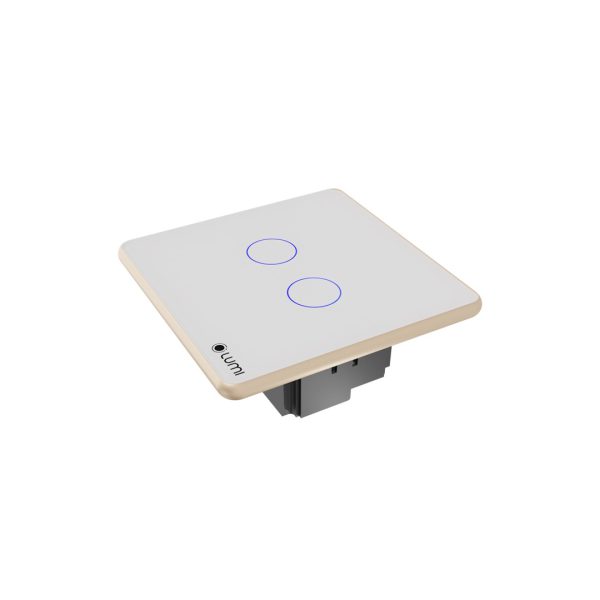

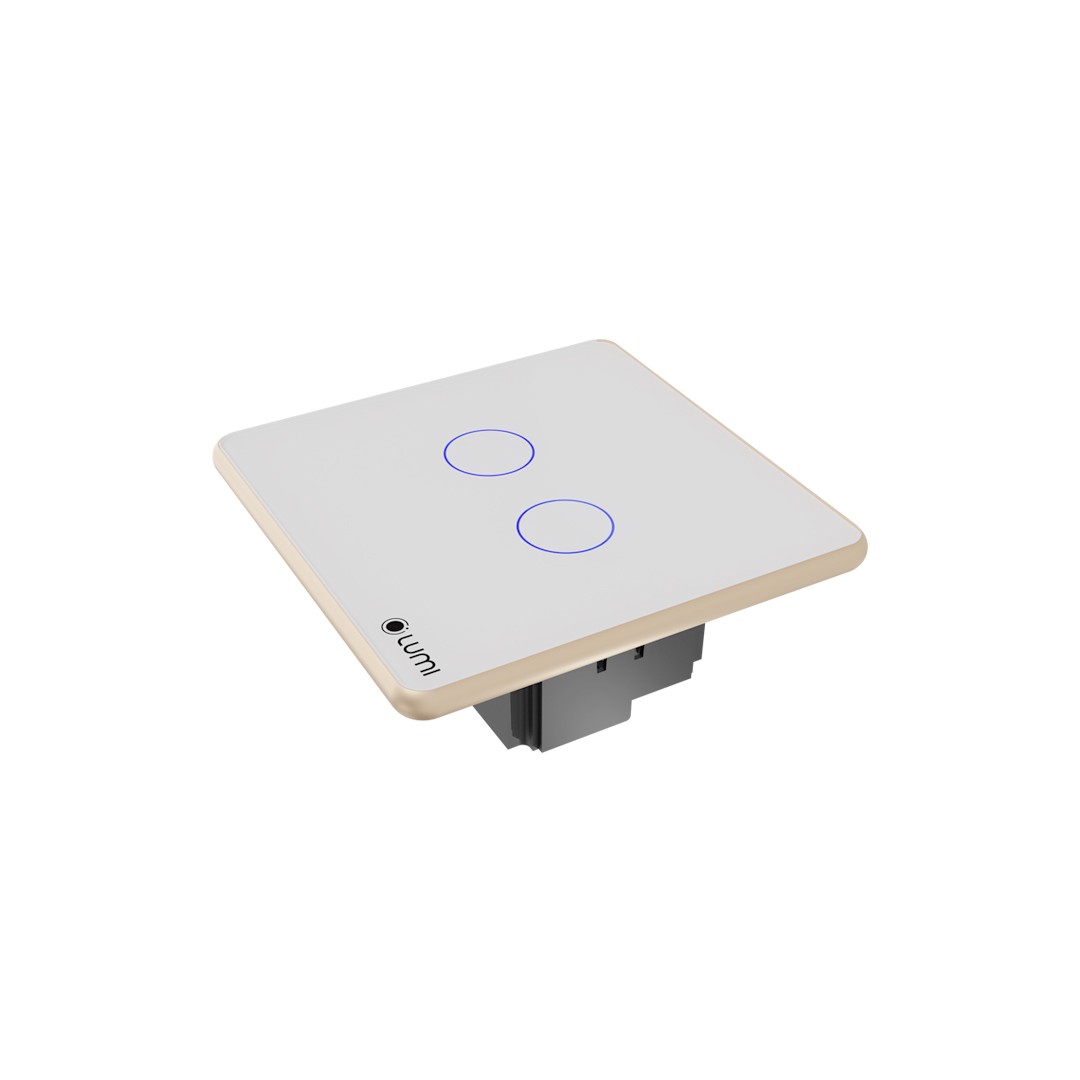

- Công tắc cửa cổng Lumi có 2 loại: công tắc cửa cổng 1 nút và công tắc cửa cổng 2 nút.
- Công tắc cửa cổng hoạt động ở chế độ nhấn nhả (Tự động quay về trạng thái tắt khi thả tay khỏi bề mặt cảm ứng)
- Để điều khiển mở/dừng/đóng: Sau khi mở khóa công tắc, nhấn giữ 500ms vào nút cảm ứng muốn điều khiển, led sẽ nháy xanh 2 lần báo hiệu nhấn giữ đủ 500ms, sau đó người dùng có 1.5s để nhả tay ra nếu muốn xác nhận điều khiển, giữ quá 1.5s thao tác điều khiển sẽ bị hủy bỏ.
4.3. Cài đặt điều khiển trên ứng dụng Lumi Life+
Cho thiết bị gia nhập mạng
- Trước hết người dùng cần có bộ điều khiển trung tâm HC (Home Controller) và đã tạo nhà trên hệ thống.
- Người dùng đăng nhập vào App Lumi Life+ => Chọn “Cài đặt” => Chọn “Cài đặt thiết bị” => chọn HC => Zigbee or Bluetooth => Chọn “Gia nhập mạng”.
- Khi gia mạng thành công → Đèn Led sẽ nháy hồng 3 lần.
- Trường hợp công tắc không thể gia nhập mạng, người dùng thực hiện reset thiết bị để quay về chế độ ban đầu.
Sau khi gia nhập mạng, ta sẽ thấy có thêm một biểu tượng Repeater hiển thị cùng, biểu tượng này sẽ thể hiện tình trạng kết nối của sóng Zigbee trên công tắc.
