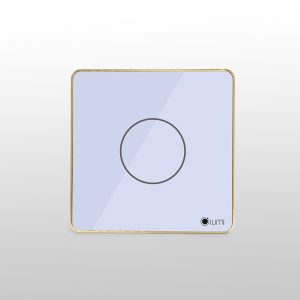

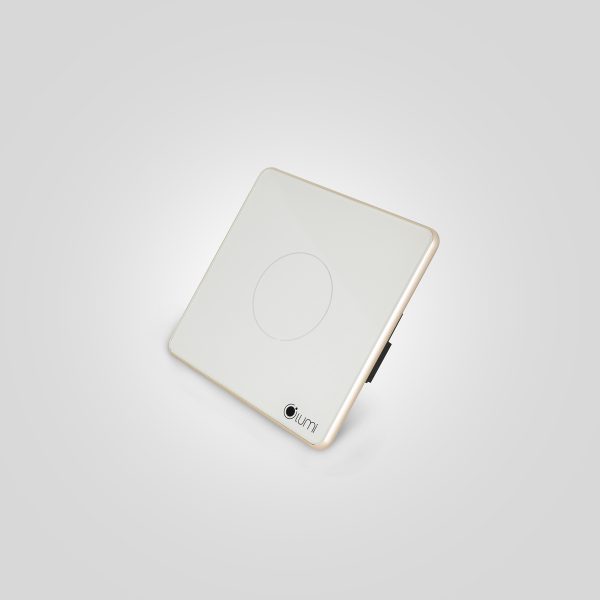

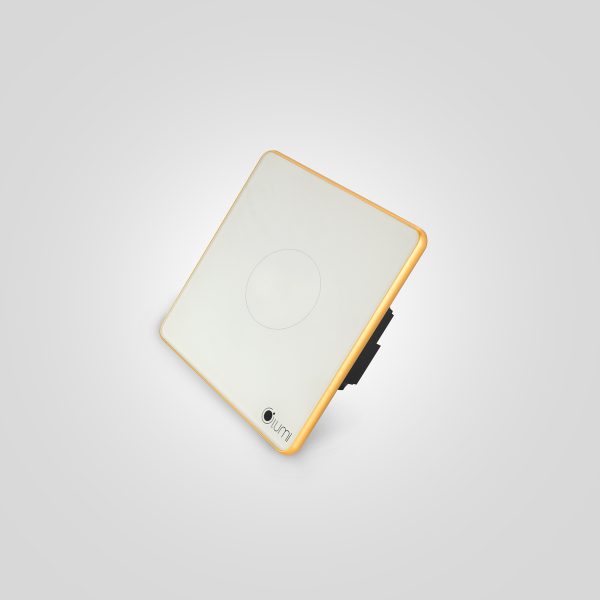

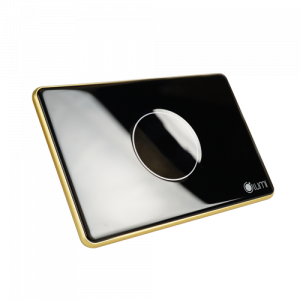

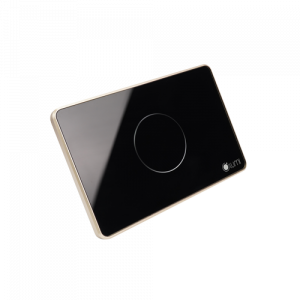

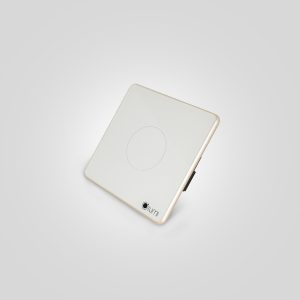

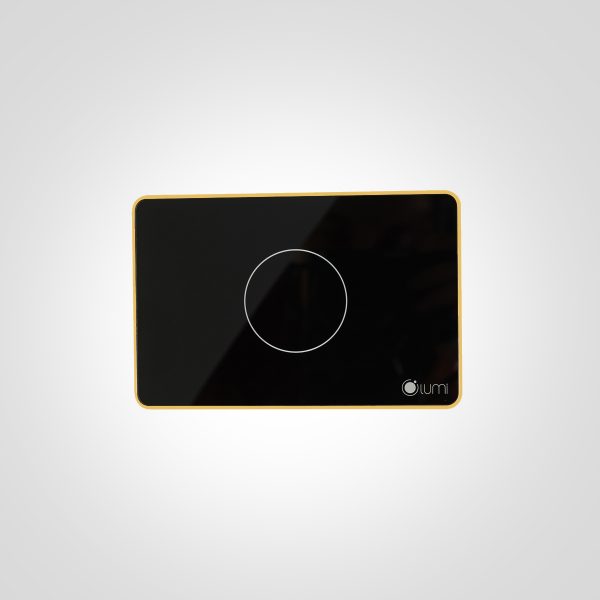

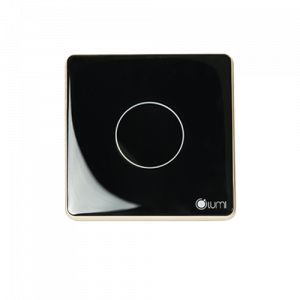

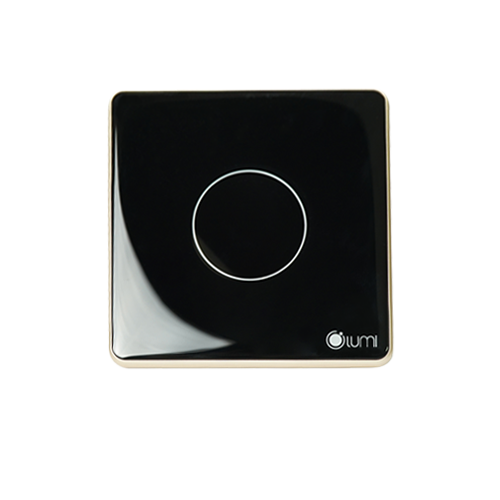

Smart rotary dimmer switch
2.145.000₫ – 2.585.000₫
Help control the brightness of the lights change the potentiometer
- Color: Black/White
- Shape: Rectangle/Square
- Liner champagne/gold Liner
- Media: ZigBee
- Designed using capacitive touch technology
- Scratch-resistant tempered glass
- Remote control via internet/indoor LAN (Via Lumi Life app)
- Device voice control via Google integration Assistant, Alexa, Apple Siri
- Safe, explosion-proof
- Warranty: 24 months
- Glass: Flat/Concave
- Border type: Curved edge/Diamond edge
- Color: Champagne rim /Gold rim
Characteristics of Lumi Smart rotary dimmer switch
Product classification
Lumi Smart rotary dimmer switch include:
- Color: Black and white
- Shape: Rectangle and square
- Number of touch buttons: 1 button
- According to shape:
Square (DxRxC): 95 x 95 x 31.5mm
Rectangular ( DxRxC ): 121.5 x 80 x 31.5mm
Modern, sophisticated, luxurious design
The Smart rotary dimmer switch is located in Lumi’s smart touch switch, so the design remains the same as other smart switches. Using capacitive touch technology. The tempered glass surface is scratch-resistant and has good impact resistance. Combined with the Led glowing circle around, with the Lumi logo at the right corner, it creates a highlight for the brand and the appeal for the product. At the same time, the LEDs are always on, whether on or off. So you will immediately see the switch even in the dark. Make the house sophisticated, luxurious and modern.
What is a smart rotary dimmer switch (Dimmer)?
Lumi smart rotary dimmer switch or light dimmer is an electrical device used for the purpose of turning on/off. Also helps to control changing the brightness of the lights. Change the brightness of the potentiometer by gently touching the surface of the glass. Increase brightness by rotating clockwise and anticlockwise to decrease the brightness of the light.
Dimmer works based on the adjustment of the magnetic resistor that can change the amperage to help adjust the brightness of the lighting equipment. The smart rotary dimmer switch is used in devices used to adjust lamp brightness with a variety of lamps (chandeliers, LEDs, …).
Dimmer’s features
Besides, with Zigbee wireless connection technology, Lumi’s smart rotary dimmer switch can be controlled from anywhere. Even when you are not at home through mobile devices with Wi-Fi, 3G connection.
When integrated in the smart room system, the Dimmer LM-S1D device can connect to other devices such as motion sensors and door sensors through the central controller. The LM-S1D can receive control commands from the Lumi Life app on devices such as phones, tablets or computers when connected to Wi-Fi or 3G. In addition, Dimmer can work fully automatically according to the script. Schedules are installed from the software or operate in a smart room system.
Install LED ceiling lights, dimmer chandeliers to adjust the best amount of light. The light intensity of the lights can be changed to be used for everyone’s purposes.
Application of smart rotary dimmer switch
- Application to change the brightness of the lamp. The lights in the theater are always used dimmer, when the lights are turned off and the lights are on, the lights will fade and turn off completely, or the lights will gradually light up completely, creating a feeling of comfort with viewers, the eyes of the audience will not have a sudden light change.
- Change room chandelier lighting, or night lights for eye comfort.
- Schedule, turn on and off timer. Mode set time for each device, turn on and off by hour, by day, by week. Directly change the light intensity on the phone. Your room becomes much more comfortable and comfortable.
At the same time, for LEDs to work well, without affecting the longevity and quality of light, the power supply is extremely important. Manufacturers always consider and have launched Led chips. Therefore, in order to increase or decrease the brightness of the lamp, it is always combined to use the LED dimmer, the dimmer is used to ensure the correct voltage requirements of the LEDs, at the same time helping to stabilize the power source and lamp.
Tổng quát
Mã sản phẩm: LM-S1D
- LM – S1D là thiết bị công tắc chiết áp của Lumi, điều khiển thay đổi độ sáng của đèn chiết áp.
- Thiết kế: mặt kính cường lực chống xước kết hợp viền nhôm nguyên khối.
- Công nghệ: cảm ứng điện dung, giao thức truyền thông không dây Zigbee.
- Phương thức điều khiển: bằng tay, điều khiển từ xa trên ứng dụng Lumi Life thông qua bộ điều khiển trung tâm.
Thông số kỹ thuật
| Điện áp hoạt động | 100 – 240V AC ~ 50/60 Hz |
| Nhiệt độ hoạt động | 0℃ – 50℃ |
| Truyền thông | Zigbee |
| Công suất phát Zigbee | 10dbm |
| Công suất tiêu thụ không tải | <0.5W |
| Công suất tải | Tải trở thuần: ≤ 500W |
| Tải Led: ≤ 150W | |
| Kích thước (D x R x C) | Hình chữ nhật: 121.5 x 80 x 31.5 mm |
| Hình vuông: 95 x 95 x 31.5 mm |
Kích thước công tắc
Lắp đặt thiết bị
Bước 1: Đấu nối dây cho thiết bị.
Sơ đồ đấu nối dây:
Sơ đồ đấu nối công tắc chiết áp
- Chân L: đấu dây lửa của nguồn điện.
- Chân N: đấu dây trung tính của nguồn điện.
- Chân 1: đấu với dây lửa của tải.
Lưu ý:
- Công tắc chiết áp của Lumi sử dụng cho các loại đèn có hỗ trợ chiết áp để thay đổi độ sáng như: bóng đèn sợi đốt, đèn led có dimmer.
- Công tắc chiết áp chỉ có loại 1 nút và đấu dây tải vào chân 1.
Bước 2:
Lắp công tắc vào đế âm.
Tháo kính công tắc: sử dụng tuốc nơ vít đặt vào rãnh nhỏ trên viền công tắc và đẩy nhẹ tháo rời mặt kính.
Tháo mặt kính công tắc
Lắp công tắc vào đế âm và lắp lại mặt kính:
Lắp công tắc vào đế âm
Lưu ý:
- Xếp gọn dây điện trong đế âm để lắp vừa công tắc và tránh bị vít ốc vào dây điện.
- Không vít quá chặt sẽ làm công tắc bị cong, vênh mạch cảm ứng của công tắc không tiếp xúc được với mặt kính dẫn đến không bật/tắt được công tắc bằng tay.
Sử dụng thiết bị
Bật/tắt công tắc và điều chỉnh chiết áp
- Để bật/tắt người dùng chạm tay vào vòng tròn cảm ứng trên công tắc.
- Điều chỉnh chiết áp: người dùng dùng 1 ngón tay xoay theo chiều kim đồng hồng trên đường viền vòng tròn cảm ứng để tăng độ sáng, xoay ngược chiều kim đồng hồ để giảm độ sáng.
Sử dụng công tắc chiết áp
Vòng tròn màu đỏ: trạng thái bật.
Vòng tròn màu xanh: trạng thái tắt.
Khóa cảm ứng:
Từ 24/02/2020 thiết bị công tắc chiết áp có chức năng khóa cảm ứng, người dùng sẽ không thể bật/tắt bằng tay được và chỉ có thể điều khiển bằng app Lumi Life.
Khóa cảm ứng công tắc chiết áp
Nhấn nhanh nút config 10 lần liên tiếp để khóa và mở khóa cảm ứng.
Khóa cảm ứng – Tất cả led nháy đỏ 5 lần.
Mở khóa cảm ứng – Tất cả led nháy xanh 5 lần.
Thay đổi độ sáng led chỉ thị
- Led chỉ thị trên công tắc có 2 mức là sáng mạnh hoặc sáng yếu.
- Công tắc trước 24/2/2020. người dùng nhấn giữ nút config 8s và quan sát led chỉ thị thay đổi độ sáng thả tay ra.
- Công tắc từ 24/2/2020 trở đi, người dùng nhấn giữ nút config 5s và quan sát led chỉ thị thay đổi độ sáng thả tay ra.
Cài đặt điều khiển thiết bị
Cho thiết bị gia nhập mạng
- Để cài đặt điều khiển công tắc bằng ứng dụng trên điện thoại người dùng cần có bộ điều khiển trung tâm HC (home controller) và đã tạo nhà trên hệ thống.
- Người dùng đăng nhập vào app Lumi Life => chọn cài đặt => chọn cài đặt thiết bị => chọn HC => Zigbee => cho thiết bị gia nhập mạng.
(Chi tiết xem cài đặt thiết bị)
- Quan sát đèn chỉ thị trên công tắc nháy hồng 4 lần liên tiếp chu kì 1s/1 lần khi gia mạng thành công.
- Trường hợp công tắc không gia nhập mạng có thể công tắc đã được cấu hình, người dùng thực hiện reset thiết bị để quay về chế độ gia nhập mạng.
Điều khiển thiết bị ứng dụng Lumi Life
Sau khi công tắc gia nhập mạng người dùng đặt tên thiết bị và cho vào phòng trong nhà để điều khiển bằng ứng dụng Lumi Life trên điện thoại.
Điều khiển thiết bị, người dùng chạm vào icon thiết bị và tăng giảm độ sáng đèn theo mức %.
Điều khiển công tắc chiết áp
Icon sáng: công tắc đang bật.
Icon tối: công tắc đang tắt.
Ngoài ra người dùng có thể cài đặt thiết bị với các chức năng nâng cao như cài đặt rule, cài đặt cảnh, cài đặt lịch.
Reset thiết bị
Reset công tắc zigbee 3.0
Reset công tắc zigbee 3.0
Từ 24/02/2020, reset và cho thiết bị ra khỏi mạng người dùng ấn nút config 5 lần liên tiếp. Nếu thiết bị đang trong mạng thì sau khi reset led chỉ thị của thiết bị sẽ nháy hồng 2 lần liên tiếp báo xóa mạng thành công, sau đó nháy hồng thêm 2 lần liên tiếp nữa báo khỏi động lại và nháy đỏ 3 lần liên tiếp để trờ về chế độ tự động tìm mạng.
Reset công tắc zigbee 1.2
Reset công tắc zigbee 1.2
Công tắc trước 24/02/2020, reset và cho thiết ra khỏi mạng người dùng ấn giữ nút cảm ứng trong 5s, khi led chỉ thị nháy hồng thì thả tay. Reset thành công, led chỉ thị nháy hồng 3 lần liên tiếp với chu kì 1s/1 lần. Khi đó, theiets bị rời khỏi mạng thành công và nháy đỏ 3 lần liên tiếp quay lại quá trình tự động tìm mạng.
Bộ sản phẩm đóng gói
Bộ thiết bị công tắc chiết áp được đóng hộp bao gồm: 1 bộ công tắc chiết áp, 2 vít, 1 bộ hướng dẫn sử dụng.
